機架式視頻線信號防雷器是一種專為視頻信號傳輸系統設計的浪涌保護設備，主要用于防止雷電過電壓或感應過電壓對設備造成損壞。

一、產品用途

1. 多路視頻信號集中保護：適用于8口、16口、24口視頻矩陣、硬盤錄像機（DVR）、以太網交換機、電視墻等設備的視頻信號線路防護。
2. 應用場景：覆蓋計算機局域網絡、衛星通信、有線電視傳輸、安防監控、無線通訊等領域。

二、產品特點

1. 多級保護機制：內置粗保護與精細保護兩級電路，結合過流、過壓、箝位三重防護功能，通流容量大（如5KA至10KA），殘壓低（≤35V）。
2. 快速響應：響應時間≤1ns，確保瞬時雷擊或浪涌時快速切斷危險電流。
3. 低損耗與兼容性：插入損耗≤0.5dB，支持75Ω或50Ω同軸接口（BNC/F型），適配多種標準接口類型。
4. 緊湊設計：機架式安裝（如1U高度），體積小巧（如82 * 25 * 25mm），便于在機柜中部署。

三、技術參數（典型值）

四、安裝注意事項

1. 串聯連接：輸入端（IN）接外線，輸出端（OUT）連接被保護設備，地線（PE）需與防雷系統可靠連接。
2. 接地要求：PE線應短、粗、直，避免與避雷針接地線混接，重要場所建議設置專用接地線。
3. 定期維護：防雷器故障時需及時更換，建議定期檢測接地電阻（應≤1Ω）。

五、典型應用方案

• 監控系統：在硬盤錄像機視頻線出線端加裝機架式防雷箱（如16口/24口），配合等電位連接實現全面防護。
• 網絡設備：與1000M網絡防雷器聯動，形成電源、信號一體化防護方案。

CSHBFL-SV/***機架式視頻信號防雷器（BNC、16口、24口、機架式）本產品適用于多路視頻信號線路集中保護，主要用于沿視頻信號線路侵入設備的雷電（過電壓）防護，如16口、24口視頻矩陣、硬盤錄像機、以太網交換機、電視墻等。

產品特點：

1，放電電流大，采用多級保護。                                     4，插入損耗低，確保線路暢通。

2，核心元件采用國際知名品牌，性能優越。                    5，駐波系數小，工作頻率范圍寬。

3，內置快速半導體保護器件，響應速度快，殘壓低。       6，節能、環保，安裝簡便，適用于各種標準接口類型。

技術參數：

安裝說明：

1，本產品為串聯連接方式。

信號防雷系統 2，請選擇與被保護設備接口類型相同的產品。

3，安裝時請根據安裝示意圖所示連接，其中IN為輸入，OUT為輸出，PE為地線，輸入端接外線，輸出端與被保護設備的輸入端相連接，切勿接錯。

4，防雷器應與被保護設備的工作電壓相匹配。

5，防雷器的PE線必須與防雷系統的地線可靠連接，連接線要求短、粗、直。

6，防雷器在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。

產品尺寸圖：

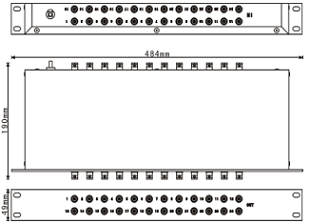

1，BNC24口、機架式

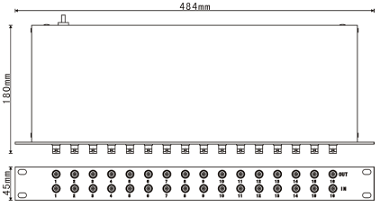

2，BNC16口、機架式

安裝示意圖：

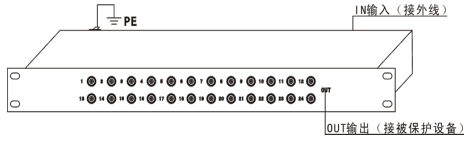

1，BNC24口、機架式

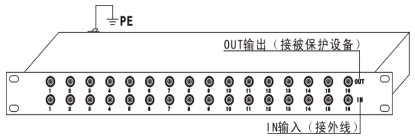

2，BNC16口、機架式

點擊下載 CSHBFL-SV/***機架式視頻信號防雷器（BNC、16口、24口、機架式）
