防雷器退耦器（又稱退耦器）是一種用于協調不同規格防雷器配合、消除電路寄生耦合的電力裝置，常見于低壓供電系統中的防雷保護環節。

1. 定義與作用

退耦器通過串聯連接于前后兩級防雷器之間，利用電感特性抑制雷電流沖擊，防止不同防雷器間的能量干擾，確保電涌保護器（如B級、C級防雷器）可靠響應。其核心作用包括：

• 消除寄生耦合：減少電路網絡間的電流波動干擾。
• 協調防雷器配合：解決不同規格防雷器（如開關型與限壓型）的匹配問題。
• 保護后級設備：確保高能量雷電流被前級防雷器吸收，避免傳遞至后級設備。

2. 結構與原理

• 結構：通常為模塊化電感線圈（如CSHBFL-MTO系列），串聯安裝于防雷器之間，需根據負載電流選擇規格。部分新型設計采用磁環作為退耦單元，套設在導電體外圍，無需電氣連接即可產生阻抗電感。
• 工作原理：對瞬時高能雷電流呈現低阻抗，引導其通過前級防雷器泄放至地線，同時通過電感特性限制后級電流波動。

3. 應用場景

• 配電箱集成：當B級和C級防雷器安裝于同一配電箱時，若兩級間線路長度小于10米（限壓型間小于5米），需加裝退耦器。
• 低壓系統防護：適用于額定電壓500V及以下的供電系統，常用于協調多級SPD（電涌保護器）的能量分配。

4. 技術參數

• 型號示例：如CSHBFL-MTO系列，額定電流覆蓋40A~100A，電感量15~18μH，建議導線截面積≥10mm2（銅線）。
• 電容配置：退耦濾波電容通常為47~200μF，退耦壓差較大時需增大電容值。

5. 優勢與改進

傳統退耦器依賴電感或電阻，可能增加故障點。新型磁環退耦設計通過物理隔離減少電氣連接，提升可靠性，同時兼容不同尺寸的接線端子。

綜上，退耦器是防雷系統中的關鍵組件，通過優化能量分配和抑制干擾，保障多級防護的有效性。實際應用中需根據系統參數（如電流、電壓、線路長度）選擇合適型號，并遵循相關標準（如IEC61643-1）。

CSHBFL-MTO***防雷器退耦器（16A、32A、63A、100A、35mm導軌式）串聯安裝于額定工作電壓500V及以下的低壓供電系統中，用于增加導線感抗，彌補導線長度不足，協調不同規格電涌保護器之間的配合問題。典型應用在B級和C級的電涌保護器都安裝在一個配電箱中的場合。當電壓開關型防雷器至限壓型防雷器之間的線路長度小于10m，限壓型防雷器之間的線路長度小于5m時，在兩級防雷器之間應加裝退耦器。

產品特點：

1，可在最小的空間使防雷器達到保護效果。

2，準模塊化設計，35mm導軌式安裝，方便安裝和更換。

3，集中感應補充導體長度，減緩雷電瞬態過電壓的上升速率，使級間防雷器動作響應更緊湊。

技術參數：

安裝說明：

1，由于退耦器是串聯在線路中，應根據線路的負載電流選擇相應的退耦器。

2，負載電流不能超過退耦器的額定電流。

3，本產品安裝于防雷器之間，也可安裝于防雷器和被保護設備之間。

4，應用于電源設備的雷電防護。

5，適于安裝在室內，如安裝在室外時，應做好防水措施。

6，所有接線必須牢固及可靠電氣聯接。

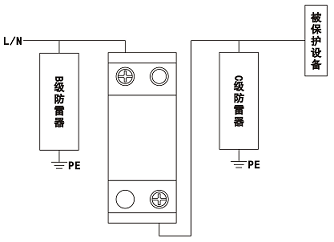

產品尺寸圖：                                                      安裝示意圖：

點擊下載 CSHBFL-MTO***電源防雷退耦器（16A、32A、63A、100A、35mm導軌式）
