天饋線信號防雷器是用于保護通信設備、基站等天饋系統免受雷電浪涌干擾的核心裝置，其功能特點。

一、功能與特點

1. 高效防雷保護
   采用多級保護設計，響應時間快（可達100ns），殘壓低，最大可泄放25KA雷擊電流（8/20μs），尤其適用于高山多雷區。部分產品支持二級防雷保護，進一步降低過電壓對設備的損害。

2. 寬頻帶與低損耗
   工作頻率覆蓋0.8~2.5GHz，插入損耗?。ā?.2dB），駐波比低（≤1.2），確保信號傳輸質量不受影響。

3. 多樣化接口適配
   支持N(L16)、BNC、F、DIN(L29)等標準接口，兼容GPS基站、無線監控、廣播電視等多種設備。

4. 環境適應性
   全鋁金屬外殼提供優異屏蔽性能，部分型號具備防水防塵功能（如IP67等級），適合戶外安裝。

二、應用場景

• 通信基站：保護天線饋線接口，防止雷擊導致通信中斷。
• 無線監控：保障視頻信號傳輸穩定，避免雷電造成設備損壞。
• 廣播電視與雷達系統：保護發射塔、雷達天線等關鍵設備。
• 工業自動化：用于傳感器、控制系統的信號線路防護。

三、安裝注意事項

1. 串聯連接：需在天線輸出端與設備輸入端各串聯一個防雷器，接地線需短、粗、直（截面積≥2.5mm2），接地電阻≤4Ω。
2. 防水防塵：戶外安裝時需密封接口，避免雨水侵蝕內部元件。
3. 定期維護：若系統故障且更換防雷器后恢復，則需及時更換損壞部件。

四、技術發展趨勢

• 智能化與模塊化：集成自檢測、遠程監控功能，支持快速更換模塊，提升維護效率。
• 抗干擾優化：通過濾波技術和電磁屏蔽設計，減少高頻噪聲對通信質量的影響。

綜上，天饋線信號防雷器通過多級保護與寬頻特性，為通信、監控等場景提供可靠防護，安裝時需嚴格遵循規范以確保效果。

    CSHBFL-ST/***天饋線信號防雷器（BNC、F、RF、N(L16)、DIN(L29)、L9接口）主要用于沿各種天饋線線路侵入設備的雷電（過電壓）防護，如天饋信號設備（GSM、CDMA、WCDMA、CDMA2000、TD-SCDMA等移動通信設備和有線電視等）。

產品特點：

1，放電電流大，采用多級保護。                                4，插入損耗低，確保線路暢通。

2，核心元件采用國際知名品牌，性能優越。               5，駐波系數小，工作頻率范圍寬。

3，內置快速半導體保護器件，響應速度快，殘壓低。 6，節能、環保，安裝簡便，適用于各種標準接口類型。

技術參數：

安裝說明：

1，本產品為串聯連接方式。

2，請選擇與被保護設備接口類型相同的產品。

3，安裝時請根據安裝示意圖所示連接，其中IN為輸入，OUT為輸出，PE為地線，輸入端接外線，輸出端與被保護設備的輸入端相連接，切勿接錯。

4，防雷器的PE線必須與防雷系統的地線可靠連接，連接線要求短、粗、直。

5，防雷器在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。

產品尺寸圖：                                                           安裝示意圖：

1，BNC接口                                                           1，BNC接口

2，不銹鋼BNC接口                                     2，不銹鋼BNC接口

3，英制F接口                                                        3，英制F接口

4，RF接口                                                                 4，RF接口

5，N（L16）接口                                              5，N（L16）接口

6，不銹鋼、N（L16）接口                          6，不銹鋼、N（L16）接口

7，L9接口                                                                7，L9接口

8，不銹鋼、DIN（L29）接口              8，不銹鋼、DIN（L29）接口

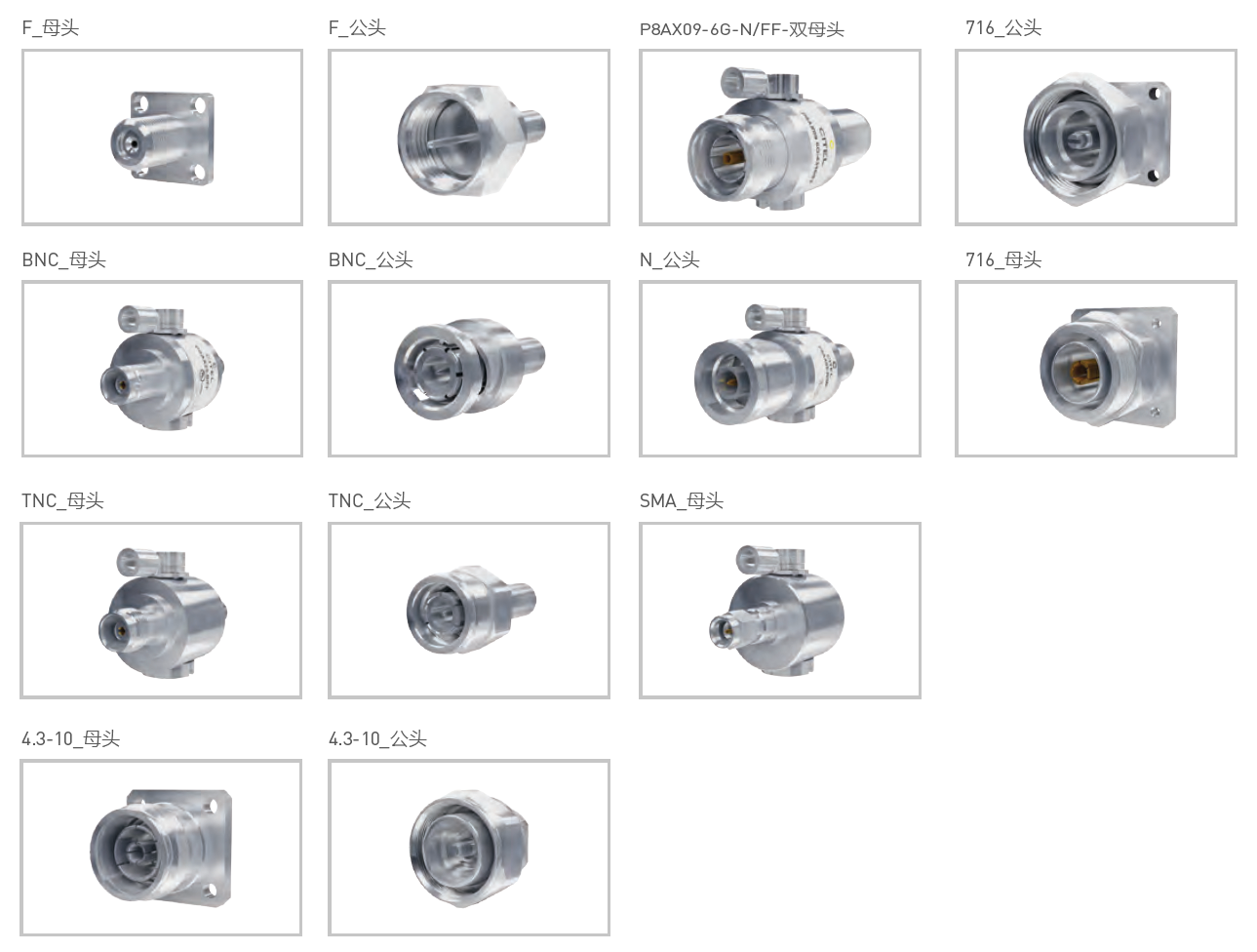

饋線各型式接頭

點擊下載 CSHBFL-ST/***饋線信號防雷器（BNC、F、RF、N(L16)、DIN(L29)、L9接口）
