一、產品概述

V20-C/3-PH-1000是OBO針對太陽能直流電源系統設計的C級電涌保護器，符合DIN VDE 0675和IEC 61643-11等國際標準。其專為光伏模塊后端、逆變器前端的分路配電板提供保護，通過抑制雷電浪涌和瞬態過電壓，避免電氣設備損壞。

---

二、技術特性

1. 高效保護機制

   • 采用高非線性氧化鋅壓敏電阻（α>30），響應時間小于25納秒，可快速泄放雷電流并限制殘壓至1.5kV以下。
   • 內置熱釋電裝置，過載時自動斷開電路，故障指示窗口由綠色變?yōu)榧t色，便于運維人員快速定位問題。

2. 寬電壓適應性

   • 支持1000V直流電壓系統，適配主流光伏組件和逆變器配置，滿足高功率場景需求。
   • 提供35mm標準導軌安裝，兼容多種配電箱結構，支持正極、負極對地及正負極間保護配置。

3. 安全設計

   • 配備三步直流脫扣裝置（SCI技術），可有效熄滅1200V直流拉弧，防止火災風險。
   • 接線端子采用防誤插設計，接地線截面積≥16mm2，確保長期穩定運行。

---

三、應用場景

• 光伏系統配電保護：適用于光伏陣列至逆變器之間的直流配電回路，保護匯流箱、直流開關等設備。
• 復雜環境防護：在雷暴頻發地區或高海拔地區，可配合V25-BC模塊實現直擊雷防護，構建多層次保護體系。
• 工業級可靠性：通過IP20防護等級和-40℃~+85℃寬溫測試，滿足戶外惡劣環境需求。

---

四、安裝與維護

• 安裝建議：建議在防雷器前端加裝32A A類空開，并確保電源線與地線長度均小于50cm。
• 維護便捷性：模塊支持帶電插拔更換，無需斷電操作，且可通過遙信觸點（如V20-C/3-PH-FS型號）實現遠程監控。

---

五、總結

V20-C/3-PH-1000憑借其高性價比、模塊化設計和智能化防護功能，成為光伏系統直流側防雷的優選方案。合理選型并規范安裝，可顯著提升系統安全性和使用壽命。

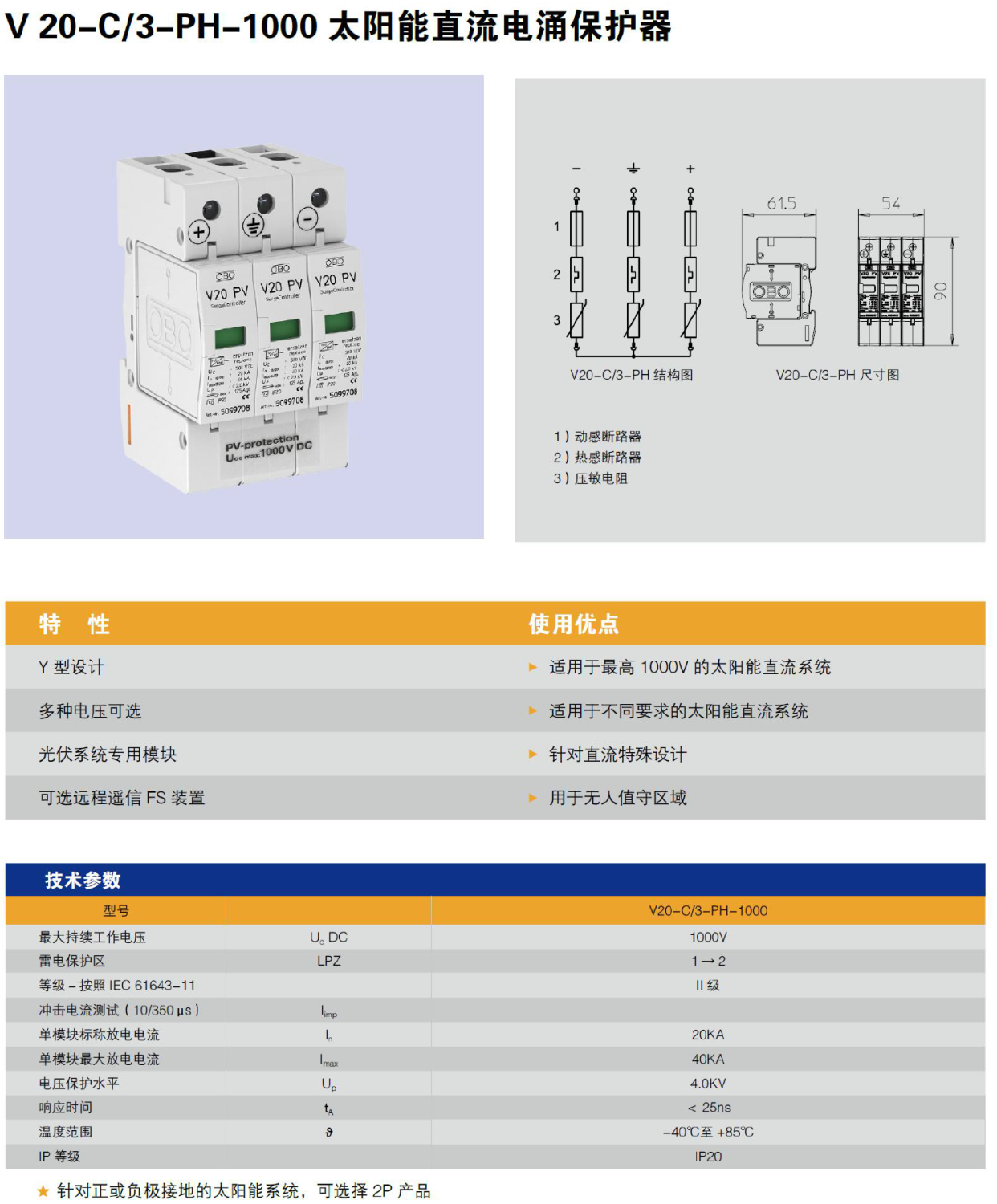

產品型號：V20-C/3-PH-1000
