一、產品概述

BXT-VP-24VAC 是菲尼克斯電氣（PHOENIX CONTACT）推出的一款專為視頻監控系統設計的二合一防雷器，集電源與信號防護于一體。該產品主要用于保護攝像機等敏感設備免受雷電浪涌、電源波動及電磁干擾的損害，廣泛應用于安防監控、工業自動化等領域。其核心設計結合了電源線路（24V AC）和視頻信號（BNC接口）的雙重防護，顯著提升了設備在復雜電磁環境中的可靠性。

二、技術特點與參數

1. 雙重防護機制

   • 電源保護：支持24V AC電源輸入，最大持續工作電壓（Uc）為40V AC，可承受10kA（8/20μs）的浪涌電流，電壓保護水平（Up）低至1.2kV，有效抑制電源線路的過電壓。

   • 視頻信號保護：通過BNC接口提供視頻信號防護，電壓保護水平（Up）為15V，適用于模擬或數字視頻信號傳輸，截止頻率達10MHz，確保信號完整性和抗干擾能力。

2. 緊湊設計與高兼容性

   • 采用螺釘連接方式，支持靈活安裝，外殼防護等級為IP20，適用于室內配電柜或設備終端。

   • 兼容HART協議，適用于工業現場總線系統，滿足安全完整性等級SIL 3的要求，適用于潛在爆炸環境（如Ex ia IIC認證場景）。

3. 響應時間與可靠性

   • 采用限壓型保護技術（如壓敏電阻與氣體放電管組合），響應時間納秒級，可快速鉗制電壓至安全范圍。

   • 符合IEC 61496等國際標準，通過嚴格的EMC測試，確保長期穩定運行。

三、典型應用場景

1. 視頻監控系統

   • 適用于戶外攝像頭、交通監控設備的電源與視頻信號防護，防止雷擊導致的設備損壞或數據丟失。

2. 工業自動化控制

   • 保護PLC、傳感器等設備的24V供電線路，同時兼顧視頻監控信號鏈路的抗干擾需求。

3. 智能建筑與安防

   • 在樓宇自動化系統中，為門禁控制、消防監控等設備提供一體化防護解決方案。

四、安裝與維護要點

1. 安裝規范

   • 接線方式：電源線通過螺釘端子連接，視頻信號通過BNC接口接入，需確保接地可靠（接地電阻≤4Ω）。

   • 級聯配置：在雷電高發區域，建議與主配電柜的一級防雷器（如SI系列）配合使用，形成多級防護體系。

2. 維護建議

   • 定期檢查防雷器外觀是否損壞，指示燈狀態是否正常（部分型號配備多段狀態指示功能）。

   • 每半年測試一次接地系統，并清理設備周圍灰塵，避免絕緣性能下降。

五、產品優勢總結

BXT-VP-24VAC 憑借其高效的雙重防護能力、緊湊的模塊化設計以及廣泛的兼容性，成為視頻監控與工業控制領域的優選防雷方案。

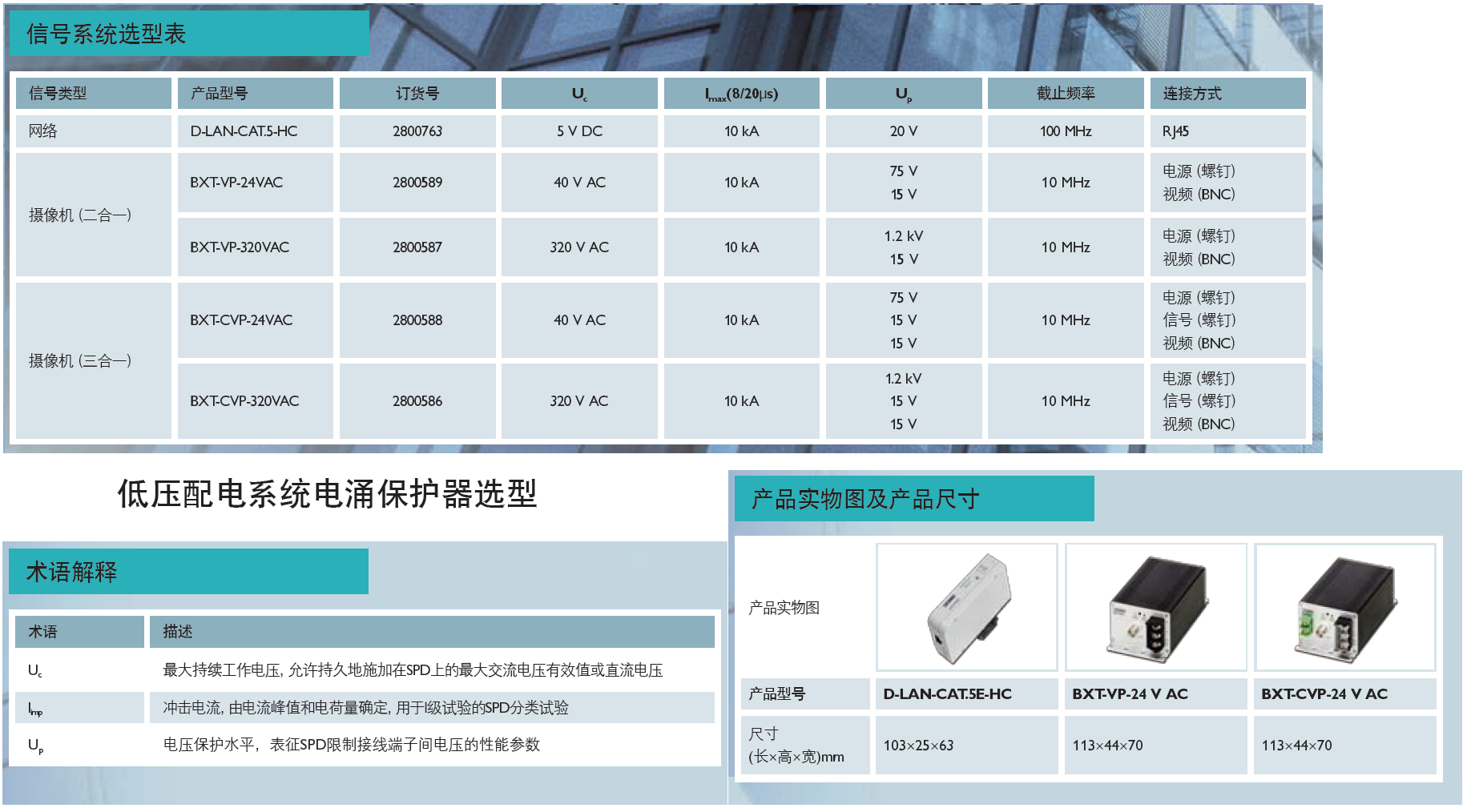

產品型號(貨號)：BXT-VP-24VAC(2800589)，BXT-VP-320VAC(2800587)
