三相電源防雷箱是一種用于保護電力系統免受雷電沖擊的裝置，通過分流雷電流、限制過電壓等方式保障設備安全。

一、定義與作用

三相電源防雷箱主要用于保護三相電源系統（如UPS電源、機房電源等），通過標稱通流容量（如10kA、20kA、40kA等）適配不同場景需求。其核心功能包括：

• 雷電流分流：將雷擊電流快速導入大地，減少下游設備損傷。
• 過電壓限制：通過非線性電阻元件（如MOV、GDT）將電壓控制在安全范圍。
• 智能監測：部分型號支持雷擊次數記錄、異常告警及遠程監控。

二、產品特點

1. 高性能參數
   • 響應時間達ns級，通流容量覆蓋10kA~120kA，殘壓低至0.15kV（部分型號）。
   • 支持差模、共模全方位保護，并采用國際品牌元件提升可靠性。
2. 安全設計
   • 內置溫控、限流電路，防止過熱引發火災。
   • 故障時自動脫離回路，避免影響其他相正常工作。
3. 便捷性
   • 提供狀態指示燈（綠/紅燈）和雷電計數器，直觀顯示工作狀態。
   • 支持墻面懸掛或水平放置，安裝簡單且無需特殊維護。

三、技術參數示例

四、安裝與維護

1. 安裝要求
   • 斷電操作，按接線圖連接L1/L2/L3（相線）、N（零線）、PE（地線）。
   • 接地線截面積≥10mm2，相線≥6mm2，且需短直。
2. 維護要點
   • 定期檢查指示燈狀態，紅燈亮需及時更換。
   • 雷電計數器可記錄沖擊次數，便于評估防雷效果。

五、應用場景

廣泛用于通信基站、數據中心、工業自動化、建筑配電等易受雷擊的場所，保護關鍵設備如服務器、變頻器、電梯等。

CSHBFL-B385/***（迷你型、小尺寸型、中尺寸型、大尺寸型）最大放電電流為120kA及以上的防雷箱適用于重要場所的總電源防雷保護；最大放電電流為40-80kA的防雷箱適用于各種電源系統（如UPS電源、機房電源等）的防雷保護；最大放電電流為20kA的防雷箱適用于各種設備電源的防雷保護。該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。

產品特點：

1，采用特殊沖擊熔片，可靠性高。                        6，狀態指示燈，指示防雷箱工作狀態。

2，放電電流大，殘壓低。                                     7，核心元件采用國際知名品牌，性能優越，使用壽命長。

3，內部設有溫控、限流電路，徹底避免火災發生。8，使用范圍廣，ns級響應速度。

4，實現差模、共模全方位保護。                           9，節能、環保，安裝簡單、方便，無須特殊維護。

5，雷電計數器（帶雷電計數器的防雷箱），準確記錄雷擊次數。

技術參數：

安裝說明：

1，安裝前必須切斷電源，嚴禁帶電操作。

2，防雷箱可懸掛在墻上或水平放置。

3，安裝時請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。

4，防雷箱使用期間，應定期檢測并查看指示燈工作狀態：指示燈亮綠色，表示防雷箱電源及防雷正常；亮紅色，表示防雷箱已劣化，應及時維修或更換。

5，配有雷電計數器的防雷箱，其計數范圍為0~99，計數最小動作電流為1kA。數碼管計數器的防雷箱：按“讀數”按鈕，窗口即顯示雷擊次數，20秒不操作，計數器即自動進入睡眠狀態。

6，連接線應采用不小于標準要求的多股銅線，且要求短、粗、直。

7，非專業人員請勿拆卸。

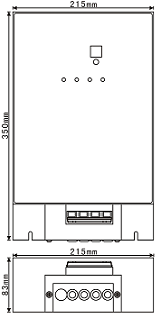

產品尺寸圖：

1，三相、數碼管、中尺寸             2，三相、數碼管、小尺寸        3，三相、數碼管、迷你型

安裝示意圖：

1，三相、數碼管、中尺寸                2，三相、數碼管、小尺寸          3，三相、數碼管、迷你型

點擊下載 CSHBFL-B385/***三相電源防雷箱（迷你型、小尺寸、中尺寸、大尺寸）
