風力發電電源防雷器是保障風電機組安全運行的關鍵設備，其設計需結合多級防護原則和具體場景需求。

1. 防雷器類型與層級
   風電電源防雷系統通常采用多級防護：

   • I級防雷器（雷電流保護器）：安裝在防雷保護區0A→1邊界處（如400/690V電源側），用于導走直接雷擊產生的大電流（如10/350μs波形測試），限制高電位差。
   • II級防雷器（電涌保護器）：用于后續防雷區（如控制柜、變頻柜等），保護設備免受感應雷電或內部電涌影響（如8/20μs波形測試），通流量通常為5kA（10/350μs）。

2. 關鍵安裝位置

   • 機艙控制柜：電源輸出端需安裝專用防雷器（如100KA），信號線需加裝RJ45等避雷器
     3
     。
   • 變頻柜與配電箱：輸入端安裝65KA專用防雷器，分配電箱根據需求選擇40KA或65KA。
   • 接地系統：所有防雷器需通過等電位連接網絡與主接地匯流排相連，確保電位均衡，降低反擊風險。

3. 輔助防護措施

   • 屏蔽與等電位連接：機艙采用封閉金屬殼體，線纜屏蔽層兩端需連接等電位帶，抑制電磁干擾。
   • 定期維護與監測：通過雷電監測系統實時預警，并定期檢查防雷器狀態，及時更換失效部件。
   • 新技術應用：如葉片內置光纖監測雷擊，結合智能接地系統優化泄流效率。

4. 典型配置示例
   以某風電場為例：

   • 機艙頂部避雷針+葉片接閃器，通過金屬連接帶引至接地網。
   • 控制柜內配置65KA電源防雷器，變頻柜輸入端加裝65KA專用防雷器。
   • 信號線采用24V避雷器，視頻監控線使用24V三合一防雷器。

綜上，風力發電電源防雷需結合多級保護、合理布局及智能監測，以應對雷電直擊、感應過電壓和地電位反擊等風險。

CSHBFL-M1000/***風力發電電源防雷器（40KA、80KA、120KA、160KA模式）該電源防雷模塊適用于工作電壓為600～690V的電源系統防雷保護。該產品廣泛用于工業廠礦等的電源系統，如各種配電站、配電房、配電柜、開關箱以及其它各種重要且易遭受雷擊的設備。

產品特點：

1，選用優質壓敏電阻，性能穩定可靠；

2，適用于不同電網制式，保護更全面；

3，高雷電放電能力，ns級響應速度；

4，內置過熱斷路裝置；

5，失效檢測指示；

6，遙信報警接口；

7，35mm 導軌安裝，標準模塊化設計；

8，節能、環保，安裝簡單、方便，無須特殊維護。

技術參數：

安裝說明：

1，安裝前必須切斷電源，嚴禁帶電操作。

2，建議在防雷模塊前端串聯熔斷器或自動斷路器。

3，安裝時請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為零線，PE為地線,切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。

4，安裝完畢后（18mm的模塊應將模塊插到位），檢查防雷模塊是否正常工作。

5，防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗呈紅色（或帶遙信的產品遙信端子輸出報警信號）時，表示防雷模塊發生故障，應及時維修或更換。

6，并聯式電源防雷模塊應并聯安裝（也可采用凱文接線方式），可以采用雙接線方式連接，一般情況下，只需連接兩個接線柱中的任意一個即可。連接線要求牢固可靠，且要求短、粗、直。

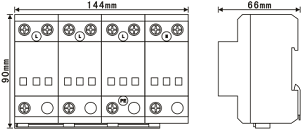

產品尺寸圖：                                                               安裝示意圖：

1，4片模式、36mm寬、600~690V                                 1，4片模式、36mm寬、600~690V

點擊下載 CSHBFL-M1000/***風力發電電源防雷器（40KA、80KA、120KA、160KA模式）
