控制線信號防雷器是一種用于保護工業控制、通信、安防等系統中敏感信號線路免受雷電感應電壓、電源干擾及靜電放電等損害的電子設備。

1. 定義與作用

控制線信號防雷器通過多級保護電路（如限壓型與開關型原理結合），將過電壓導向地線，確保設備在雷擊或電涌環境下正常運行。其核心功能包括：

• 限制電壓在設備耐受范圍內；
• 快速響應（通常小于1納秒）；
• 支持熱插拔設計，減少系統中斷。

2. 技術參數與選型要點

• 關鍵參數：通流容量（如5kA-20kA）、工作電壓（±6V至±72V）、響應時間（10ns-1ns）、插入損耗（低至0.3dB）。
• 選型需考慮：
  • 接口類型（如RS485、RJ45）；
  • 傳輸速率（如10Mbps至1Gbps）；
  • 應用場景的雷電風險等級。

3. 應用場景

• 工業自動化：保護PLC、傳感器等設備，適用于生產線、交通信號系統。
• 通信與網絡：用于以太網、光纖線路，保障數據中心、基站的穩定運行。
• 能源與交通：風電場、光伏系統及高鐵信號控制系統的信號防護。

4. 安裝與維護

• 接線要求：串聯在信號線與設備之間，輸入端（IN）接信號線，輸出端（OUT）接設備，接地線需可靠連接（電阻≤10Ω）。
• 維護建議：無需頻繁維護，若系統故障需排查防雷器，更換后若恢復則說明防雷器已損壞。

5. 智能升級趨勢

部分產品集成智能監測功能，可實時記錄浪涌事件、遠程報警，并支持物聯網管理，適用于高精度要求的場景（如工業傳感器、智能建筑）。

通過合理選型與規范安裝，控制線信號防雷器能有效降低雷電災害對系統的影響，保障工業與通信網絡的安全性。

CSHBFL-SC/**控制線信號防雷器（單口、4口、8口、12V、24V、48V、9mm、導軌式）主要用于沿低壓控制信號線路侵入設備的雷電（過電壓）防護，廣泛應用于金融系統、電信系統、交通運輸系統、石化工控系統，如各種數據傳輸線、監控控制線路、儀表儀器信號線路等。

產品特點：

1，放電電流大，采用多級保護。                               4，插入損耗低，確保線路暢通。

2，內置快速半導體保護器件，響應速度快，殘壓低。 5，駐波系數小，工作頻率范圍寬。

3，核心元件采用國際知名品牌，性能優越。              6，節能、環保，安裝簡便，適用于各種標準接口類型。

技術參數：

安裝說明：

1，本產品為串聯連接方式。

2，請選擇與被保護設備接口類型相同的產品。

3，防雷器應與被保護設備的工作電壓相匹配。

4，防雷器上的A、B為信號的兩極。

5，安裝時請根據安裝示意圖所示連接，其中IN為輸入，OUT為輸出，PE為地線。輸入端接外線，輸出端與被保護設備的輸入端相連接，切勿接錯。

6，防雷器的PE線必須與防雷系統的地線可靠連接，連接線要求短、粗、直。

7，防雷器在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。

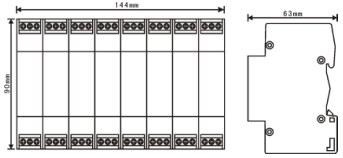

產品尺寸圖：                                  安裝示意圖：

1，12~24V、導軌式                       1，12~24V、導軌式

2，12V、導軌式、8口                                                                   2，12V、導軌式、8口

3，12V、導軌式、4口                                             3，12V、導軌式、4口

4，12~24V、導軌式、插拔模塊、9mm          4，12~24V、導軌式、插拔模塊、9mm

點擊下載 CSHBFL-SC/**控制信號防雷器 （單口、4口、8口、12V、24V、48V、9mm、導軌式）
