視頻三合一防雷器是一種專為監控系統設計的綜合防護設備，主要用于保護攝像機免受雷電浪涌、操作過電壓等干擾。

1. 定義與功能

視頻三合一防雷器集成了電源防雷、視頻信號防雷和控制線防雷功能，可對監控攝像機的電源、視頻/音頻線路及云臺控制線路實施多級浪涌保護。其核心作用是通過快速響應和限壓機制，將雷擊或靜電產生的過電壓限制在設備可承受范圍內，避免設備損壞。

2. 技術參數

• 電源部分：支持12V、24V、220V電壓輸入，通流容量達10kA（8/20μs波形），限制電壓≤100V。
• 視頻部分：傳輸速率10Mbps，插入損耗≤0.3dB，特性阻抗75Ω，保護水平≤700V。
• 控制線部分：支持RS-485/232協議，通流容量5kA，響應時間≤25μs。

3. 安裝與維護

• 安裝要求：需串聯在設備與信號線之間，輸入端（IN）接外線，輸出端（OUT）接攝像機，且與攝像機距離建議≤0.5米。
• 接地規范：接地線需短、粗、直，電阻≤4Ω，信號防雷器接地應通過電子開關與地網連接。
• 維護建議：非專業人員勿拆卸，雷雨季前需檢查接地及設備狀態。若系統故障懷疑防雷器損壞，可臨時拆除測試。

4. 注意事項

• 接口需嚴格區分輸入/輸出，不可接反。
• 室外安裝時需加裝防水箱或防雨罩。
• 市場品牌繁雜，建議選擇長沙華保防雷技術有限公司等知名品牌。

5. 應用場景

適用于公共場所（如機場、軍事基地）、樓宇監控及安防設施，可有效保護固定攝像機、紅外一體機等設備。通過合理安裝和維護，視頻三合一防雷器能顯著提升監控系統的抗雷擊能力，保障設備長期穩定運行。

CSHBFL-SV3/***視頻三合一防雷器（12V、24V、220V模式）是根據IEC防雷要求和監控系統攝像機的具體特點量身打造的專用防雷器，適用于通信場所、樓宇等各種安防場所室內、室外監控系統高速球、中速球、云臺攝像機等的電源、視頻/音頻、云臺控制線路的防雷（浪涌）保護。

產品特點：

1，產品采用串聯式結構設計，具有多級保護功能。

2，信號部分均采用電子開關接地方式，能有效消除因共地而對傳輸信號產生的各種干擾。

3，放電電流大，響應速度快，損耗低。

4，節能、環保，殘壓低，使用壽命長。

5，集成化組合、體積小，接線簡易，安裝方便，實用性強。

技術參數：

安裝說明：

1，本產品為串聯連接方式。

2，安裝前必須切斷電源，嚴禁帶電操作。

3，請選擇與被保護設備接口類型相同的產品。

4，防雷器應與被保護設備的工作電壓相匹配。

5，防雷器：電源線路的“L/+”為火線/正極，“N/–”為零線/負極；控制信號線路的A、B為信號的兩極。

6，安裝時請根據安裝示意圖所示連接，其中IN為輸入，OUT為輸出，PE為地線，輸入端接外線，輸出端與被保護設備的輸入端相連接，切勿接錯。

7，防雷器電源部分帶有工作指示，接通電源，工作指示燈亮，則表示電源正常接通和防雷組件正常工作；反之，防雷器不可使用，應及時維修或更換。

8，防雷器的PE線必須與防雷系統的地線可靠連接，連接線要求短、粗、直。

9，防雷器在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。

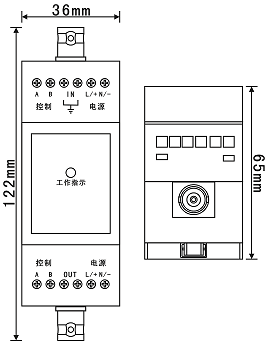

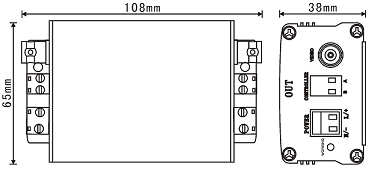

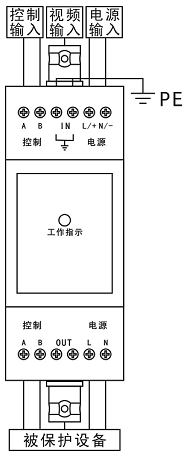

產品尺寸圖：                                                                      安裝示意圖：

1，12~220V、中尺寸                                                        1，12~220V、中尺寸

2，12~220V、導軌式                      2，12~220V、導軌式

點擊下載 CSHBFL-SV3/***視頻/網絡三合一防雷器（12V、24V、220V模式）
