一、技術原理：三級防護體系構建信號安全屏障

DEHN信號防雷器針對RS485接口的浪涌防護需求，采用共模/差模雙向防護設計，通過三級防護電路實現6KV共模、2KV差模浪涌的抑制，符合IEC61000-4-5和GB17626.5標準。

1. 第一級防護：氣體放電管（GDT）
   采用三端氣體放電管，標稱電壓VBRW>13V，峰值電流IPP≥143A，可快速導通并泄放雷電流。其作用是吸收線路上的共模及差模浪涌能量，防止后續電路受損。
2. 第二級防護：熱敏電阻（PTC）
   配備10Ω/2W熱敏電阻，通過分壓限流降低氣體放電管導通時的瞬態功率沖擊，同時抑制持續過流現象，確保防雷器熱穩定性。
3. 第三級防護：半導體放電管（TSS）
   采用VBRW>8V、IPP≥143A的TSS管，對殘余浪涌進行精細抑制，保護后級敏感電路免受干擾。

二、設計要點：布局與分地策略優化EMC性能

1. 緊湊布局原則
   防雷器件需緊貼接口位置安裝，遵循“先防護后濾波”規則，避免走線曲折或與高速信號線并行，以減少電磁耦合。
2. 分地隔離設計
   在RS485接口處劃分獨立接口地（PGND），通過1000pF電容與數字地（GND）連接。金屬外殼設備需將PGND與外殼電氣連通，非金屬外殼則直接連接PGND與GND，有效阻斷地環路干擾。
3. 濾波電路優化
   共模電感（1000Ω/100MHz）與差模電容（100pF）組合可衰減高頻干擾，跨接電容（1000pF）平衡接口地與數字地電位差，提升抗干擾能力。

三、應用場景與優勢

DEHN防雷器適用于以下場景：

• 安防監控系統：保護DVR與攝像頭之間的RS485通信免受雷擊或電網波動影響；
• 工業自動化：確保PLC、傳感器等設備在惡劣電磁環境中穩定運行；
• 智能電網：防范230V交流電源線引入的浪涌風險。

其核心優勢包括：

• 高防護等級：滿足嚴苛的浪涌測試標準；
• 低插入損耗：保障信號傳輸效率；
• 模塊化設計：便于安裝維護與擴容。

四、安裝與維護建議

1. 防雷器應安裝在設備輸入端最前端，遠離后級電路；
2. 定期檢查氣體放電管狀態，若出現發黑或漏氣需及時更換；
3. 在雷電高發區建議配合SPD（浪涌保護器）使用，形成多級防護網絡。

結語

DEHN信號防雷器通過三級防護架構與精細化EMC設計，為DVR、BNC及RS485系統提供了全面的浪涌防護解決方案。

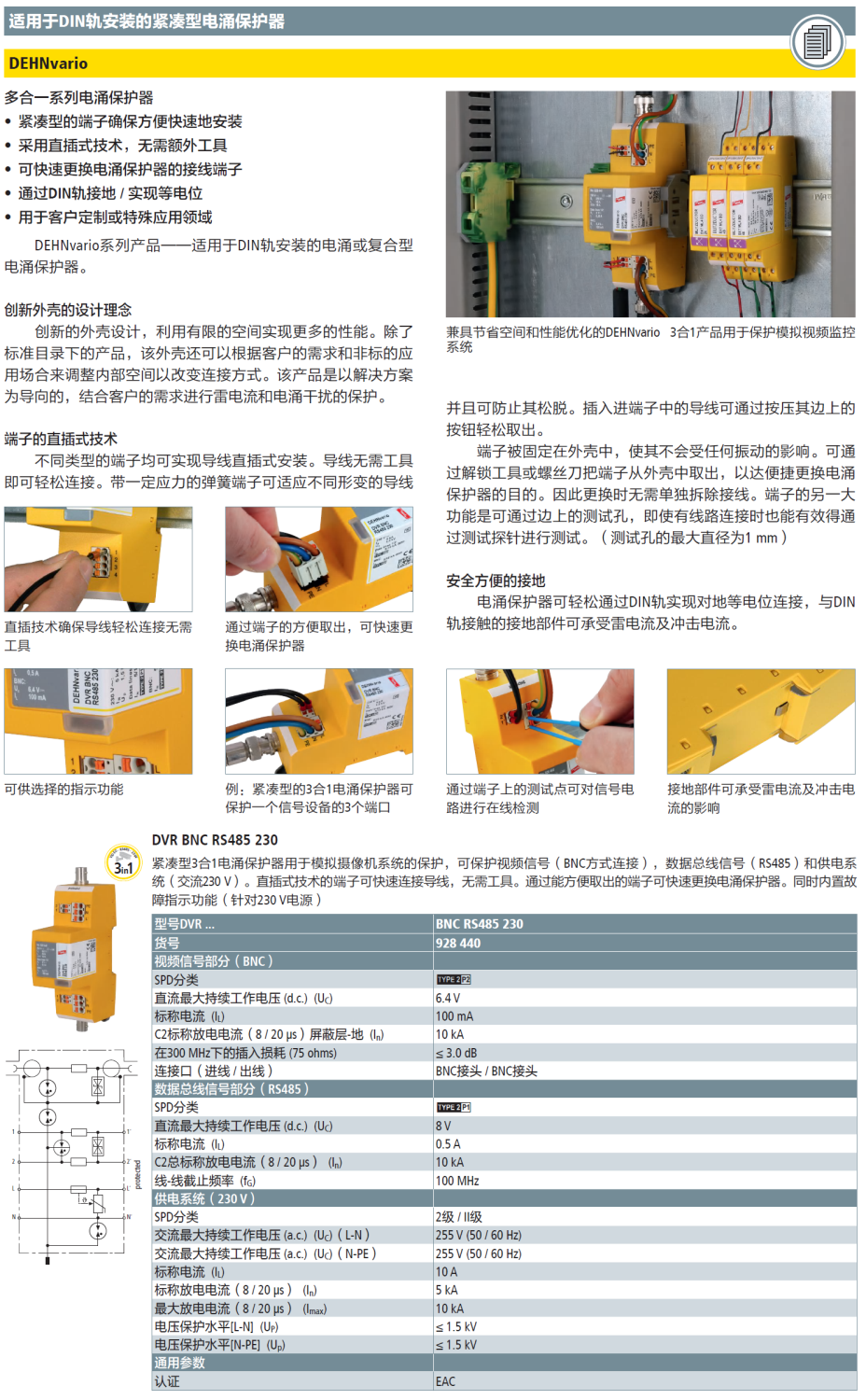

產品型號(貨號)：DVR BNC RS485 230(928 440)
