一、產品概述

VAL-CP-MCB-3S-350/40/FM 是菲尼克斯（Phoenix Contact）推出的一款 2類電涌保護器，專為三相電源系統的雷電及電涌防護設計。該產品結合電涌保護模塊與微型斷路器（MCB），支持5線系統（L1、L2、L3、N、PE），適用于工業、建筑及電力設備等領域，可有效抑制瞬態過電壓，保障電氣設備安全運行。

二、核心技術特點

1. 集成化設計

   • 電涌保護與斷路器組合：內置微型斷路器（MCB），當電涌保護模塊或斷路器故障時，可通過遠程指示燈觸點發出報警信號，實現快速故障定位。

   • 5線系統兼容性：支持L1、L2、L3、N、PE的接線方式，適配TN-S和TT電源系統，覆蓋三相電網的全面防護需求。

2. 高性能防護參數

   • 放電能力：標稱放電電流（In）達20 kA（8/20 μs），最大放電電流（Imax）為30 kA，可承受高能電涌沖擊。

   • 電壓保護水平（Up）：L-N線路保護水平≤2.5 kV，N-PE線路≤1.7 kV，顯著降低設備端殘壓，避免絕緣擊穿。

   • 快速響應：響應時間≤25 ns（L-N線路），確保瞬態過電壓被快速抑制。

3. 智能監測與維護

   • 狀態指示：配備可視機械窗口，實時顯示保護器工作狀態；遠程遙信觸點支持PDT信號輸出，便于集成到自動化監控系統。

   • 備用保險絲：集成40 A（gG）備用保險絲，支持熱脫扣裝置，在過載或短路時自動斷開連接，防止二次故障。

三、應用場景

1. 工業電力系統

   • 適用于工廠配電柜、PLC控制柜等場景，保護電機、變頻器等敏感設備免受雷擊或操作過電壓損害。

2. 建筑電氣設施

   • 用于商業建筑、數據中心的配電系統，確保UPS、服務器等關鍵負載的穩定供電。

3. 新能源領域

   • 適配光伏逆變器、儲能系統的直流側或交流側防護，符合IEC 61643-11標準要求。

四、安裝與維護要點

1. 安裝規范

   • 采用35 mm DIN導軌安裝，尺寸為131.5 mm（寬）×101 mm（高）×76 mm（深），適配標準電氣柜空間。

   • 環境要求：運行溫度-25°C至60°C，防護等級IP20，適用于海拔≤2000 m區域。

2. 維護建議

   • 定期檢查機械狀態指示窗口，若顯示紅色標記則需更換模塊。

   • 通過CHECKMASTER測試插頭驗證保護器功能，確保備用保險絲及遙信觸點正常工作。

五、產品優勢總結

• 高可靠性：通過UL 94 V-0阻燃認證，外殼采用PBT-FR材料，耐高溫且抗腐蝕。

• 模塊化設計：支持插拔式更換，維護便捷，減少停機時間。

• 廣泛兼容性：適配多種電源系統（TN-S、TT），提供靈活的配電解決方案。

VAL-CP-MCB-3S-350/40/FM 憑借其高性能防護與智能化設計，成為工業及建筑領域電涌保護的優選方案。

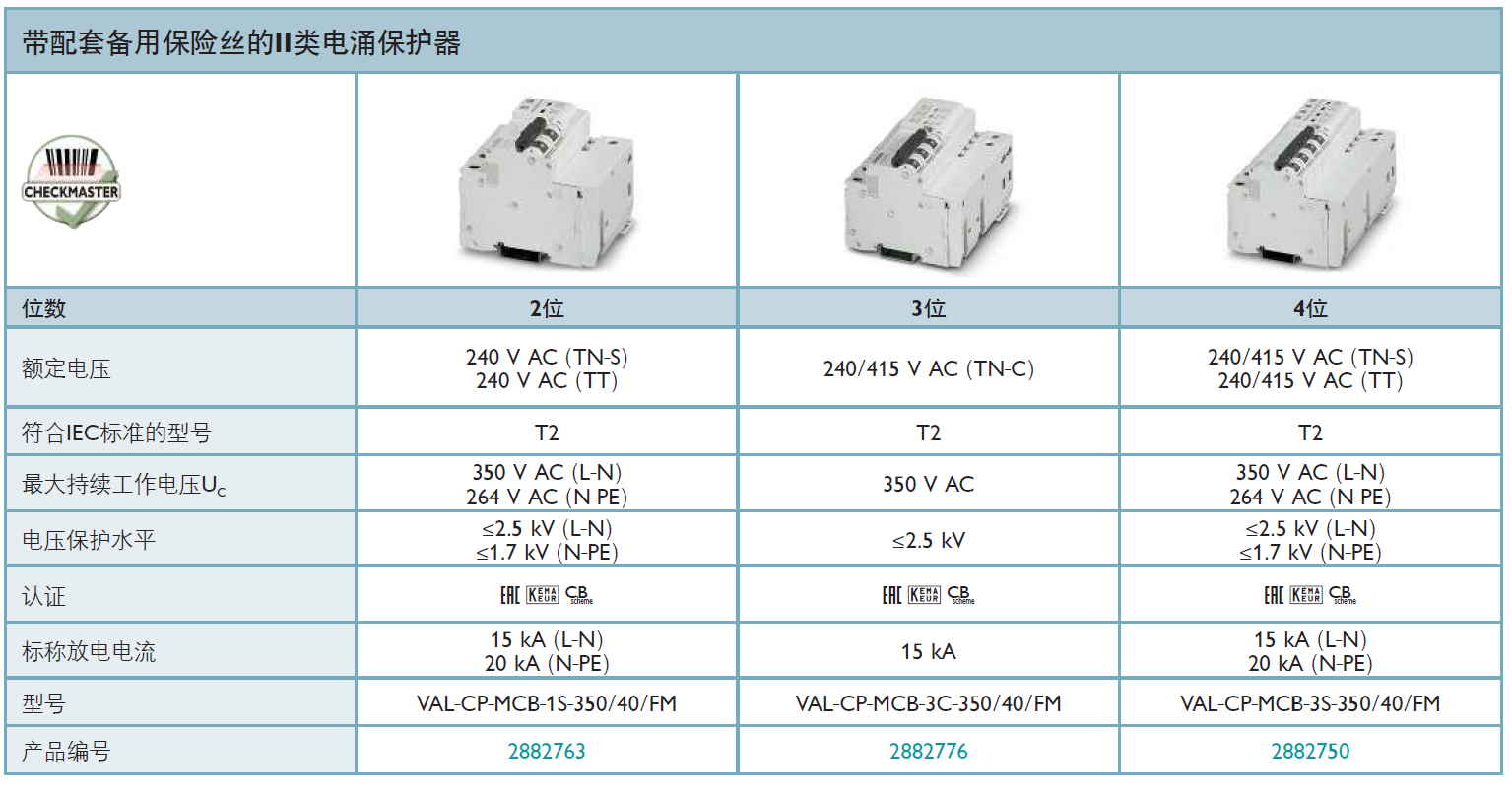

產品型號(貨號)：VAL-CP-MCB-1S-350/40/FM(2882763)，VAL-CP-MCB-3C-350/40/FM(2882776)，VAL-CP-MCB-3S-350/40/FM(2882750)
