一、產品概述

PT-IQ-2X1+F-24DC-UT是菲尼克斯電氣（Phoenix Contact）推出的高性能信號防雷器，專為保護24V直流信號回路設計。該產品屬于PLUGTRAB IQ系列，采用模塊化分體式結構，由保護插頭與基座組成，支持DIN導軌快速安裝，適用于工業自動化、電力系統等場景中對精密信號線路的電涌防護需求。

二、核心技術參數

1. 電氣特性

   • 額定電壓：24V DC，最大持續工作電壓30V DC

   • 標稱放電電流（8/20μs）：10kA（線芯-線芯/線芯-地）

   • 響應時間：≤1ns（線芯-線芯），≤100ns（線芯-地）

   • 電壓保護水平（Up）：線芯-線芯≤80V（C1級），線芯-地≤900V（C1級）

2. 環境適應性

   • 工作溫度范圍：-40°C至+70°C，存儲溫度可達-40°C至+85°C

   • 防護等級：IP20，適用于標準工業環境

   • 海拔限制：≤4000米，適應高海拔地區部署

3. 機械與連接特性

   • 尺寸：17.7mm（寬）×77.5mm（深）×91.1mm（高），含DIN導軌厚度7.5mm

   • 導線兼容性：支持0.2-4mm2硬導線或0.2-2.5mm2柔性導線，適配AWG 24-12規格

   • 安裝方式：35mm DIN導軌卡扣式安裝，支持快速插拔維護

三、功能與技術創新

1. 多級防護與狀態監控
   該防雷器采用氣體放電管與半導體器件組合的多級保護架構，可抵御雷電感應、開關浪涌等瞬態過電壓。內置三段式LED狀態指示燈（綠色-正常、黃色-預警、紅色-故障），實現實時防護狀態可視化。

2. 模塊化設計優勢

   • 分體式結構支持熱插拔更換，無需斷電即可維護，顯著減少停機時間。

   • 通過DIN導軌連接器集成遙信功能，可將故障信號傳輸至PLC或SCADA系統，實現遠程監控。

3. 兼容性與安全性

   • 符合IEC 61643-21標準，通過C1/C2/C3/D1多重防護等級認證。

   • 與HART協議兼容，適用于智能儀表信號回路保護。

四、典型應用場景

1. 工業自動化控制
   保護PLC、DCS系統中的模擬量信號（如4-20mA、0-10V）及數字通信線路，防止因電涌導致的設備損壞或數據丟失。

2. 能源與基礎設施
   適用于光伏逆變器、風電變流器的直流側信號保護，以及石油化工領域的防爆區信號隔離。

3. 交通與建筑智能化
   在軌道交通信號系統、樓宇自控網絡的傳感器回路中提供可靠防護，確保系統長期穩定運行。

五、選型與安裝建議

1. 配套附件選擇

   • 需搭配菲尼克斯專用DIN導軌連接器（如PT-TB-...系列）實現電源與信號集成。

   • 建議配置800mA速熔保險絲作為后備保護。

2. 系統集成注意事項

   • 信號線長度超過30米時，應在設備端與信號源端同時安裝防雷器。

   • 接地電阻需≤4Ω，建議采用等電位連接排降低地電位差。

六、市場定位與競爭優勢

相比傳統防雷器，PT-IQ-2X1+F-24DC-UT憑借以下特點占據技術高地：

• 高帶寬支持：截止頻率1.1MHz（150Ω系統），滿足高速信號傳輸需求。

• 低插入損耗：對稱衰減僅0.3dB@270kHz，最大限度減少信號失真。

• 長壽命設計：模塊可承受20kA總放電電流（8/20μs），顯著延長維護周期。

該型號目前通過菲尼克斯官方代理商長沙華保防雷技術有限公司銷售，參考價約1250-1966元，具體價格需根據采購量協商確定。

結語

PT-IQ-2X1+F-24DC-UT體現了菲尼克斯在電涌防護領域的技術積淀，其模塊化設計、智能診斷功能與嚴苛環境適應性，為工業信號回路提供了全方位的保護方案。

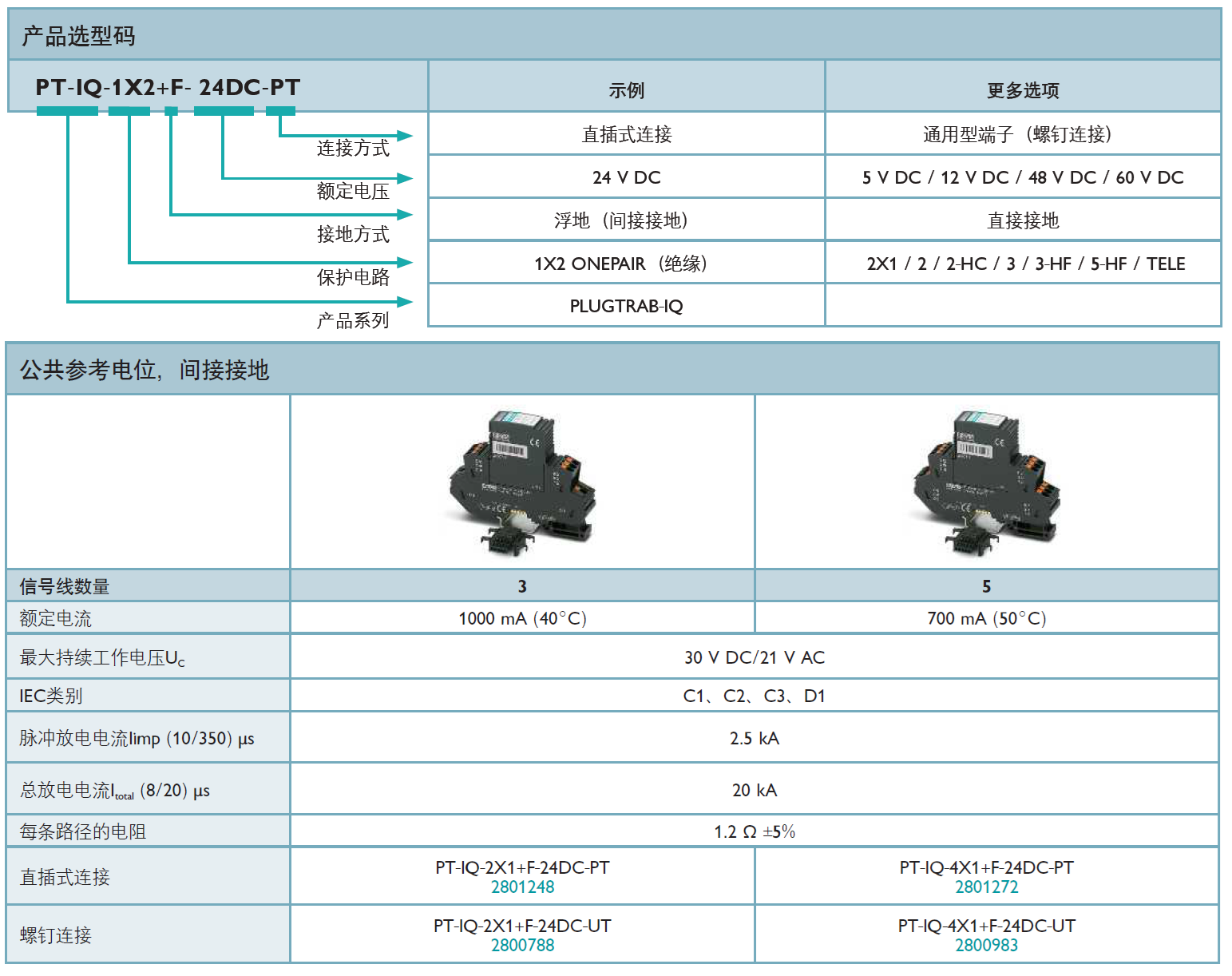

產品型號(貨號)：PT-IQ-2X1+F-24DC-UT(2800788)，PT-IQ-2X1+F-24DC-PT(2801248)，PT-IQ-4X1+F-24DC-UT(2800983)，PT-IQ-4X1+F-24DC-PT(2801272)
