一、產品概述

PT-IQ-3-HF+F-12DC-PT 是菲尼克斯（Phoenix Contact）推出的高性能信號防雷器，專為高頻通信接口和工業自動化系統設計。該產品屬于 PLUGTRAB IQ 系列，采用模塊化分體式結構，由保護插頭和基座元件組成，支持 DIN 導軌安裝，適用于 12V DC 供電環境，能有效抵御雷電感應、開關操作浪涌等過電壓危害，確保敏感設備的穩定運行。

二、核心功能與技術參數

1. 多級保護機制

• IEC 類別覆蓋：支持 C1（直接雷擊防護）、C2（間接雷擊/開關浪涌）、C3（設備級保護）、D1（高能脈沖防護）四級保護，滿足不同場景需求。

• 高放電能力：標稱放電電流（8/20 μs）達 10 kA（線芯-線芯/線芯-地），總放電電流 20 kA，脈沖放電電流（10/350 μs）為 2.5 kA。

• 超快響應：響應時間 ≤1 ns，電壓保護水平（Up）最低可達 40 V（C3 類別），顯著降低殘壓對設備的沖擊。

2. 高頻通信適配性

• 支持最高 90 Mbps 的傳輸速率，適用于以太網、RS485 等高頻信號接口。

• 低電容設計（典型值 30 pF），輸入衰減 ≤0.3 dB（≤10 MHz），確保信號完整性。

3. 環境適應性

• 寬溫運行：可在 -40°C 至 70°C 的極端溫度下穩定工作，存儲溫度范圍擴展至 -40°C 至 85°C。

• 高海拔支持：適用海拔 ≤4000 米，防護等級 IP20，適應工業現場復雜環境。

三、設計優勢

1. 智能化狀態監控

• 內置 三段式 LED 指示燈，實時顯示保護模塊狀態（正常/預警/故障），支持預防性維護。

• 支持 群組遙信功能，可通過系統控制器集成狀態信息，實現遠程監控。

2. 便捷安裝與維護

• 直插式連接技術：支持 0.2–4 mm2 導線橫截面，簡化接線流程。

• 分體式設計：保護插頭與基座可分離，無需斷電即可更換模塊，減少停機時間。

3. 緊湊結構與高可靠性

• 模塊寬度僅 17.7 mm，節省控制柜空間；阻燃材料（PA 6.6，UL 94 V0）確保防火安全。

• 無續流放電間隙技術，結合壓敏電阻，提供動態過電壓防護，延長設備壽命。

四、典型應用場景

1. 工業自動化系統：PLC、DCS 控制柜的信號線保護，防止電磁干擾導致的誤動作。

2. 通信基礎設施：基站、數據中心的高頻信號接口防雷，保障數據傳輸穩定性。

3. 新能源領域：光伏逆變器、風電控制系統的浪涌防護，提升能源系統可靠性。

五、選型與安裝建議

• 兼容性：需搭配 DIN 導軌連接器（35 mm 標準）使用，確保電氣連接與機械固定。

• 備用保險絲：推薦配置 600 mA 快速熔斷保險絲，增強過流保護。

• 布線規范：信號線與接地線應盡量短直，避免環路干擾，接地電阻 ≤4 Ω。

六、總結

PT-IQ-3-HF+F-12DC-PT 憑借其多級保護、高頻適配和智能化設計，成為工業與通信領域防雷保護的優選方案。

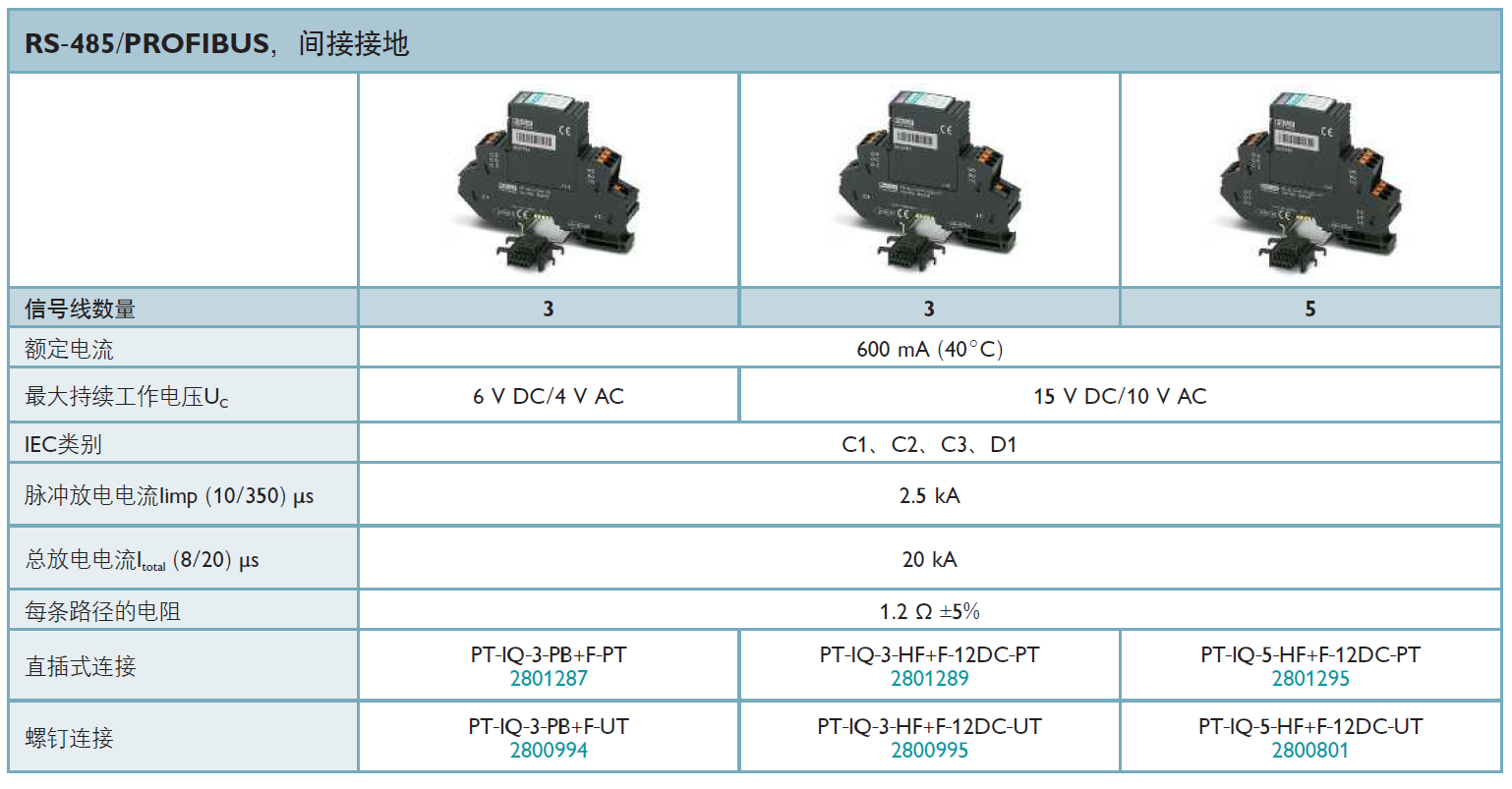

產品型號(貨號)：PT-IQ-3-PB+F-PT(2801287)，PT-IQ-3-PB+F-UT(2800994)，PT-IQ-3-HF+F-12DC-PT(2801289)，PT-IQ-3-HF+F-12DC-UT(2800995)，PT-IQ-5-HF+F-12DC-PT(2801295)，PT-IQ-5-HF+F-12DC-UT(2800801)
