BXT-CVP-320VAC 是菲尼克斯電氣（Phoenix Contact）專為工業及安防系統設計的三合一防雷器，集電源、信號和視頻保護于一體，適用于攝像機等需要多重防護的場景。其核心功能是通過多級電涌保護技術，抑制雷電、電磁干擾或電網波動引起的瞬態過電壓，保障設備安全運行。

技術參數與設計特點

1. 多通道防護能力

• 額定電壓：320 V AC（電源線路），可適配多種配電系統。

• 保護通道：

  • 電源保護：通過螺釘連接實現電源線路（L/N/PE）的浪涌防護，電壓保護水平（Up）為1.2 kV。

  • 信號與視頻保護：采用BNC接口，保護視頻信號線路，電壓保護水平為15 V，響應時間≤25 ns，有效抑制高頻干擾。

• 最大放電電流：10 kA（8/20 μs波形），適用于III類防雷需求。

2. 緊湊化與模塊化設計

• 尺寸為113×44×70 mm（長×高×寬），采用導軌安裝方式，節省空間且便于集成到配電柜或設備終端。

• 模塊化結構支持快速插拔更換，配備可視狀態指示窗口，便于運維人員實時監測設備狀態。

3. 環境適應性

• 工作溫度范圍寬達-40°C至80°C，防護等級IP20，適用于惡劣工業環境。

• 通過UL 94 V-0阻燃認證，外殼材料為PA 6.6-FR（增強玻璃纖維），具備高機械強度與耐腐蝕性。

應用場景

BXT-CVP-320VAC 主要面向以下領域：

1. 安防監控系統：保護攝像機、視頻傳輸設備免受雷擊或電網浪涌損害，尤其適用于戶外攝像頭與網絡視頻錄像機（NVR）的防護。

2. 工業控制系統：為PLC、傳感器、通訊模塊提供電源與信號線路的綜合保護，確保生產設備的穩定運行。

3. 電力與通信設施：適用于變電站、基站等需要高可靠性防雷的場所，兼容TN-S、TT等多種配電制式。

安裝與維護指南

安裝要求

• 接地系統：確保接地電阻≤10 Ω，接地線截面積≥4 mm2，以有效泄放雷電流。

• 級聯配置：若與B級防雷器配合使用，需保證兩級間導線長度≥10米，或采用主動能量控制（AEC）技術避免能量耦合。

• 熔斷器匹配：推薦使用125 A gL/gG型熔斷器作為后備保護，防止防雷器過載損壞。

維護建議

• 定期檢查：每季度檢查狀態指示窗口，若顯示紅色則需更換模塊；清潔設備表面灰塵，避免散熱不良。

• 故障處理：若設備遭強雷擊損壞，需立即斷開電源并按規范更換防雷模塊，嚴禁帶電操作。

產品優勢分析

1. 三合一集成防護：同時覆蓋電源、信號與視頻線路，減少多設備部署成本。

2. 快速響應與低殘壓：響應時間低至納秒級，鉗位電壓精準，最大限度降低設備受損風險。

3. 高兼容性與合規性：符合IEC 61643、GB/T 18802等國際與國家標準，適配全球主流配電系統。

結語

BXT-CVP-320VAC 三合一防雷器憑借其高效的多級防護能力與模塊化設計，成為工業與安防領域的關鍵安全組件。

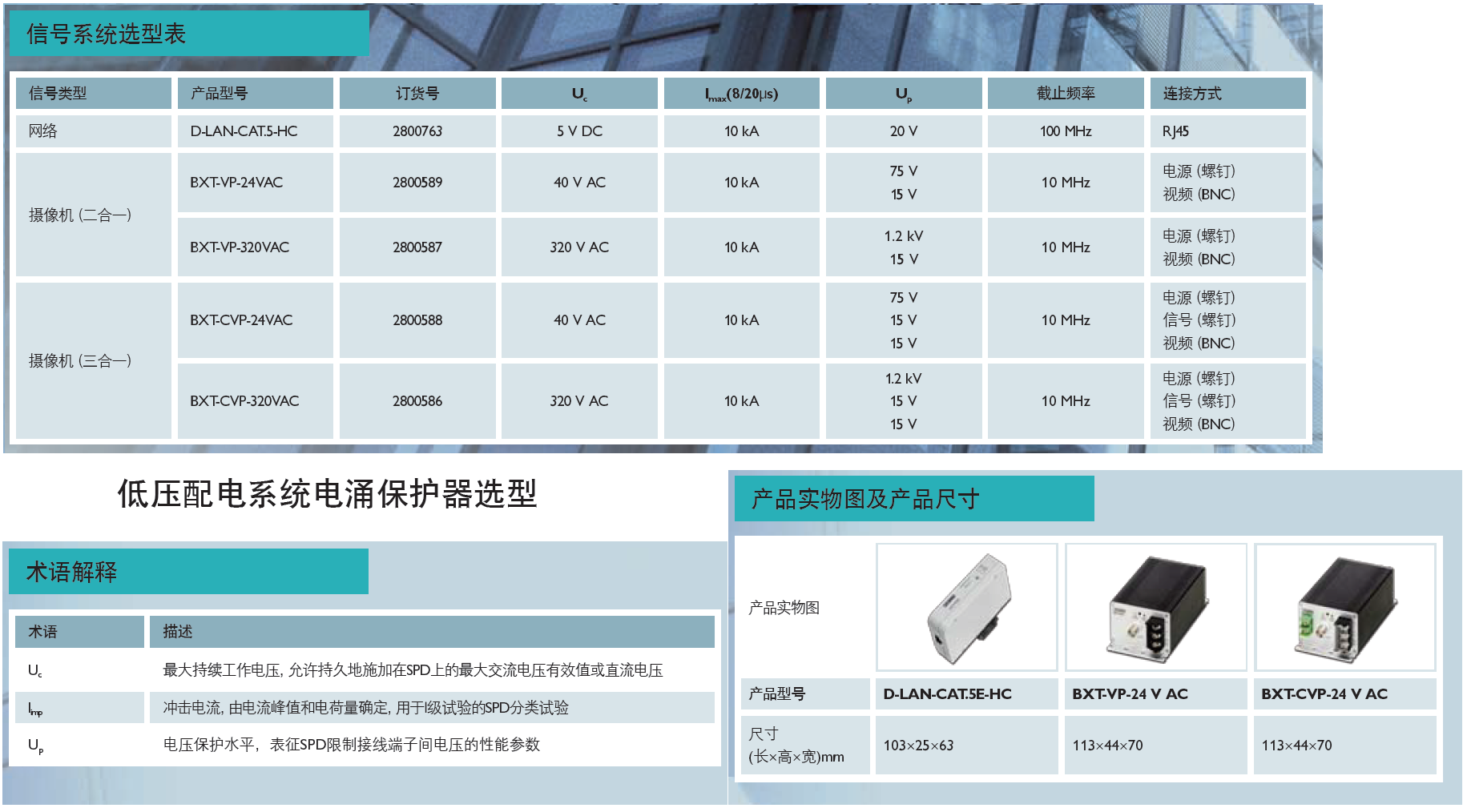

產品型號(貨號)：BXT-CVP-24VAC(2800588)，BXT-CVP-320VAC(2800586)
