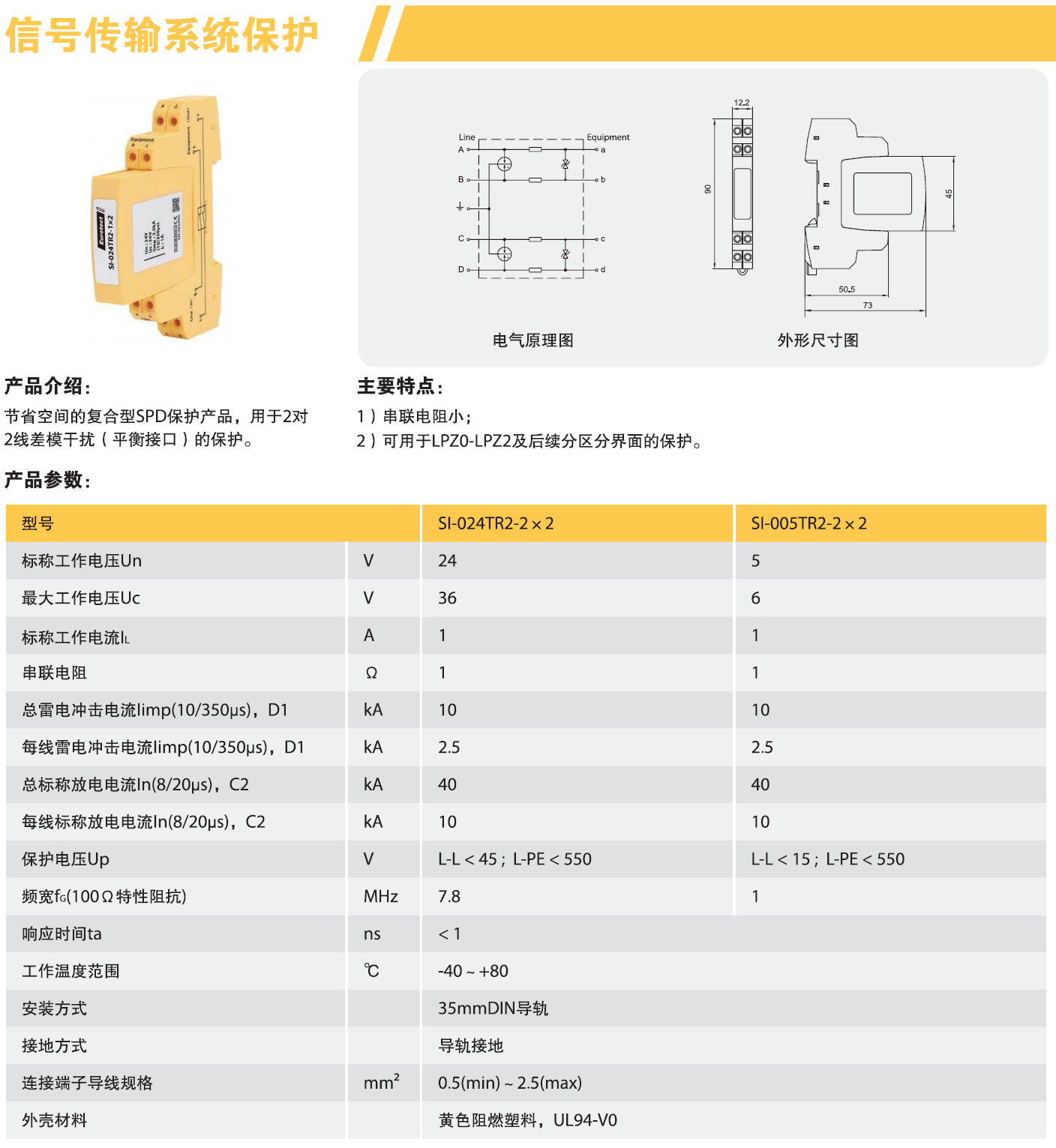

SI-024TR2-2x2 歐申信號防雷器是一款專為工業控制系統設計的電涌保護裝置，適用于石油、化工、煤礦等環境中的信號線路雷電防護。其通過多級聯動保護機制和高效泄放能力，確保設備在雷擊或電涌干擾下的穩定運行。

一、技術參數與設計亮點

1. 基礎參數

   • 標稱工作電壓（Un）：24V，適配工業標準控制系統電源需求。

   • 放電能力：每線標稱放電電流（8/20μs）10kA，總標稱放電電流40kA，可有效泄放雷擊能量。

   • 傳輸性能：插入損耗≤0.3dB，傳輸速率達7.8MHz，保障信號完整性。

2. 結構設計

   • 兩級保護機制：內部串聯式聯動設計，結合過壓、過流、箝位三重防護，殘壓低至≤60V，延長設備壽命。

二、核心功能與優勢

1. 高效防護能力

   • 納秒級響應速度（≤1ns），快速導通泄放電涌能量，避免設備因瞬時高壓損壞。

   • 支持4線制雙絞線信號保護，分通道設計（如1-1'、2-2'），防止二次感應干擾。

2. 兼容性與適應性

   • 適用溫度范圍廣（-40℃至+80℃），可在惡劣工業環境中穩定工作。

   • 兼容工控系統、消防控制、遙測信號等多種應用場景，覆蓋雷擊保護區1-3區。

3. 安裝便捷性

   • 支持螺旋式安裝或?qū)к壒潭?，替代傳統電纜密封管，簡化布線流程。

   • 接地設計優化，要求接地電阻≤4Ω，確保防護效果。

三、典型應用場景

1. 石化與煤礦防爆系統
   在易燃易爆環境中，為現場儀表、總線系統提供本質安全電路保護，例如4-20mA信號傳輸設備。

2. 工業自動化控制
   保護PLC、DCS等控制信號線路，防止雷擊電磁脈沖（LEMP）對數據通信的干擾。

3. 智能建筑與消防系統
   用于消防廣播、對講系統的信號線防護，確保緊急情況下的通信可靠性。

四、安裝與維護指南

1. 安裝要點

   • 位置選擇：串聯安裝于被保護設備前端，距離越近防護效果越佳。

   • 接線規范：輸入端（Surge/Line）與輸出端（Protected/Equip）需嚴格區分，避免線路反接。

   • 接地要求：使用短而粗的導線連接防雷地網，屏蔽線直接接入接地端子。

2. 維護建議

   • 定期檢查接地電阻及外觀狀態，若信號異常需及時更換防雷器。

   • 非專業人員禁止帶電操作，更換時需切斷電源。

結語

SI-024TR2-2x2 歐申信號防雷器憑借其高可靠性、快速響應和靈活安裝特性，成為工業信號防雷領域的優選方案。

產品型號：SI-024TR2-2x2，SI-005TR2-2x2
