一、產品概述

TCB75C-010B 是一款專為高頻信號傳輸系統設計的同軸天饋線防雷器，主要用于保護閉路電視監控系統、通信基站傳輸專線等設備免受雷擊或電涌過電壓的損害。該產品通過內置高速過壓保護器件，結合低損耗電路設計，在實現高效雷電防御的同時，確保信號傳輸?shù)姆€(wěn)定性和低干擾特性。

二、核心技術與參數

TCB75C-010B 在技術上具有以下特點：

1. 高頻適應性：支持 30MHz 的頻寬，適用于視頻信號及中高頻通信線路的防護。

2. 高防護性能：標稱放電電流達 10kA（8/20μs 波形），動態殘壓低于 16V，可快速泄放雷電能量并限制電壓波動。

3. 低損耗設計：駐波比（SWR）≤1.2，插入損耗≤-0.15dB，確保信號傳輸質量不受明顯影響。

4. 接口兼容性：采用 BNC 接口標準，適配多種同軸電纜系統，安裝靈活。

5. 耐用性：外殼采用屏蔽封裝，防護等級 IP20，適用于戶外環境（需配合防雨措施）。

三、應用場景

TCB75C-010B 主要應用于以下場景：

• 閉路電視（CCTV）系統：保護視頻監控設備免受雷電感應電壓的沖擊，避免圖像信號中斷或設備損壞。

• 通信基站：用于移動基站、微波通信等天饋線路的防雷保護，提升系統可靠性。

• 廣播電視傳輸：保障衛星接收設備及同軸傳輸專線的安全運行。

四、安裝與維護要點

1. 安裝位置：建議在天線輸出端和設備輸入端各安裝一個防雷器，雷電較少區域可僅使用一個。

2. 接地要求：接地導線截面積需≥2.5mm2，接地電阻≤4Ω，確保泄流路徑暢通。

3. 防護措施：戶外安裝時需防雨，避免內部元件腐蝕；定期檢查接地狀態和防雷器性能，若系統異常需及時更換。

五、總結

TCB75C-010B 憑借其高頻適應性、低損耗和高防護性能，成為視頻監控與通信領域的關鍵防雷組件。

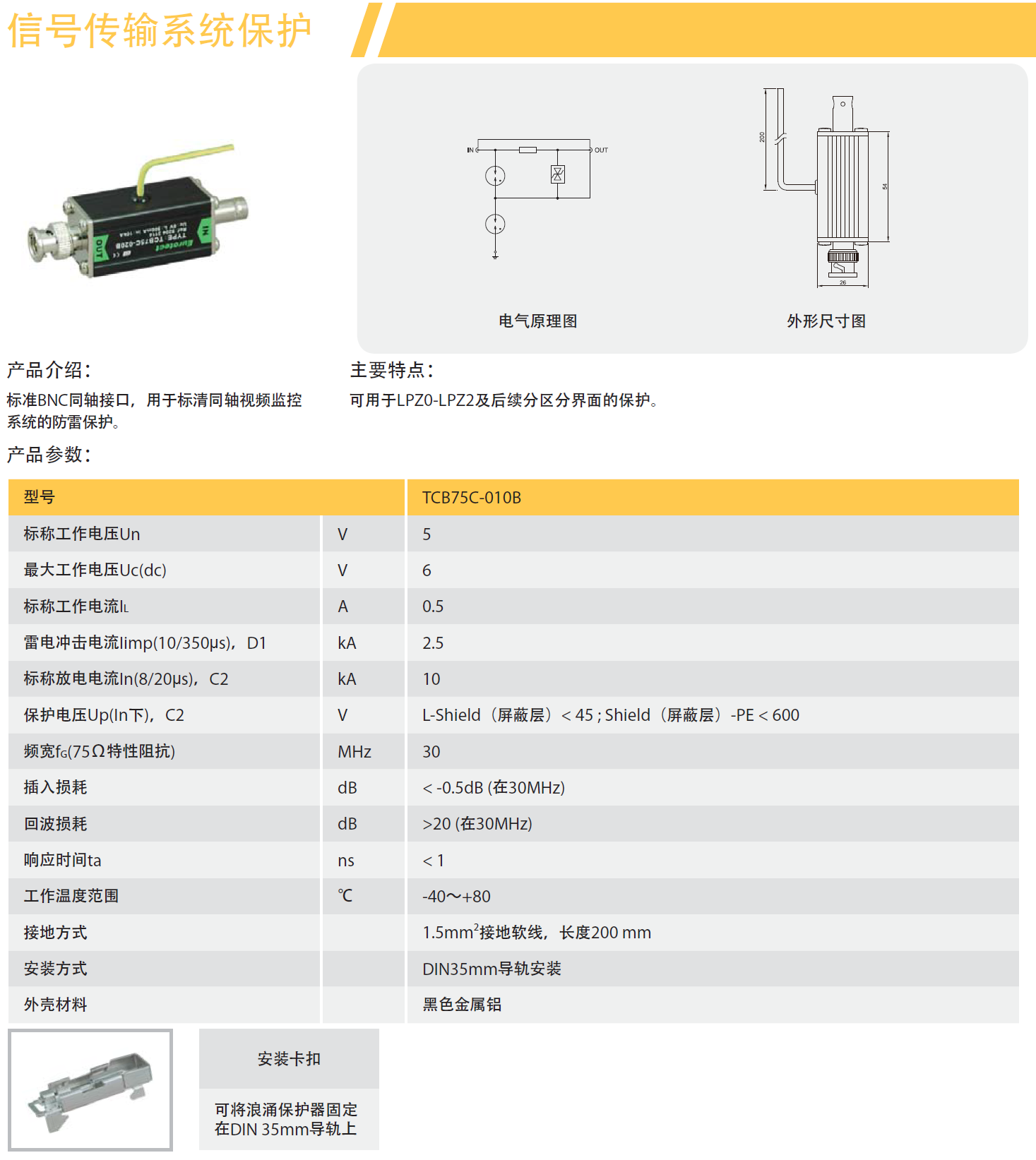

產品型號：TCB75C-010B
