一、產品概述

ABB OVR T1-T2 2L 20-560S P TS QS DC電涌保護器是專為直流（DC）電源系統設計的高性能防雷與過電壓保護裝置，適用于工業、可再生能源（如光伏系統）及通信基站等場景。該產品結合了ABB在電涌保護領域的先進技術，通過多級防護機制有效抵御雷擊、開關操作或電網故障引發的瞬態過電壓，保障設備安全運行。

二、核心技術參數與性能特點

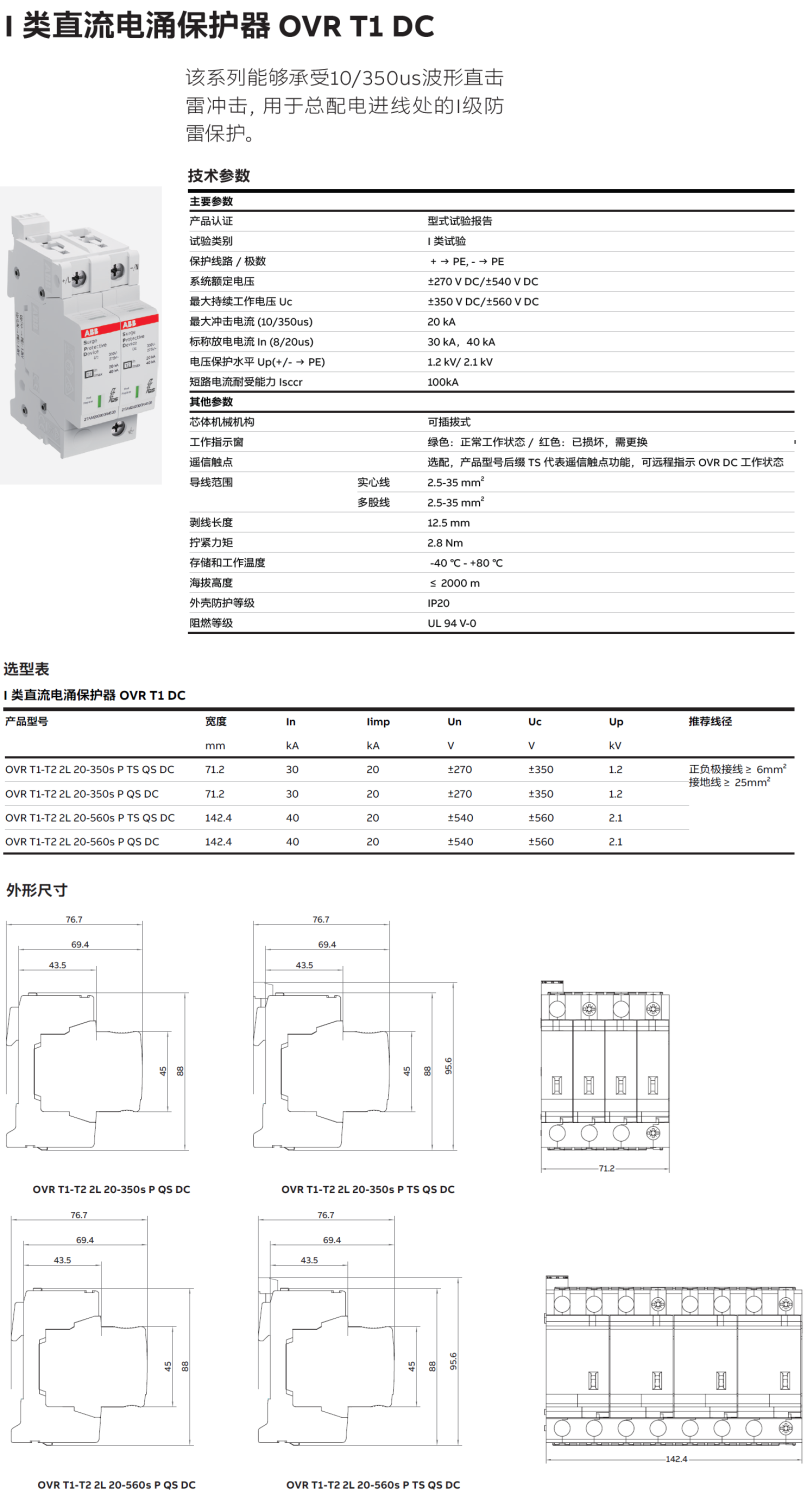

1. 核心參數

• 防護類別：符合IEC 61643-11標準，支持T1/T2雙級防護，兼顧直擊雷（10/350 μs波形）和感應雷（8/20 μs波形）的沖擊能量吸收。

• 額定電壓：適用于直流系統，最大持續工作電壓（UC）可達560 V DC，覆蓋中高壓直流應用需求。

• 放電能力：

  • 標稱放電電流（In, 8/20 μs）：40 kA

  • 沖擊電流（Iimp, 10/350 μs）：20 kA（電荷量6.25 As）。

• 電壓保護水平（Up）：≤ 1.2~2.1 kV（+/- - PE），確保后端設備免受殘壓損害。

2. 功能亮點

• 模塊化設計：采用DIN導軌安裝，支持快速插拔更換，維護便捷。

• 狀態監測：配備可視指示窗口與遠程遙信觸點，實時反饋保護器工作狀態，支持自動化系統集成。

• 寬溫適應性：工作溫度范圍覆蓋-40°C至+80°C，適用于極端環境。

• 高兼容性：支持1.5 mm2至35 mm2導線連接，適配多種線纜規格。

三、典型應用場景

1. 光伏發電系統：直流側逆變器與電池組的過電壓防護，防止雷擊對光伏組件的損壞。

2. 工業自動化：為PLC、變頻器等敏感設備提供穩定電源環境，減少停機風險。

3. 通信基站：保護直流供電的通信設備，抵御戶外復雜電磁干擾。

四、安裝與維護建議

1. 安裝要點

• 接線規范：采用螺釘連接（扭矩3-4.5 Nm），確保導線剝線長度16 mm，避免接觸不良。

• 層級配置：建議與后端T2級保護器配合使用，形成多級防護體系，分散能量泄放壓力。

2. 維護策略

• 定期檢測：通過狀態指示窗口檢查模塊是否失效（如紅色警示），每半年進行一次專業測試。

• 失效更換：模塊化設計支持熱插拔更換，無需斷電即可操作，減少系統中斷時間。

五、注意事項

• 系統匹配：需根據電網類型（如TT、TN-S）選擇適配型號，確保接地系統兼容性。

• 過載保護：建議配置80-160 A后備保險絲，防止短路電流損壞保護器。

六、總結

ABB OVR T1-T2 2L 20-560S P TS QS DC電涌保護器憑借其高放電容量、模塊化設計及寬環境適應性，成為直流電源系統防護的理想選擇。其符合國際標準的技術參數與ABB品牌的技術積淀，為關鍵基礎設施提供了可靠的過電壓防護解決方案。

產品型號：OVR T1-T2 2L 20-350S P TS QS DC，OVR T1-T2 2L 20-350S P QS DC，OVR T1-T2 2L 20-560S P TS QS DC，OVR T1-T2 2L 20-560S P QS DC
