一、產品核心優勢

1. 模塊化插拔設計，維護便捷高效
   VSPC 4SL 24VDC R 采用可插拔式模塊結構，支持熱插拔操作。當模塊損壞時，無需斷開整個系統，可直接更換新模塊，顯著降低停機時間與維護成本。其TS 35mm導軌直接接地設計（導軌已接地時無需額外接線），進一步簡化安裝流程并節省線槽空間。

2. 精準防護與智能監控

   • 多級防護電路：針對24V數字信號設計，提供8/20μs標準波形下的10kA放電能力，有效抑制雷電浪涌和瞬態過電壓。
   • 狀態可視化：模塊配備雙色LED指示燈（綠色表示正常，紅色提示故障），結合遙信輸出功能，可實時監控模塊狀態并觸發報警信號，便于快速定位問題。
   • 顏色標簽防錯配：藍色標簽明確標識其為24V數字信號專用，避免接線錯誤，提升操作安全性。

3. 嚴苛環境適應性
   該模塊符合IEC 61643-21標準，適用于CLASS D1、C2等嚴苛電磁環境，并通過UL、CE、ATEX等國際認證，滿足防爆區域（如石油化工）的使用需求。針對振動場景（如風電），可選配VSPC LOCKING CLIP配件，增強模塊抗振能力。

二、典型應用場景

1. 工業自動化控制
   在PLC、DCS系統中，VSPC 4SL 24VDC R 可保護數字量輸入/輸出（DI/DO）信號線路，防止因電涌導致的設備誤動作或停機。例如，在生產線控制柜中，模塊可集成于端子排旁，為光電傳感器、限位開關等提供末端防護。

2. 能源與交通基礎設施

   • 光伏系統：在太陽能逆變器與監控系統間部署，避免雷電感應通過通信線路侵入，保障數據采集與傳輸?shù)倪B續性。
   • 軌道交通：用于信號控制柜，保護列車控制系統與地面通信設備的接口線路，適應復雜電磁環境。

3. 智能樓宇與核電領域
   模塊符合SIL 2/3功能安全認證，適用于對可靠性要求極高的核電控制系統，同時支持樓宇自控系統（BAS）中數字信號的防雷保護。

三、技術參數與配套工具

• 電氣參數：
  • 工作電壓：24VDC ±30%
  • 額定電流：300mA
  • 響應時間：<25ns
  • 接線規格：支持0.05–2.5mm2導線，最大扭矩1.0Nm。
• 配套工具：
  • V-TSET手持測試儀：可現場檢測模塊性能，確保符合IEC 62305維護標準。
  • 橫聯件QB 17,8/2：優化多組遙信端子接線，減少布線復雜度。

四、選型與安裝建議

• 選型要點：
  • 確認信號類型（數字/模擬）及電壓等級，匹配對應顏色標簽型號。
  • 根據環境要求選擇標準版或EX防爆版（藍色標識）。
• 安裝規范：
  • 優先安裝在靠近設備入口處，遵循“50cm法則”縮短引線長度。
  • 使用導軌固定后，通過旋轉底座實現180°靈活布線，優化柜內空間。

五、總結

魏德米勒VSPC 4SL 24VDC R 數字信號電涌保護器模塊，以模塊化設計、智能監控和行業級防護能力，為工業控制系統構建了高效可靠的信號防護屏障。其廣泛的應用場景與高兼容性，使其成為提升設備壽命、降低運維成本的理想解決方案。

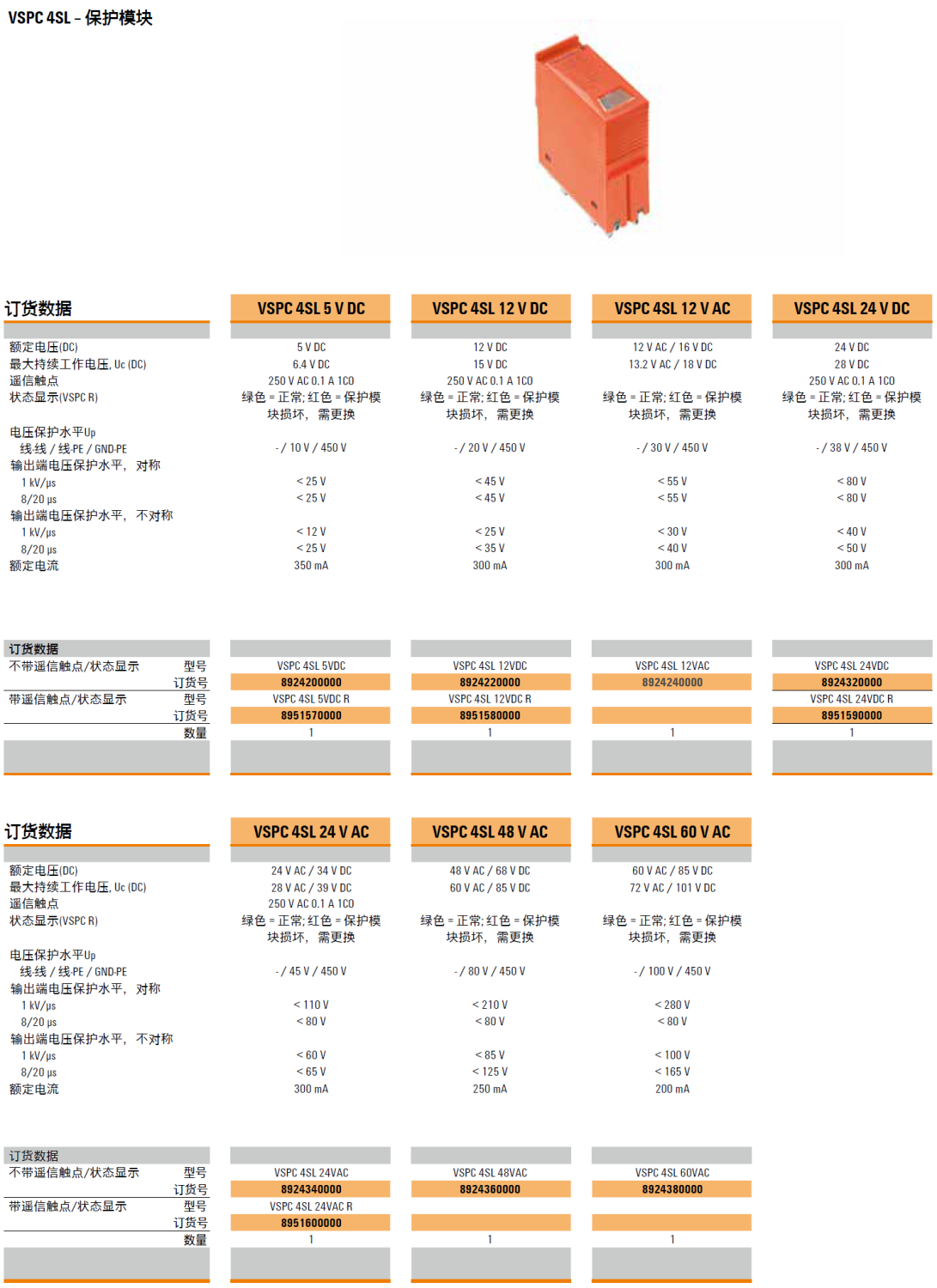

產品型號(貨號)：VSPC 4SL 5VDC(8924200000)，VSPC 4SL 5VDC R(8951570000)，VSPC 4SL 12VDC(8924220000)，VSPC 4SL 12VDC R(8951580000)，VSPC 4SL 12VAC(8924240000)，VSPC 4SL 24VDC(8924320000)，VSPC 4SL 24VDC R(8951590000)，VSPC 4SL 24VAC(8924340000)，VSPC 4SL 24VAC R(8951600000)，VSPC 4SL 48VAC(8924360000)，VSPC 4SL 60VAC(8924380000)
