一、產品概述

VSPC（VARITECTOR Signal Protection Circuit）系列是魏德米勒專為測量與控制系統設計的插拔式電涌保護器，其中3/4WIRE 24DC型號專為24V直流信號線路（如數字輸入/輸出、模擬信號、熱電阻/熱電偶等）提供三級防護（D1/C2/C1等級），符合IEC 61643-21標準。其核心功能包括：

• 多線制兼容：支持3線或4線制信號線路，適配RS-485、Profibus、Modbus等工業通信協議。
• 智能監控：集成LED狀態指示燈（綠色正常/紅色故障）及遙信輸出功能，實時反饋模塊工作狀態，減少人工巡檢成本。
• 高防護性能：最大放電電流10kA（8/20μs波形），殘壓低至600V，有效抑制瞬態過電壓對設備的沖擊。

二、技術特點與創新設計

1. 模塊化可插拔結構
   VSPC采用標準化TS 35mm導軌安裝，模塊支持熱插拔，損壞時可快速更換，無需斷電或重新接線，顯著降低停機時間。導軌本身直接接地，省去額外接地線布置，優化空間利用率。

2. 顏色標簽分類管理
   針對不同電壓等級信號（如24V數字信號、模擬信號、48V電源等），模塊采用顏色標簽區分（如藍色代表24V數字信號，黃色代表24V模擬信號），避免誤接，提升維護效率。

3. 抗振動與寬溫設計
   模塊內置抗震卡扣（如VSPC LOCKING CLIP），適用于風電等強振動環境；工作溫度范圍覆蓋-40°C至+85°C，滿足嚴苛工業場景需求。

4. 認證與兼容性
   通過UL、CE、ATEX、CCC等全球認證，支持SIL 2/3安全等級，適用于核電、石化等高風險行業。

三、典型應用場景

1. 工業自動化控制
   在PLC、DCS系統中，保護數字量輸入/輸出（DI/DO）信號及模擬量信號（如溫度、壓力傳感器），防止電磁干擾導致的數據錯誤或設備故障。

2. 通信網絡防護
   適用于RS-485、Profibus等總線系統，避免雷電感應或地電位差引起的信號畸變，保障工業物聯網（IIoT）設備穩定運行。

3. 能源與基礎設施
   在風電變流器、光伏逆變器等場景中，保護通信控制線路免受浪涌沖擊；同時適用于水處理廠、智能樓宇的遠程監控系統。

4. 防爆環境
   EX版本（藍色標識）符合ATEX標準，可在易燃易爆場所（如石油化工）安全使用。

四、安裝與維護便捷性

• 快速部署：模塊化設計支持即插即用，配合橫聯件（如QB 17,8/2）可簡化多組遙信端子的接線。
• 智能檢測：使用V-TSET手持測試儀可現場檢測模塊狀態，確保符合IEC 62305維護標準。
• 壽命管理：當模塊因過載損壞時，紅色LED亮起并觸發遙信報警，提示及時更換，避免隱性故障。

五、總結

魏德米勒VSPC 3/4WIRE 24DC電涌保護器模塊通過模塊化、智能化及高可靠性設計，為工業信號線路提供了全方位的過壓防護解決方案。其緊湊結構、多場景兼容性及便捷維護特性，使其在提升系統安全性的同時，顯著降低運維成本。

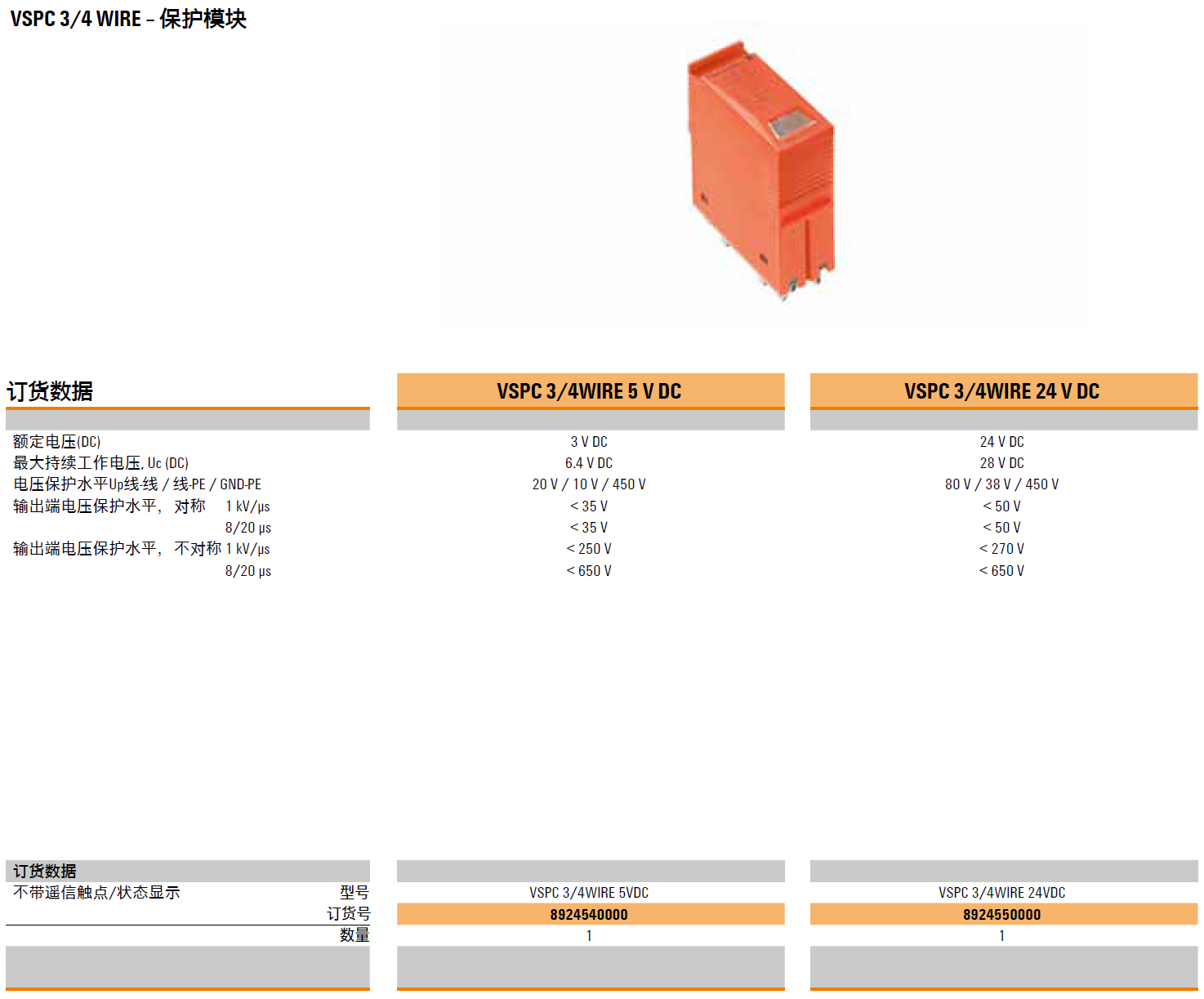

產品型號(貨號)：VSPC 3/4WIRE 5VDC(8924540000)，VSPC 3/4WIRE 24VDC(8924550000)
