一、產品概述

VSSC6 RS485 PA EX 是魏德米勒（Weidmuller）專為RS422/RS485通信線路設計的本質安全型電涌保護器。該產品通過瞬態放電和多重防護機制，有效抵御雷擊、浪涌及電磁干擾，保障工業控制系統在惡劣環境下的信號完整性與設備安全。其緊湊的淺藍色外殼設計（尺寸12.2mm×88.5mm×81mm）適配TS-35導軌安裝，自重僅56g，適用于空間受限的工業場景。

二、核心性能與技術參數

1. 電氣特性

   • 額定參數：支持12V直流電壓，最大輸入電壓35V，額定電流300mA，滿足小功率信號電路需求。
   • 浪涌抑制能力：線-地放電電流峰值達10kA（8/20μs脈沖波形），線間放電電流5kA，電壓保護水平低至2kV（典型值），顯著降低瞬態過壓對后端設備的沖擊。
   • 快速恢復：脈沖響應后恢復時間≤15ms，確保通信中斷后迅速恢復正常，提升系統可靠性。

2. 環境適應性

   • 工作溫度范圍-40℃至+70℃，存儲溫度擴展至-40℃~+80℃，濕度耐受5%~96%（非凝露），覆蓋極端工業環境需求。

3. 信號保真設計

   • 低插入損耗：頻響范圍達250MHz，對高速數據信號傳輸幾乎無影響，避免因保護器件引入的延遲或失真。
   • 本質安全認證：通過無鉛工藝驗證，符合工業設備環保與安全標準。

三、防護機制與工業應用

1. 多級協同防護架構
   借鑒典型RS485保護電路設計理念，VSSC6采用集成化防護方案：

   • 瞬態電壓抑制（TVS）：快速鉗位過電壓，防止靜電放電（ESD）損害；
   • 智能限流技術：通過內部元件限制浪涌電流，避免熱插拔或短路引發的持續故障；
   • 隔離與濾波：減少共模干擾，保障差分信號穩定性。

2. 典型應用場景

   • 工業自動化：用于PLC、DCS等控制系統的RS485/RS422通信端口保護，防止因雷擊或電源耦合導致的信號異常。
   • 智能樓宇與安防：支持長距離（≤1200米）總線部署，確保監控、門禁等設備的可靠通信。
   • 能源與基礎設施：在電力監控、水廠泵站等易受雷擊場景中，提供符合IEC 62305標準的防雷保護。

四、競爭優勢與行業價值

相較于傳統分立式保護方案（如外置氣體放電管+TVS二級防護），VSSC6 RS485 PA EX的集成化設計簡化了安裝流程，降低維護成本。其高放電容量與快速恢復特性，尤其適用于石化、礦山等高風險區域的本質安全電路需求。

五、結語

作為工業通信防護的關鍵組件，VSSC6 RS485 PA EX憑借其高效能、緊湊性與環境適應性，成為RS422/RS485系統電涌保護的優選方案。

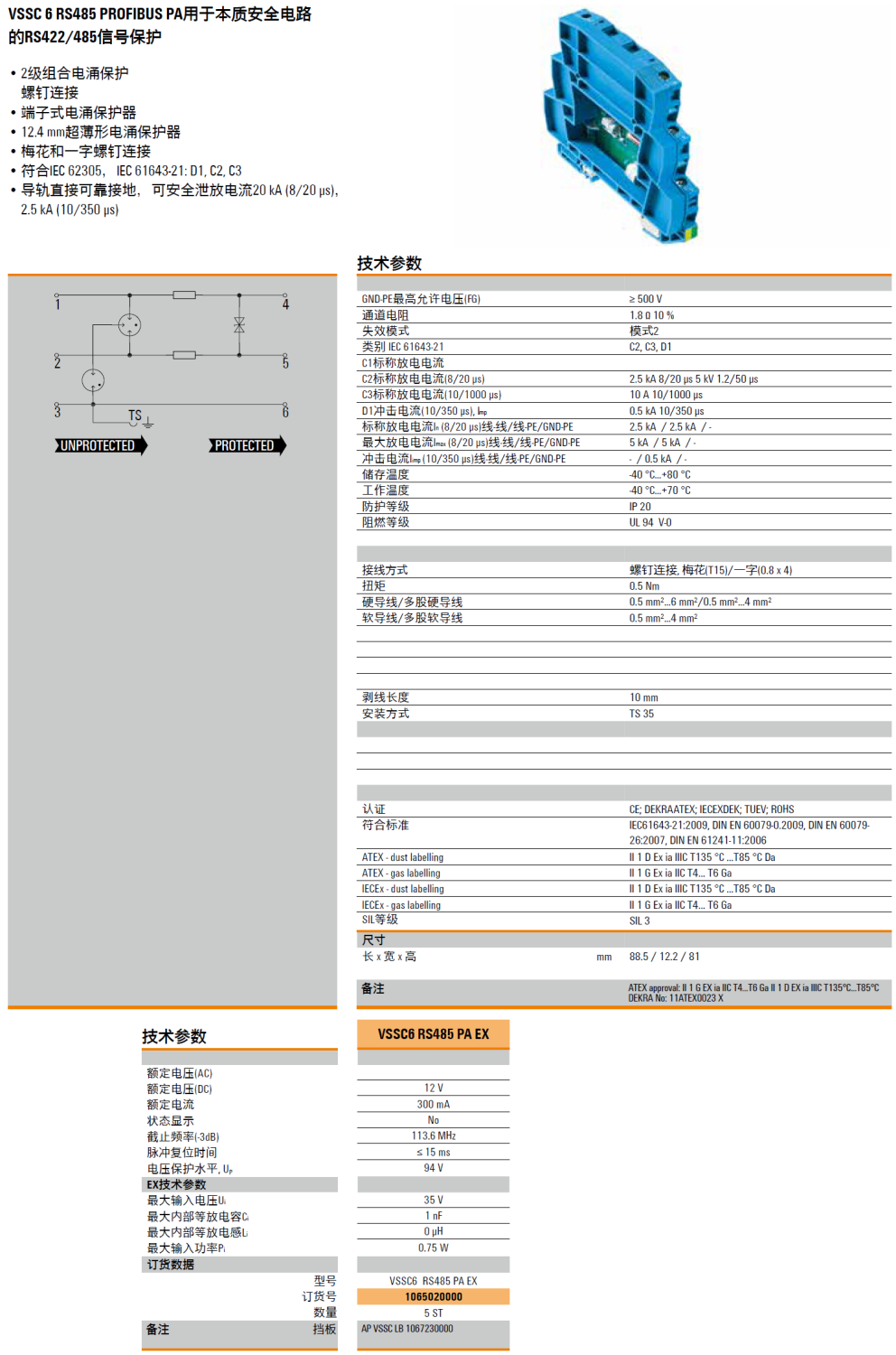

產品型號(貨號)：VSSC6 RS485 PA EX(1065020000)，AP VSSC LB(1067230000)
