一、產品概述與核心技術

1.1 產品定位

UHF Connector/M-F系列專為高頻信號線路設計，適用于50Ω阻抗的同軸電纜系統，覆蓋DC-6GHz寬頻范圍，可有效防護雷電感應過電壓、操作過電壓及靜電放電（ESD）對天饋線設備的損害。其核心目標是通過精準的電壓鉗位和能量泄放，確保信號傳輸?shù)耐暾耘c設備安全性。

1.2 核心技術特點

• 寬頻帶阻抗匹配：采用多層介質結構與精密匹配電路設計，確保在DC-6GHz范圍內駐波比（VSWR）≤1.2，插入損耗≤0.3dB，最大限度減少對信號質量的影響。
• 低分布電容與高耐壓能力：通過優化內部布局和材料選擇，分布電容控制在0.8pF以下，支持高頻信號無衰減傳輸；同時，耐壓水平達±20kV（1.2/50μs沖擊電壓），滿足嚴苛的IEC 61643-21標準。
• 智能監測與物聯網集成：搭載VPU AC IoT模塊，可實時監測漏電流、殘壓及接地狀態，并通過WiFi連接云端平臺（如Microsoft Azure），實現遠程預警與數據分析，提升運維效率。

二、設計原理與創新亮點

2.1 多級防護架構

該產品采用“氣體放電管（GDT）+壓敏電阻（MOV）”復合電路設計：

• 第一級防護：GDT在μs級響應雷電沖擊，通過低阻抗路徑泄放浪涌電流，限制殘壓幅值。
• 第二級防護：MOV進一步鉗位殘壓至設備耐受范圍內，同時抑制高頻振蕩。
• 第三級濾波：集成EMI濾波電路，消除高頻噪聲干擾，確保信號純凈度。

2.2 模塊化與緊湊設計

• 纖薄化結構：模塊寬度僅18mm，支持并聯雙相保護，節省50%柜內空間，適配高密度安裝場景。
• 導軌直連接地：內置彈簧接地裝置，無需額外接線，簡化安裝流程并提升可靠性。

2.3 環境適應性優化

• 寬溫域工作：-40℃至+85℃穩定運行，適用于戶外基站、工業控制柜等極端環境。
• 抗腐蝕設計：外殼采用IP67防護等級的鋁合金材質，耐受鹽霧、潮濕等腐蝕性環境。

三、典型應用場景

3.1 通信基站

在5G基站的天饋系統中，UHF Connector/M-F可抵御雷電直擊和感應過電壓，保護射頻收發模塊免受損壞，保障信號覆蓋穩定性。

3.2 廣播電視傳輸

針對長距離同軸電纜傳輸中的雷電風險，該產品通過低損耗特性減少信號衰減，確保高清音視頻信號無失真?zhèn)鬏敗?/span>

3.3 工業自動化

在PLC、傳感器等精密設備的信號線路上，其納秒級響應能力可有效抑制瞬態干擾，避免誤動作和數據丟失。

3.4 數據中心

配合魏德米勒低壓配電系統解決方案，為光纖、網線等信號線路提供多級防護，支撐云計算與大數據基礎設施的連續運行。

四、性能優勢與行業認證

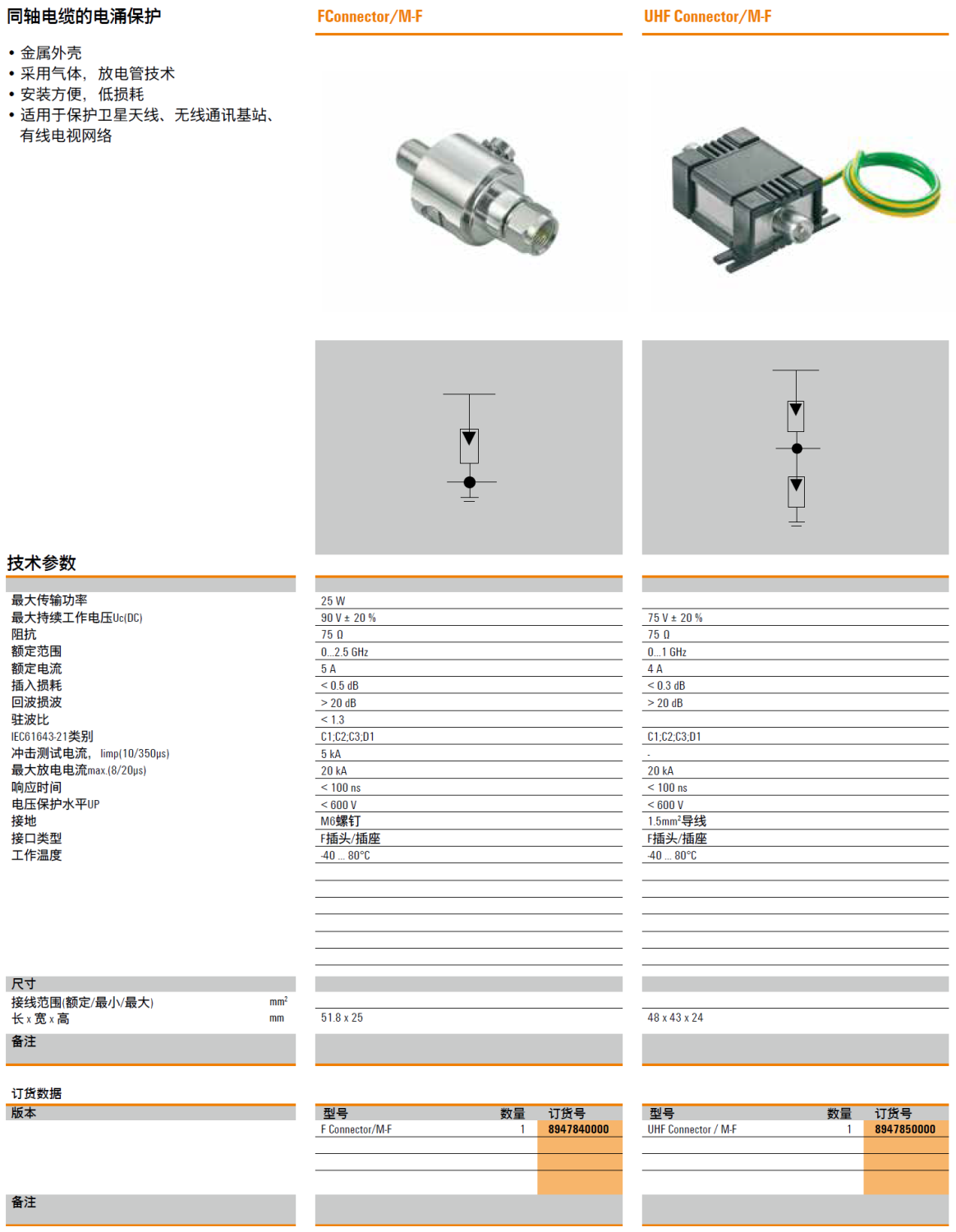

4.1 關鍵參數對比

4.2 認證體系

• 國際標準：通過IEC 61643-21 Class 2認證、EN 55032電磁兼容測試。
• 行業認證：符合UL 1449、GB 18802.11等安全規范，滿足數據中心、軌道交通等場景的嚴苛要求。

五、總結與展望

魏德米勒UHF Connector/M-F系列同軸天饋線電涌保護器，以技術創新為核心，實現了高頻信號防護與智能運維的深度融合。

產品型號(貨號)：F Connector/M-F(8947840000)，UHF Connector/M-F(8947850000)
