一、防雷分區的定義與核心作用

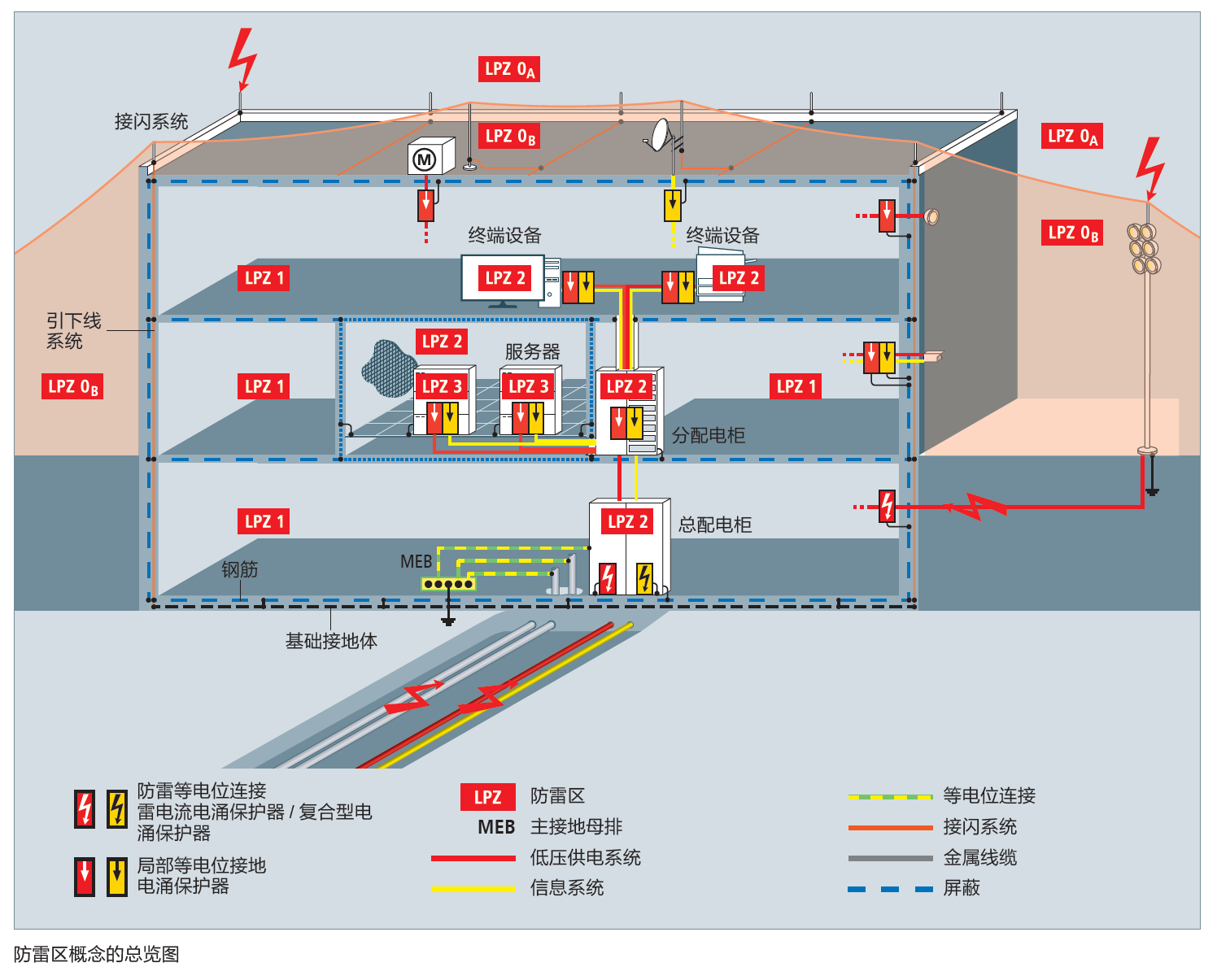

防雷分區（Lightning Protection Zones, LPZ）是雷電防護體系中的核心概念，旨在通過劃分不同電磁環境強度的區域，降低雷擊對建筑物、設備及人員的威脅。其本質是電磁兼容性（EMC）的物理空間劃分，根據雷電流強度、電磁場衰減程度及直接雷擊風險，將受保護區域由外向內劃分為多個層級（如LPZ0A、LPZ0B、LPZ1、LPZ2等），從而實現分級泄放雷電流與電磁能量。

二、防雷分區的分類與特征

1. 外部防雷區（LPZ0A與LPZ0B）

• LPZ0A區：直接暴露于雷電威脅的區域。此區域內物體可能遭受直接雷擊，雷電流未衰減，電磁場強度最高。
• LPZ0B區：位于接閃器保護范圍內，避免直接雷擊，但雷電電磁場仍無衰減，可能傳導部分雷電流。

2. 內部防雷區（LPZ1及后續區域）

• LPZ1區：通過屏蔽措施減少雷電流和電磁場強度，物體不會遭受直接雷擊，流經導體的電流較外部區更小。
• LPZ2及更高區：通過進一步屏蔽與等電位連接，電磁場與雷電流被顯著限制，適用于高敏感設備（如數據中心、精密儀器）的保護。

三、防雷分區的設計原則

1. 分層泄放與能量遞減

通過逐級安裝電涌保護器（SPD），將雷電流從LPZ0A向LPZ2逐層泄放，例如：

• B級SPD：安裝在LPZ0B與LPZ1交界處，泄放10/350μs波形的大電流（如100kA以上）。
• C級與D級SPD：分別用于LPZ1-LPZ2交界及設備前端，限制剩余浪涌電壓至安全范圍（如1.5kV以下）。

2. 等電位連接與屏蔽措施

• 在防雷區交界處，所有金屬導體需通過等電位連接帶實現電位均衡，避免跨區電位差引發二次放電。
• 空間屏蔽（如建筑外層金屬結構、機房屏蔽層）可衰減電磁場強度，LPZ1區屏蔽效能需達20dB以上。

四、防雷分區的實際應用

1. 建筑與基礎設施防護

• 外部防護：通過避雷針、引下線將雷電流導入接地系統，保護LPZ0A區建筑本體。
• 內部防護：在LPZ1區采用屏蔽電纜，LPZ2區設置獨立接地網，確保敏感設備安全。

2. 電力與信號系統協同保護

• 電源線路：按分區安裝B、C、D級SPD，形成“粗保護→精保護”的三級防護鏈。
• 信號線路：在LPZ0A與LPZ1交界處安裝同軸電纜保護器（如75Ω視頻防雷器），防止電磁脈沖干擾。

五、技術標準與動態調整

我國《建筑物防雷設計規范》（GB 50057-2010）明確防雷分區需結合建筑用途、雷電活動頻率及設備敏感性動態調整。例如，數據中心可能需增設LPZ3區，而普通住宅僅需劃分至LPZ1區。此外，國際標準IEC 62305-4進一步強調分區與電磁兼容的關聯性，為全球范圍的設計提供統一框架。

六、總結

防雷分區是系統性雷電防護的基石，通過科學劃分電磁環境、分級泄放能量及多級防護裝置協同，顯著降低雷擊風險。隨著電子設備復雜度提升，分區設計需結合具體場景動態優化，以實現安全性與經濟性的平衡。咨詢熱線：0731-89729721。
