一、設計原則與規范依據

1. 綜合防護原則
   方案遵循“前端攔截+傳輸屏蔽+末端精細保護”策略，通過接閃器、接地系統、SPD（電涌保護器）及等電位連接，實現雷電流安全泄放。
2. 負荷分級與供電可靠性
   別墅電氣系統屬于一級負荷，需配置雙路市電+UPS+應急電源冗余設計，關鍵設備（如電梯、智能家居系統）增設獨立應急電源。

二、直擊雷防護措施

1. 接閃器部署
   • 在屋頂屋脊或煙囪頂部安裝華保防雷系列不銹鋼避雷針，高度根據滾球法計算確定，保護范圍覆蓋整個建筑。
   • 沿屋頂邊緣敷設熱鍍鋅扁鋼避雷帶（截面≥40mm×4mm），形成閉合回路，支架間距≤1m。
2. 引下線設計
   • 利用結構柱主筋（≥2根φ10mm圓鋼）作為引下線，或額外敷設熱鍍鋅扁鋼（截面≥40mm×4mm），間距≤18m。
   • 引下線與避雷帶、避雷針連接處需焊接并防腐處理。

三、感應雷防護方案

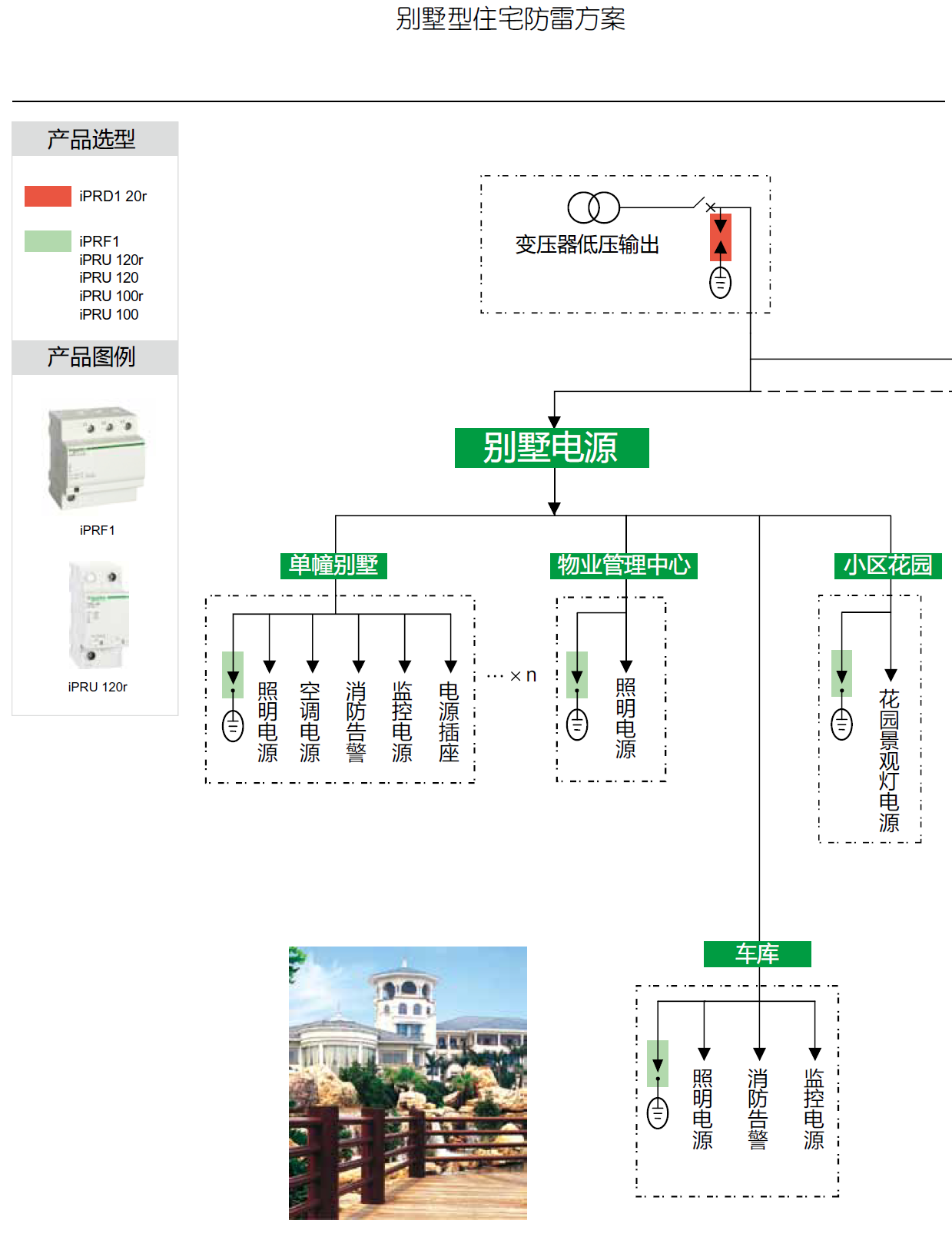

1. 電源線路防護
   • 在總配電箱安裝Ⅰ級電源浪涌保護器，通流容量≥80kA@8/20μs，保護UPS及末端設備。
   • 電源線采用金屬線槽或穿金屬管敷設，并兩端接地。

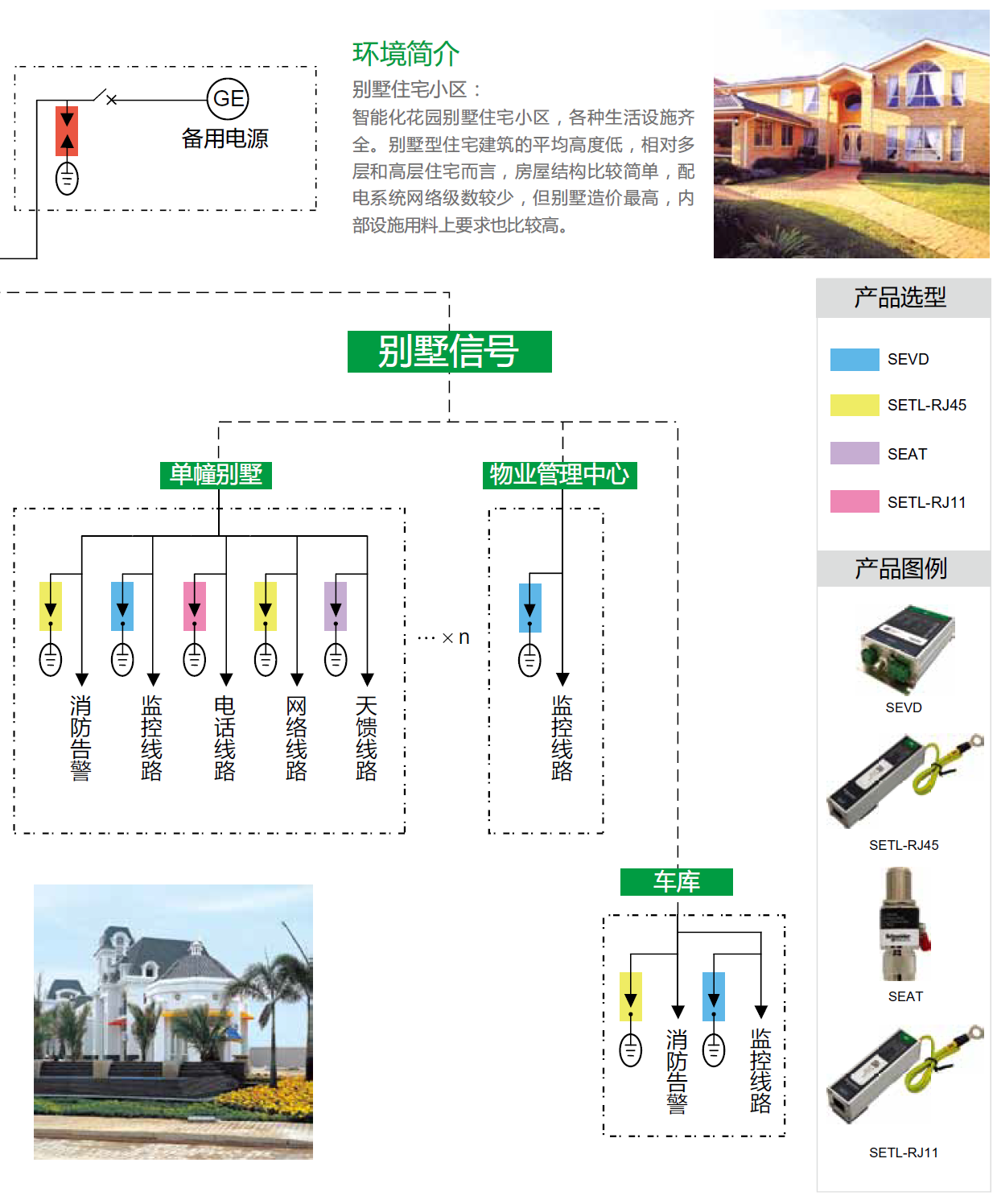

2. 信號線路防護
   • 通信線、網絡線、監控線入戶端安裝信號防雷器，抑制雷電感應過電壓。
   • 弱電系統采用屏蔽電纜并就近接地。

四、接地系統優化

1. 接地裝置配置
   • 采用垂直接地極+水平接地網組合方案，接地電阻≤10Ω（高土壤電阻率區域用降阻劑）。
   • 接地極選用熱鍍鋅角鋼（50×50×5mm）或鋼管（DN50），埋深≥2.5m，間距≥5m。
2. 等電位連接
   • 將金屬門窗、欄桿、設備外殼等與接地網連接，過渡電阻≤0.03Ω。
   • 弱電機房設置局部等電位端子板，連接所有金屬管線。

五、智能監測與長效運維

1. 物聯網集成
   • 部署防雷云平臺，實時監測雷電活動、接地電阻及SPD狀態，聯動關閉非必要設備。
   • 歷史數據存儲6個月，支持導出分析以優化防護策略。
2. 定期檢測與維護
   • 每季度檢查避雷針、引下線腐蝕情況，每年測量接地電阻。
   • 雷雨季前完成SPD更換，雷擊后啟動應急響應程序。

六、特殊場景適配

1. 重輕鋼別墅防雷
   • 利用鍍鋅鋼龍骨與地面連接形成法拉第籠效應，電流通過龍骨導入地下，無需額外避雷針。
   • 金屬構件與絕緣材料間需加強等電位連接。
2. 鄉村別墅防雷
   • 結合地形設置自然接地體（如接地樁+垂直接地極），降低施工成本。
   • 避雷帶與周邊樹木保持安全距離，避免遮擋保護范圍。

結語

別墅防雷方案通過“多級防護+智能監測+全場景適配”，實現從直擊雷攔截到信號傳輸?shù)娜溌繁Ｗo(hù)。某高端別墅項目實施后，設備故障率降低40%，年維護成本減少25%。

住宅類防雷方案設計依據

IEC62305《雷電保護標準》
GA173-2002《計算機信息系統防雷保安器》
GB2887-2011《計算機場地技術條件》
ITU K25《光纜的防雷》
GB50343-2012 《建筑物電子信息系統防雷設計規范》
GB50057-2010 《建筑物防雷設計規范》
GB50174-2008《電子計算機機房設計規范》
GB50200-2002《有線電視系統工程技術規范》
GB50198-2011《民用閉路監視電視系統工程技術規范》
GB/T50311-2007 《建筑與建筑群綜合布線系統工程設計規范》
