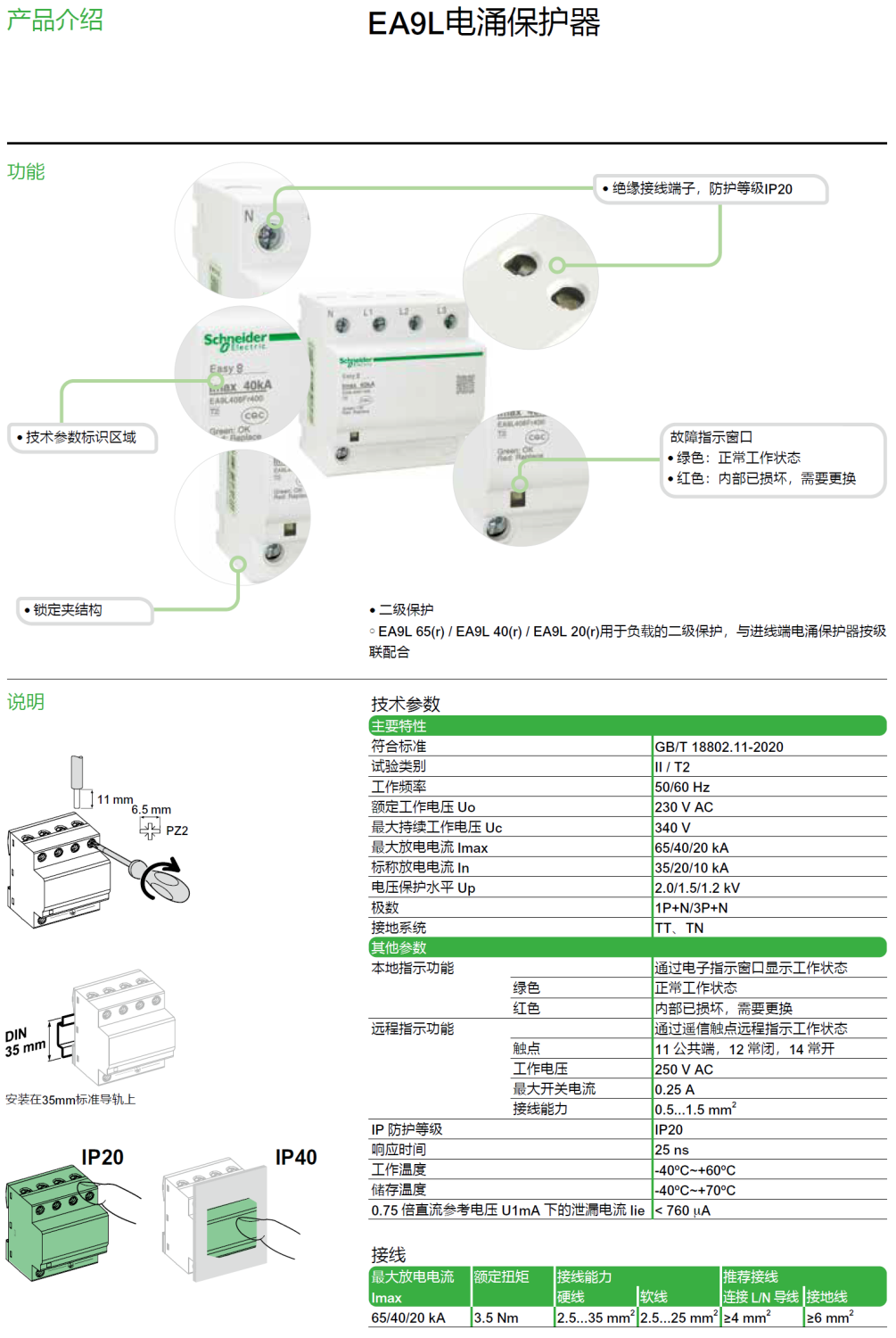

一、產品概述

EA9L 20R 3P+N是施耐德電氣推出的固定式電涌保護器，采用3P+N結構設計，專為交流50/60Hz、額定電壓380V的供電系統或光伏系統設計。其核心由三個壓敏電阻模塊和一個放電間隙組成，實現對火線（L）、零線（N）及地線（PE）的全面保護，適用于TT系統（安裝于剩余電流保護器前端）及TN-S系統。

二、技術特性與優勢

1. 雙重保護機制

   • 差模保護：通過三個壓敏電阻模塊并聯于火線與零線之間，抑制線路間的瞬態過電壓。
   • 共模保護：放電間隙連接零線與地線，防止地電位反擊及線路對地過電壓。
   • 無漏電流設計：對地絕緣電阻高，供電系統故障時仍能保持安全。

2. 靈活適配場景

   • TT系統：需在剩余電流保護器（RCD）前端安裝，確保人身與設備雙重防護。
   • TN-S系統：可直接安裝于配電柜中，簡化系統架構。
   • 工業與商業環境：適用于電力設備、通信線路及精密儀器的電涌防護，符合IEC 61643-11標準。

3. 關鍵參數

   • 持續運行電壓（Uc）：AC 350V（典型值），適應電網電壓波動。
   • 放電電流能力：支持10kA至120kA（根據型號配置），滿足不同暴露等級需求。
   • 響應時間：毫秒級快速響應，殘壓低至設備耐壓值的80%以下。

三、安裝與維護規范

1. 安裝要求

   • 引線長度：相線/零線≤1m，接地線≤0.5m，超長時需增大導線截面。
   • 接地電阻：需≤4Ω，確保雷電流有效泄放。
   • 位置選擇：優先安裝在配電柜下部，PE端就近連接接地排，縮短引線路徑。

2. 維護建議

   • 定期檢查：每年雷雨季前通過故障指示窗口（白色為正常，紅色需更換）確認模塊狀態。
   • 級聯配合：與前端SPD按1:3比例配置放電電流，形成多級防護網絡。

四、總結

施耐德EA9L 20R 3P+N電涌保護器憑借其結構緊湊、防護全面及高可靠性，成為復雜電氣環境下的理想選擇。合理選型與規范安裝可顯著降低雷電災害風險，保障系統長期穩定運行。

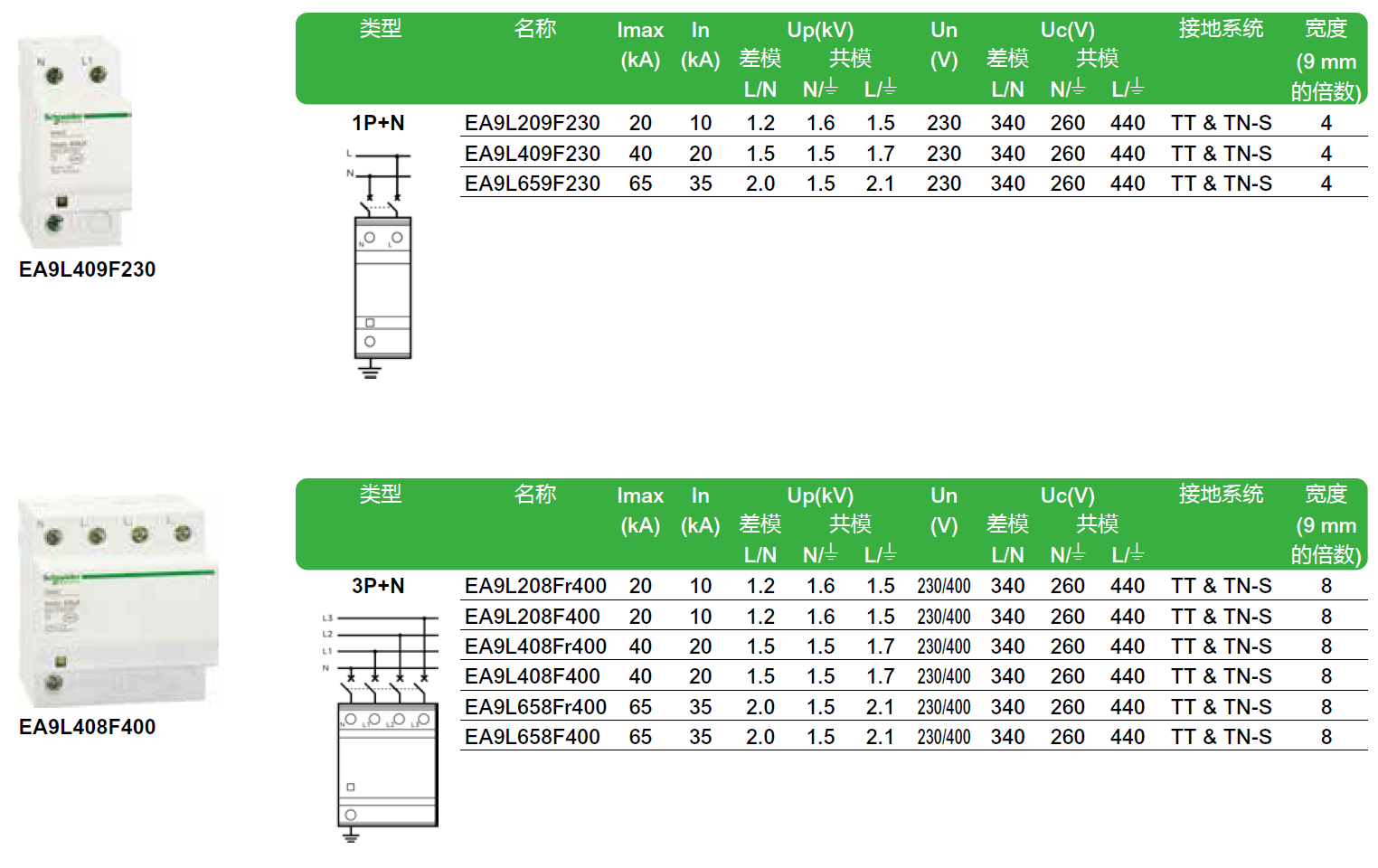

產品型號/產品號： EA9L 20 1P+N，EA9L 20 3P+N，EA9L 20r 3P+N，EA9L209F230 1P+N，EA9L208FR400 3P+N，EA9L208F400 3P+N
