一、產品概述

施耐德PRD 40R 3P+N是一款可插拔式電涌保護器，專為交流50/60Hz、額定電壓380V的供電系統設計，適用于TT系統（需安裝在剩余電流保護器前端）及TN-S系統。其核心功能是通過限制瞬時過電壓（如雷電或設備操作引起的浪涌）保護下游設備，確保系統穩定運行。

---

二、技術參數與設計特點

1. 核心性能

   • 標稱放電電流（In）：20kA（8/20μs波形），可承受單次大電流沖擊。
   • 最大放電電流（Imax）：40kA，提供更高強度的防護。
   • 響應時間：≤0.1秒，快速切斷異常電流。
   • 最大持續工作電壓（Uc）：340V AC，適應常見電網波動。
   • 溫度范圍：-40°C至+80°C，適應惡劣環境。

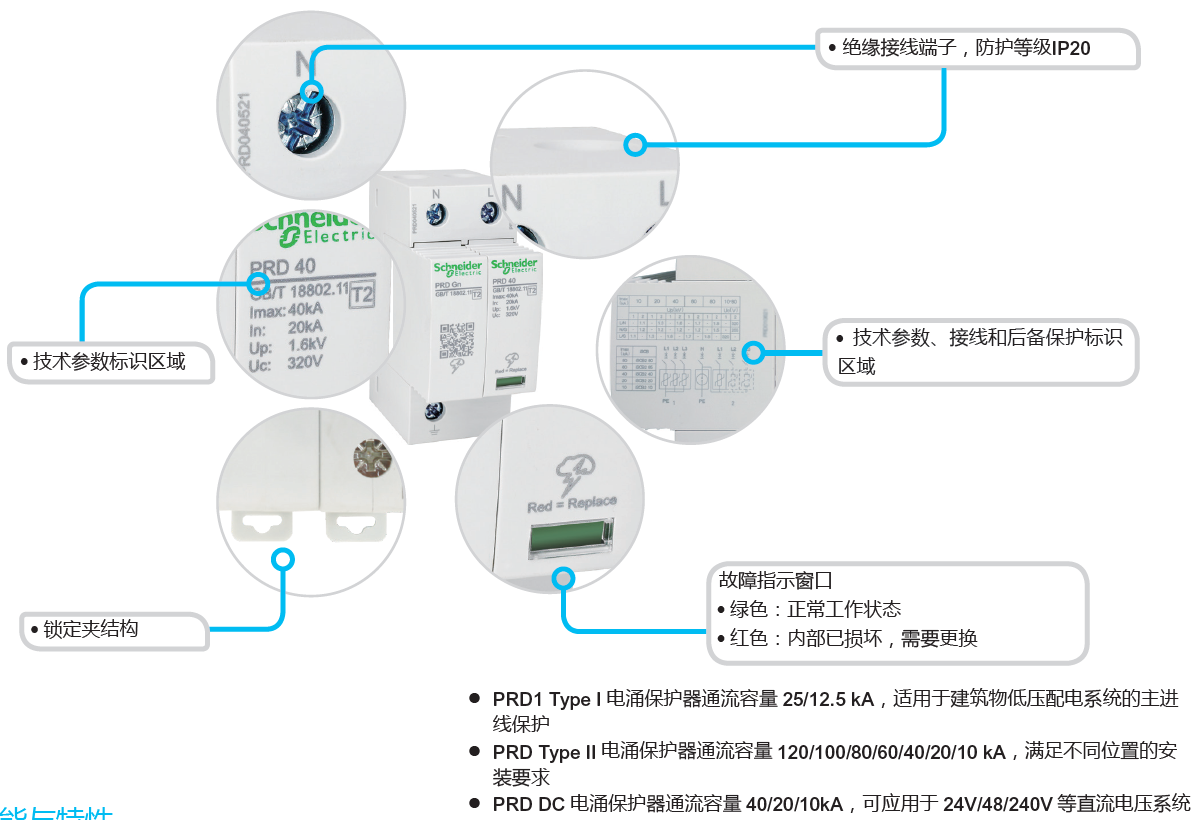

2. 獨特設計

   • 3P+N結構：由三個壓敏電阻模塊和一個放電間隙組成，實現差模保護（L-N）與共模保護（N-PE）雙重防護，無漏電流風險。
   • 可插拔設計：支持快速更換模塊，減少停機時間，提升維護效率。
   • 可視化指示：通過顏色變化（白/紅）提示模塊狀態，便于運維管理。

---

三、應用場景

1. 工業與商業系統
   • 適用于工廠、數據中心等場景，保護電機、PLC、通信設備等敏感負載。
2. 光伏系統
   • 在光伏逆變器前端安裝，防止雷擊或電網波動對光伏組件造成損害。
3. TT系統防護
   • 當SPD位于剩余電流保護器（RCD）前端時，3P+N結構可有效隔離地電位反擊，符合安全規范。

---

四、安裝與維護建議

1. 安裝要求
   • 需斷電操作，并聯接入電源線路，與被保護設備距離不超過5米。
   • 接地線長度應≤0.5米，接地電阻需＜4Ω，確保泄流路徑可靠。
2. 維護周期
   • 每年雷雨季前檢查模塊狀態，失效時立即更換。
   • 建議前端加裝小型斷路器或熔絲，防止過載。

---

五、施耐德品牌優勢

施耐德PRD系列電涌保護器以高可靠性和智能化設計著稱，其原廠配件與嚴格品控保障了長期穩定運行。此外，產品符合IEC 61643-11等國際標準，可提供定制化解決方案以滿足特殊需求。

---

結語

施耐德PRD 40R 3P+N電涌保護器憑借其高效防護能力、靈活適配性及便捷維護特性，成為電氣系統防雷浪涌的優選方案。合理選型與規范安裝可顯著降低設備損壞風險，保障系統安全運行。

注：PRD 10~120kA為插拔式產品。

型號/貨號：
PRD 120r 1P+N（PRD120521），PRD 120 1P+N（PRD120520），PRD 100r 1P+N（PRD100521），PRD 100 1P+N（PRD100520），PRD 80r 1P+N（PRD080521），PRD 80 1P+N（PRD080520），PRD 60r 1P+N（PRD060521），PRD 60 1P+N（PRD060520），PRD 40r 1P+N（PRD040521），PRD 40 1P+N（PRD040520），PRD 20r 1P+N（PRD020521），PRD 20 1P+N（PRD020520），PRD 10r 1P+N（PRD010521），PRD 10 1P+N （PRD010520）；

PRD 120r 3P（PRD120321），PRD 120 3P（PRD120320），PRD 100r 3P（PRD100321），PRD 100 3P（PRD100320），PRD 80r 3P（PRD080321），PRD 80 3P（PRD080320），PRD 60r 3P（PRD060321），PRD 60 3P（PRD060320），PRD 40r 3P（PRD040321），PRD 40 3P（PRD040320），PRD 20r 3P（PRD020321），PRD 20 3P（PRD020320），PRD 10r 3P（PRD010321），PRD 10 3P（PRD010320）；

PRD 120r 3P+N（PRD120621），PRD 120 3P+N（PRD120620），PRD 100r 3P+N（PRD100621），PRD 100 3P+N（PRD100620），PRD 80r 3P+N（PRD080621），PRD 80 3P+N（PRD080620），PRD 60r 3P+N（PRD060621），PRD 60 3P+N（PRD060620），PRD 40r 3P+N（PRD040621），PRD 40 3P+N（PRD040620），PRD 20r 3P+N（PRD020621），PRD 20 3P+N（PRD020620），PRD 10r 3P+N（PRD010621），PRD 10 3P+N（PRD010620）。
