一、設計原則與規范依據

1. 綜合防護原則
   采用“前端攔截+傳輸屏蔽+末端精細保護”策略，通過接閃器、接地系統、SPD（電涌保護器）及等電位連接，實現雷電流安全泄放。
2. 負荷分級與供電可靠性
   多層住宅屬于一級負荷，需配置雙路市電+UPS+應急電源冗余設計，關鍵設備（如電梯、智能家居系統）增設獨立應急電源。

二、接閃系統設計

1. 避雷帶/避雷網部署
   • 在屋頂女兒墻或屋脊安裝鍍鋅扁鋼避雷帶（截面≥40mm×4mm），沿屋面邊緣形成閉合回路，支架間距≤1m。
   • 屋面寬度＞20m時，增設避雷帶形成20m×20m網格，確保保護無死角。
2. 引下線優化
   • 利用混凝土柱內主鋼筋（≥2根φ10mm圓鋼）作為引下線，與避雷帶焊接連接，減少明裝引下線的維護成本。
   • 引下線間距≤25m，接地電阻≤10Ω（高土壤電阻率區域采用降阻劑）。

三、接地系統設計

1. 共用接地裝置
   • 以基礎鋼筋形成環形閉合接地網，所有金屬管道、設備外殼均需就近接地，過渡電阻≤0.03Ω。
   • 接地極采用鍍鋅角鋼（50×50×5mm）或鋼管（DN50），埋深≥2.5m，間距≥5m。
2. 等電位連接
   • 在配電室、弱電機房設置局部等電位端子板，連接所有金屬管線及設備外殼，消除電位差。

四、內部防雷措施

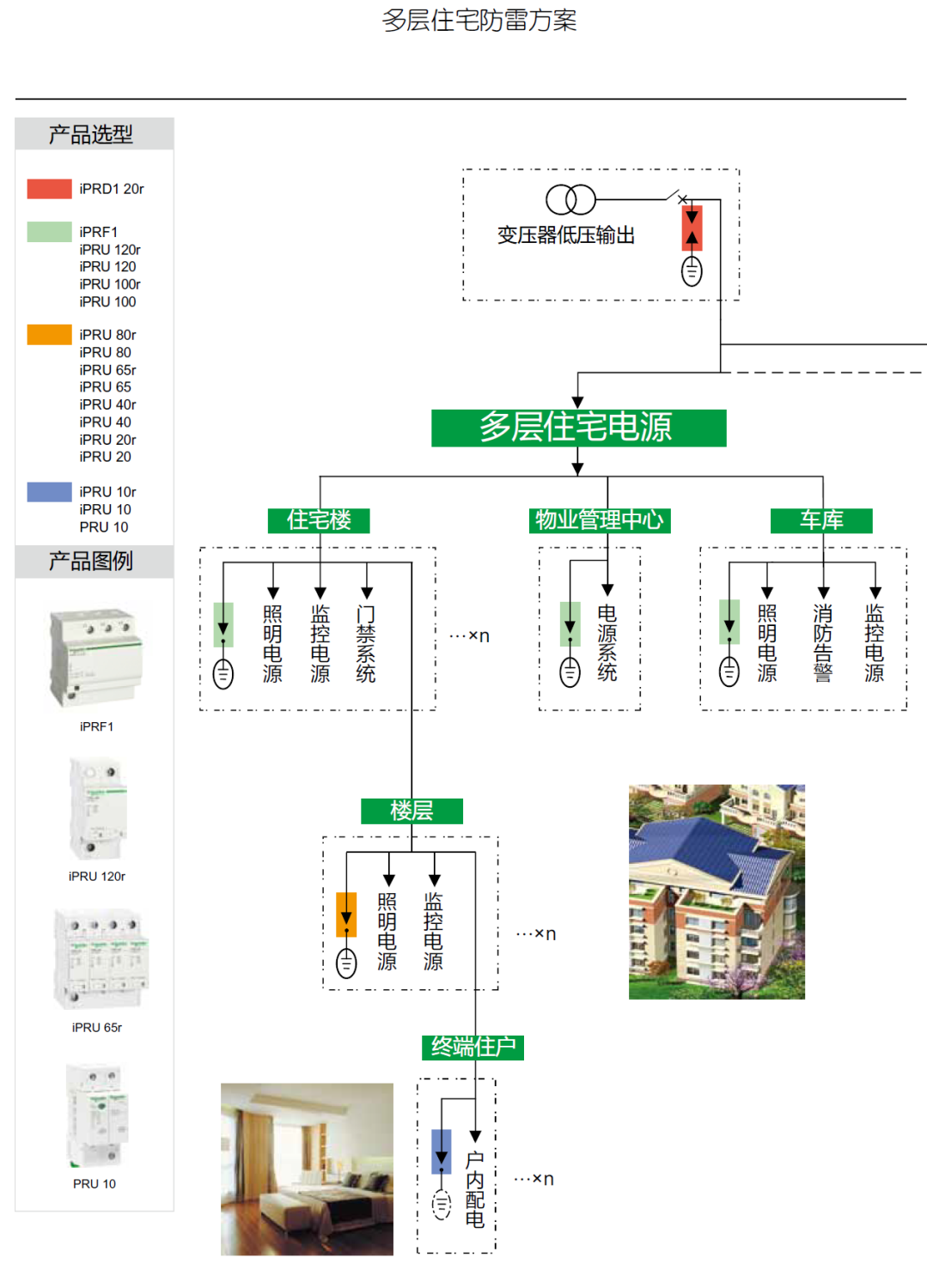

1. 多級SPD配置
   • 一級防護（總配電箱）：安裝80kA@8/20μs三相電源避雷器，保護UPS及總配電柜。
   • 二級防護（單元開關箱）：配置40kA單相避雷器，抑制殘余電壓。
   • 三級防護（住戶配電箱）：加裝20kA精細電源防雷插座，限制殘壓至設備耐受范圍。

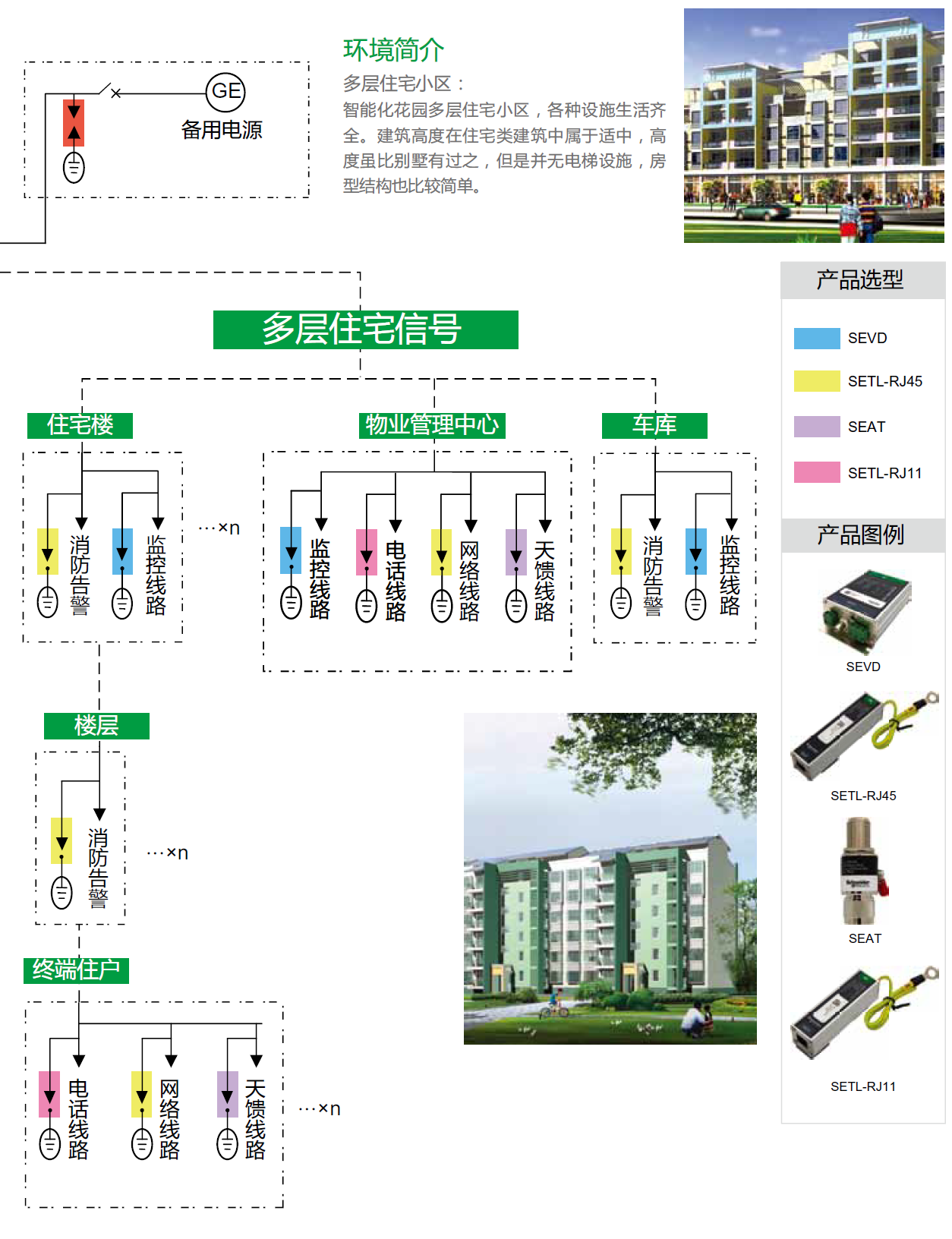

2. 信號線路防護
   • 通信線、監控線采用屏蔽電纜并就近接地，入戶端安裝信號防雷器。

五、智能監測與長效運維

1. 物聯網集成
   • 部署防雷云平臺，實時監測雷電活動、接地電阻及SPD狀態，聯動關閉非必要設備。
   • 歷史數據存儲6個月，支持導出分析以優化防護策略。
2. 定期檢測與維護
   • 每季度檢查接地電阻、避雷器狀態，雷擊計數器超閾值時立即更換模塊。
   • 雷雨季前完成防雷裝置檢測，確保設備有效性。

六、實施案例與效益

• 某多層住宅項目：通過安裝CSHBFL-M385/25G一級SPD+CSHBFL-M385/40二級SPD，設備故障率降低30%，年維護成本減少25%。
• 成本效益：初始投資約25萬元（含防雷器、接地施工及智能監測設備），設備損壞率預計降低至1.5%以下，2年內收回成本。

結語

多層住宅防雷方案通過“多級防護+智能監測+全場景適配”，實現從直擊雷攔截到信號傳輸?shù)娜溌繁Ｗo。結合定期檢測、員工培訓及應急預案演練，可顯著降低雷電災害風險，保障居住安全與資產價值。

住宅類防雷方案設計依據

IEC62305《雷電保護標準》
GA173-2002《計算機信息系統防雷保安器》
GB2887-2011《計算機場地技術條件》
ITU K25《光纜的防雷》
GB50343-2012 《建筑物電子信息系統防雷設計規范》
GB50057-2010 《建筑物防雷設計規范》
GB50174-2008《電子計算機機房設計規范》
GB50200-2002《有線電視系統工程技術規范》
GB50198-2011《民用閉路監視電視系統工程技術規范》
GB/T50311-2007 《建筑與建筑群綜合布線系統工程設計規范》
