一、系統設計原則

1. 綜合防護原則
   采用"限流+限壓+屏蔽"的綜合防護策略，通過電涌保護器（SPD）、等電位連接、屏蔽電纜等多層級防護手段，降低雷電對數據采集系統的破壞風險。
2. 分層保護原則
   按照LPZ（防雷保護區）分區防護標準，對數據采集系統進行分級防護：
   • LPZ0A區：重點防護直擊雷，通過接閃器（如避雷針）和引下線導流；
   • LPZ1-LPZn區：通過SPD和屏蔽措施防護感應雷電涌。
3. 接地要求
   • 系統接地電阻≤1Ω，避雷裝置與電子設備共用地線時接地電阻≤10Ω；
   • 采用聯合接地網，將金屬設備、管道、框架等通過接地母排互聯。

二、直擊雷防護措施

1. 外部防雷系統
   • 在數據采集站房周邊設置避雷針（網）或避雷帶，保護范圍需覆蓋設備安裝區域；
   • 對金屬設備本體（如儀表柜）進行直接接地，利用設備金屬框架作為引下線。
2. 內部防護
   • 避免儀表安裝在設備頂端或突出位置，防止成為接閃體；
   • 非金屬設備頂部儀表需就近接地，并加裝金屬防護箱。

三、感應雷防護措施

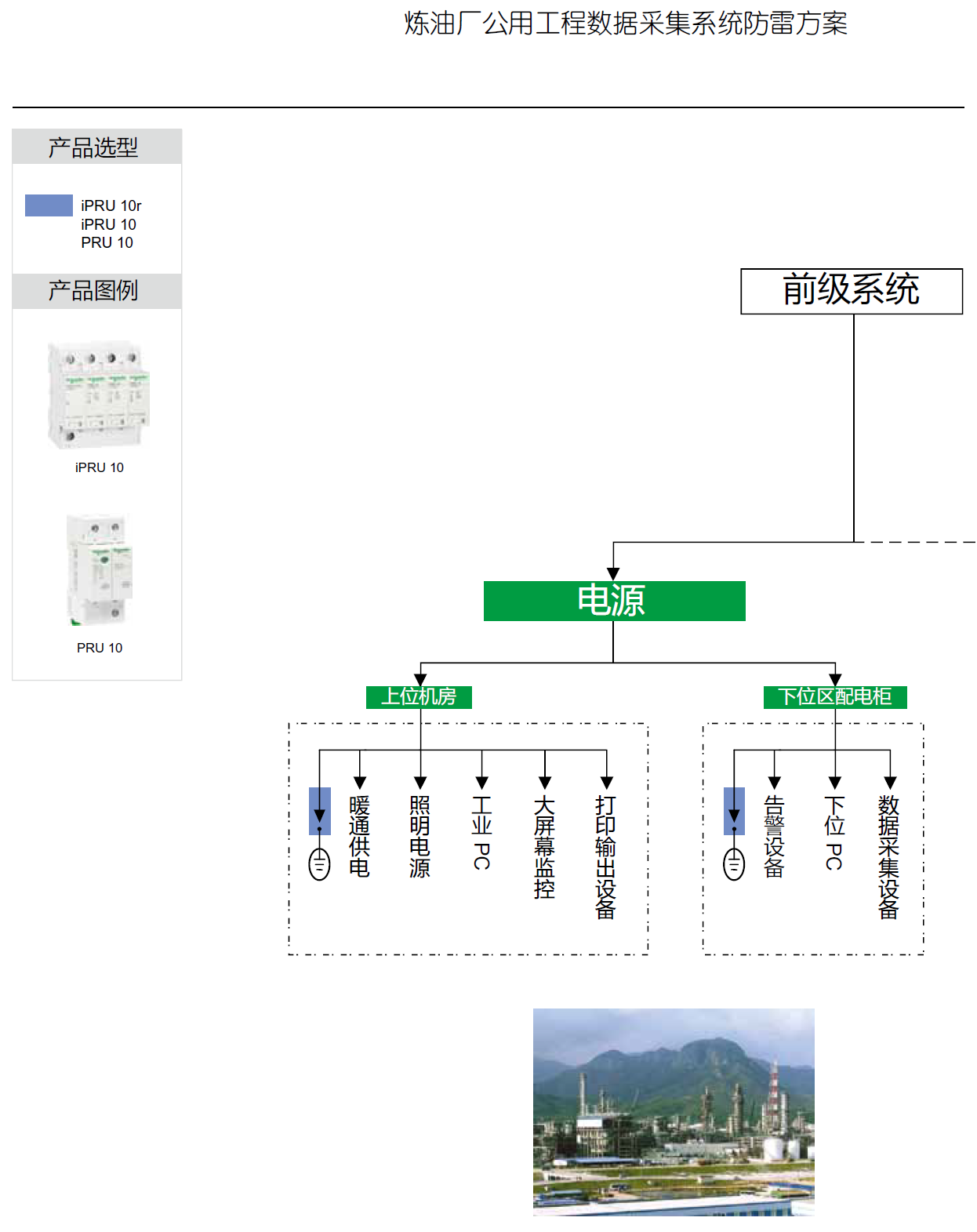

1. 電源線路防護
   • 總配電箱安裝Ⅰ級SPD（如三相電源防雷箱），分配電箱安裝Ⅱ級SPD，末端設備前安裝Ⅲ級SPD；
   • 采用鎧裝電纜或穿金屬管埋地引入，埋地長度≥15m。

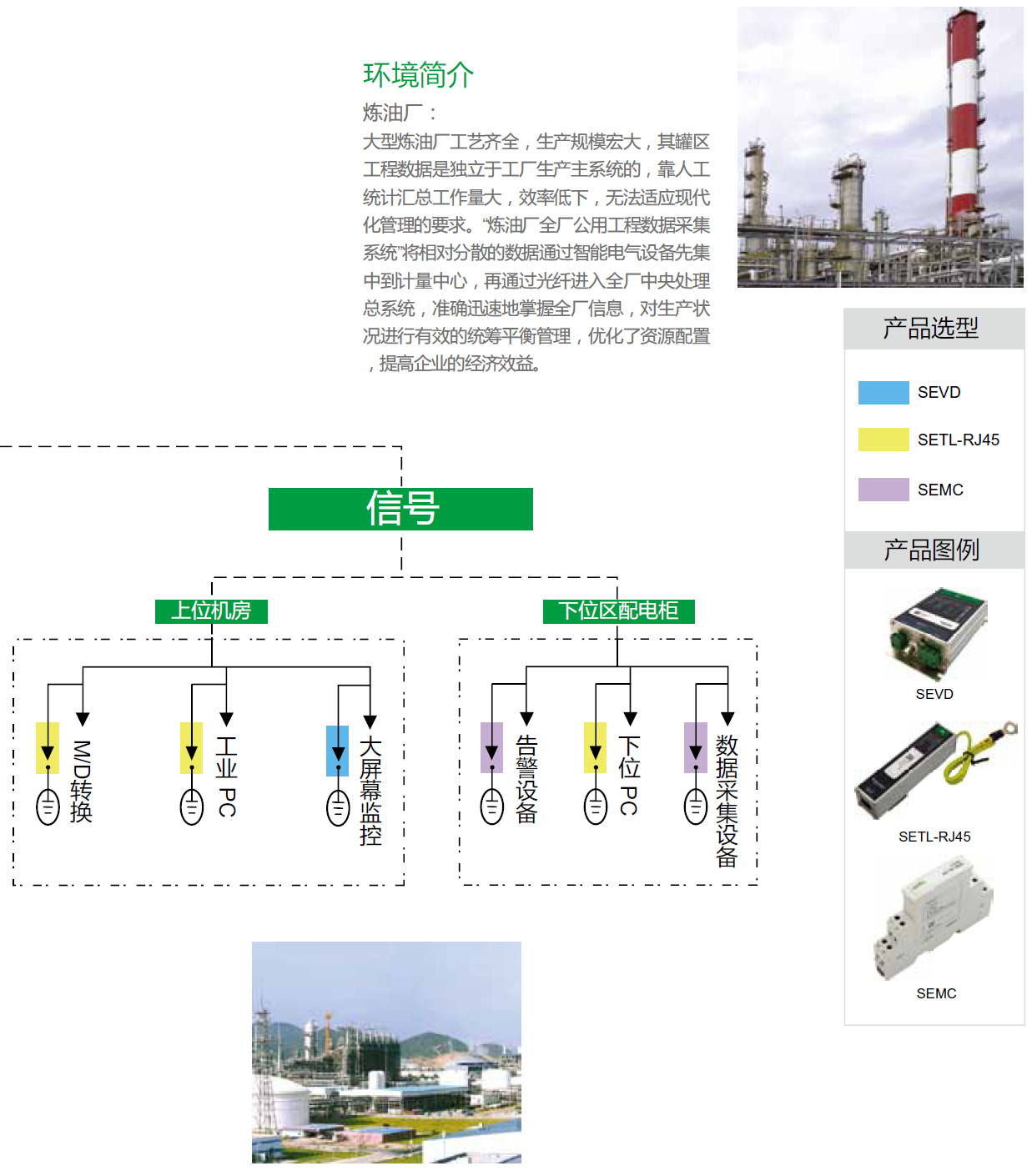

2. 信號線路防護
   • 使用屏蔽雙絞線，屏蔽層兩端接地并接入等電位連接網絡；
   • 信號線與電源線間距≥10cm，交叉時采用金屬管跨接。
3. 設備級防護
   • 儀表采用旋入式SPD（如防爆型管式浪涌保護器），安裝于空置進線口；
   • 控制柜、接線箱等金屬外殼通過接地螺釘與等電位網連接。

四、系統級防護強化

1. 等電位連接
   • 通過接地母排將數據采集設備、金屬管道、框架等連接成等電位體；
   • 平行敷設的金屬管道間距≤100mm時需跨接，交叉時需短接。
2. 屏蔽措施
   • 控制室采用金屬屏蔽墻體，門窗設置金屬網并接地；
   • 電纜溝、橋架采用金屬封閉結構，內部敷設信號線時需單獨屏蔽。
3. 環境適應性
   • 在高雷暴區（年雷暴日＞40天）采用增強型防護方案，如增加SPD級數、縮短接地引線長度。

五、監測與維護

1. 實時監測系統
   • 部署雷電監測傳感器和接地電阻在線監測裝置，數據接入物聯網管理平臺；
   • 設置閾值預警（如接地電阻＞10Ω時自動報警）。
2. 定期維護
• 每年雷雨季前檢測SPD性能參數，更換失效器件；
• 每半年檢查等電位連接點腐蝕情況，修復斷裂或松動的跨接線。

工業類防雷方案設計依據

煉油廠
GB50057-2010 《建筑物防雷設計規范》
GB15599-2009《石油與石油設施雷電安全規范》
GB50160-2008《石油化工企業設計防火規范》
GB50174-2008《計算機房防雷設計規范》
GB9361-88《計算站場地安全要求》
GA173-2002《計算機信息系統防雷保安器》
IEC62305《雷電保護標準》
IEC 61643《SPD電源防雷器》
IEC 61644《SPD 通訊網絡防雷器》
