一、產品概述

菲尼克斯TTC-6P-1X2-F-M-24DC-UT-I（訂貨號2906781）是一款專為浮地信號回路設計的電涌保護器，廣泛應用于工業自動化、過程控制及通信系統中。其核心功能是防護敏感信號線路（如0-20 mA電流回路）免受雷擊、電磁脈沖等瞬態過電壓的損害，尤其適用于需要兼容HART協議的場景。

該產品采用模塊化設計，內置狀態指示燈和分?jǐn)嗟堕l，支持快速故障診斷與維護。通過氣體放電管間接接地技術，既保障了信號回路的浮地特性，又實現了高效的電涌能量泄放。其緊湊的外形（高度105.8 mm，寬度6.2 mm）和DIN導軌安裝方式，便于集成到各類控制柜中。

二、核心技術與性能參數

1. 電氣性能

• 額定電壓：24 V DC，最大持續工作電壓30 V DC；

• 標稱放電電流（8/20 μs）：線芯-線芯/線芯-地/線芯-信號接地均為5 kA；

• 脈沖放電電流（10/350 μs）：各路徑0.5 kA；

• 電壓保護水平（Up）：線芯-線芯≤200 V（C1級），線芯-地≤900 V（C1級），滿足高精度信號保護需求。

2. 環境適應性

• 工作溫度：-40°C至85°C；

• 防護等級：IP20，適用于室內工業環境；

• 抗?jié)穸?/span>：5%至95%（無凝露），適應復雜工況。

3. 結構設計

• 連接方式：螺釘連接（M3螺紋），支持0.2-4 mm2導線；

• 材料：阻燃PBT外殼（UL 94 V-0認證），灰色（RAL 7042）與淺灰（RAL 7035）配色，兼具耐用性與辨識度。

三、應用場景與優勢

1. 典型應用

• 工業控制系統：保護PLC、DCS中的模擬量信號（如4-20 mA回路）；

• 通信網絡：HART協議設備、現場總線系統的防雷保護；

• 新能源領域：光伏逆變器、風電變流器的信號端口防護。

2. 核心優勢

• 兼容性：支持HART協議，不影響信號傳輸質量；

• 快速響應：線芯-線芯路徑響應時間≤1 ns，顯著降低設備損壞風險；

• 狀態監控：內置LED指示燈實時顯示保護器工作狀態，簡化運維流程。

四、安裝與維護指南

1. 安裝要點

   • 采用DIN導軌安裝，確保穩固；

   • 導線連接時按扭矩要求（0.5-0.6 Nm）緊固螺釘，避免接觸不良。

2. 維護建議

   • 定期檢查指示燈狀態，若紅色報警需及時更換；

   • 在雷電多發區域，建議每2年進行一次性能檢測。

五、市場定位與價格分析

TTC-6P-1X2-F-M-24DC-UT-I的參考價格區間為580-780元人民幣，具體成交價因供應商與采購量浮動。該產品憑借菲尼克斯品牌的技術背書與高可靠性，在電力、石化、軌道交通等高要求行業中占據重要市場份額。

結語

菲尼克斯TTC-6P-1X2-F-M-24DC-UT-I信號防雷器通過精準的電氣設計與嚴苛的環境適應性測試，為工業信號系統提供了全方位的保護方案。

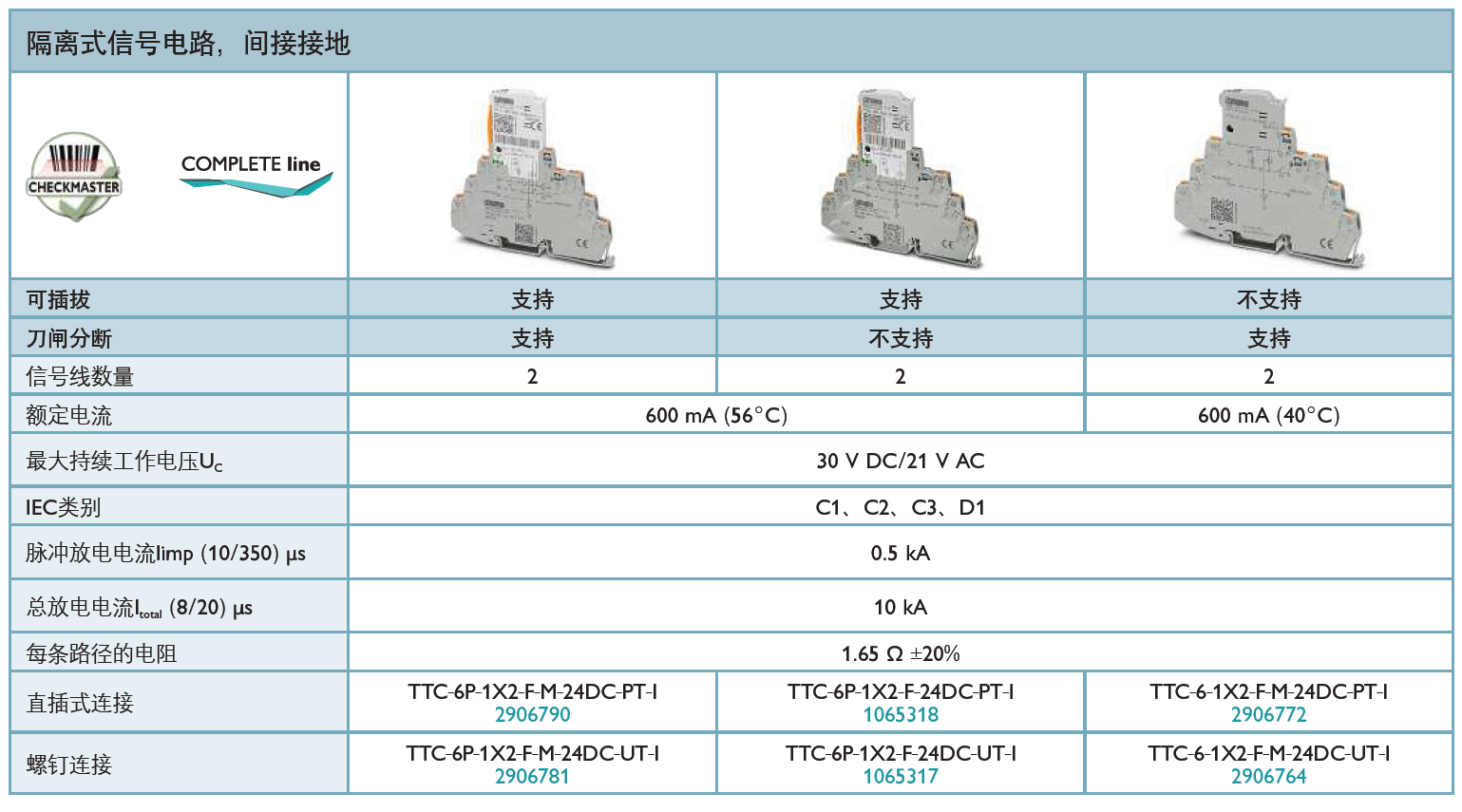

產品型號(貨號)：TTC-6P-1X2-F-M-24DC-PT-I(2906790)，TTC-6P-1X2-F-M-24DC-UT-I(2906781)，TTC-6P-1X2-F-24DC-PT-I(1065318)，TTC-6P-1X2-F-24DC-UT-I(1065317)，TTC-6-1X2-F-M-24DC-PT-I(2906772)，TTC-6-1X2-F-M-24DC-UT-I(2906764)
