產品概述

PT-IQ-1X2-24DC-PT 是菲尼克斯（Phoenix Contact）品牌推出的一款專為工業自動化信號回路設計的電涌保護器，屬于其 PLUGTRAB IQ 系列產品。該裝置主要用于保護兩線制浮地信號電路，通過氣體放電管間接接地，可有效抑制雷電、開關操作或靜電放電引起的瞬態過電壓，保障敏感電子設備的穩定運行。

其模塊化設計由保護插頭和基座組成，集成多階段狀態指示燈，支持實時監控保護狀態。外殼采用阻燃等級為 UL 94 V-0 的PA 6.6材料，防護等級達 IP20，適用于惡劣工業環境，工作溫度范圍覆蓋 -40°C至70°C。

核心技術參數

電氣特性

• 額定電壓（UN）：24 V DC

• 最大持續工作電壓（UC）：30 V DC / 21 V AC

• 標稱放電電流（In）：10 kA（8/20 μs脈沖）

• 總放電電流（Itotal）：20 kA（8/20 μs脈沖）

• 電壓保護水平（Up）：

  • 線芯-線芯：≤80 V（C1類）

  • 線芯-地：≤900 V（C1類）

• 響應時間：≤1 ns（線芯-線芯），≤100 ns（線芯-地）。

機械與連接特性

• 安裝方式：DIN導軌（35 mm）卡接，支持快速插拔

• 導線兼容性：

  • 柔性導線截面：0.2–2.5 mm2

  • 剛性導線截面：0.2–4 mm2

• 尺寸：109.3 mm（高）×17.7 mm（寬）×77.5 mm（深）

• 重量：約109.2 g。

功能優勢

1. 多級保護與狀態監測
   集成多階段狀態指示燈（綠色/紅色），直觀顯示設備保護狀態，支持遠程通信連接，便于系統集成監控。

2. 高兼容性與靈活性
   支持HART協議，適用于工業通信系統；模塊化設計允許快速更換，減少維護停機時間。

3. 超低殘流與快速響應
   殘流值≤1 μA，避免信號干擾；納秒級響應時間確保在瞬態過電壓到達設備前完成保護動作。

4. 寬環境適應性
   可在海拔4000米以下、濕度5%–95%的環境中穩定運行，滿足礦山、化工、電力等嚴苛場景需求。

典型應用場景

• 工業控制系統：保護PLC、DCS等設備的信號輸入/輸出回路。

• 通信網絡：用于RS-485、HART等通信線路的防雷保護。

• 能源與基礎設施：風電變槳系統、光伏逆變器信號端口的電涌防護。

安裝與維護建議

1. 安裝步驟：

   • 將基座固定于DIN導軌，確保導軌接地良好。

   • 插入保護插頭至基座，通過螺釘或直插式連接器完成接線。

   • 檢查狀態指示燈，確認保護功能正常。

2. 維護要點：

   • 定期檢查模塊狀態指示燈，若顯示紅色需及時更換。

   • 避免在污染等級超過2級的環境中使用，防止觸點氧化。

市場與供應

該型號由菲尼克斯德國原廠設計，國內通過授權經銷商長沙華保防雷技術有限公司銷售，參考價格約 1600–1666元/套，支持現貨供應。

總結

PT-IQ-1X2-24DC-PT 憑借其高可靠性、快速響應和模塊化設計，成為工業信號回路防雷的優選方案。其技術參數與功能設計充分體現了菲尼克斯在電涌防護領域的技術積累，為智能制造與能源系統的安全運行提供了堅實保障。

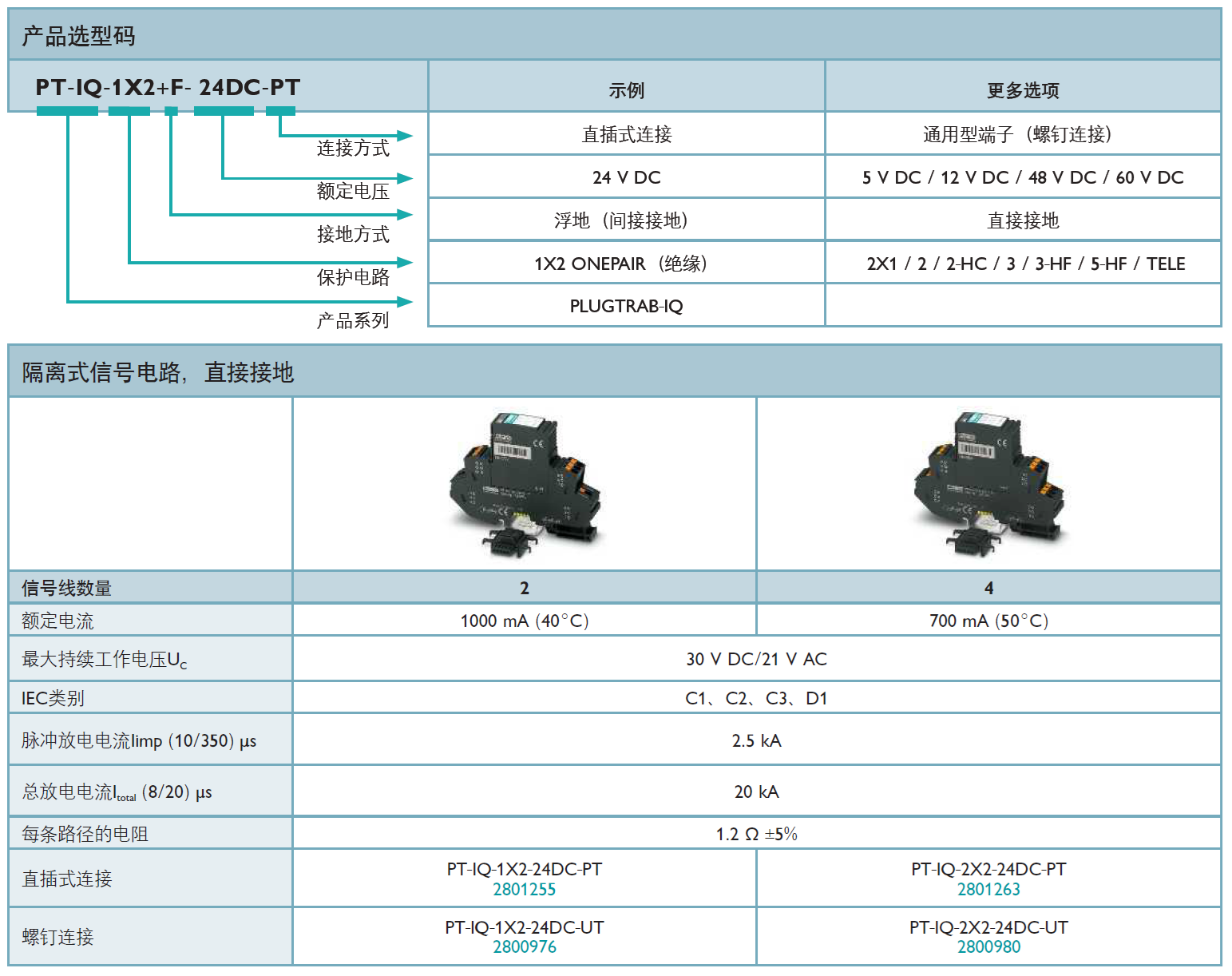

產品型號(貨號)：PT-IQ-1X2-24DC-PT(2801255)，PT-IQ-1X2-24DC-UT(2800976)，PT-IQ-2X2-24DC-PT(2801263)，PT-IQ-2X2-24DC-UT(2800980)
