一、產品概述

魏德米勒VSPC 1CL PW 24V EX是一款專為工業自動化場景設計的本質安全電路電源與模擬信號電涌保護一體化模塊。該產品結合了電源供電與信號保護功能，適用于需要同時為現場設備提供24V電源并對模擬信號進行過壓防護的嚴苛環境，如石油化工、電力能源、智能制造等領域。其緊湊設計滿足了工業控制柜空間優化的需求，同時通過多重安全認證，確保在爆炸性環境（Ex區域）中的可靠運行。

二、核心功能與技術亮點

1. 本質安全電源輸出

• 安全供電：內置24V本質安全型電源，符合ATEX/IECEx等防爆標準，可為危險區域的傳感器、變送器等設備提供穩定電力，避免電火花引發爆炸風險。
• 過載保護：集成過流、短路保護機制，配合智能監測電路，在異常工況下快速切斷輸出，保障后端設備安全。

2. 模擬信號電涌保護

• 多通道防護：支持1路模擬信號（如4-20mA、0-10V）的浪涌保護，響應時間低至納秒級，可抵御雷擊、開關浪涌等瞬態過電壓干擾。
• 屏蔽接地優化：模塊配備專用接地端子，要求屏蔽電纜的屏蔽層直接接入，有效抑制共模干擾，提升信號傳輸穩定性。

3. 集成化設計

• 一體化結構：電源與保護功能集成于單個模塊，節省控制柜空間，簡化布線復雜度。
• 方向性標識：明確標注“PROTECTED”（朝向PLC）與“UNPROTECTED”（朝向現場設備），避免接線錯誤導致的防護失效。

三、典型應用場景

1. 工業自動化控制系統
   • 為PLC模擬量輸入/輸出模塊提供電源及信號保護，例如連接壓力變送器、溫度傳感器等，適用于化工流程監控、生產線數據采集等場景。
2. 能源與電力設施
   • 保護變電站、配電柜中的通信信號（如RS-485、HART協議），抵御電網波動與雷擊干擾。
3. 石油與天然氣行業
   • 在防爆區域（Zone 1/2）中為本質安全型儀表供電，同時防護信號線路免受靜電放電（ESD）損害。

四、安裝與維護要點

• 接線規范：
  • 電源輸入端需接入符合標準的浪涌保護器（如魏德米勒VPU系列），形成多級防護體系。
  • 信號線屏蔽層必須連接至模塊接地端子，且接地路徑需低阻抗、短距離，避免形成接地環路。
• 維護建議：
  • 定期檢查模塊指示燈狀態，確認電源輸出與保護功能正常。
  • 每季度清潔模塊表面灰塵，確保散熱良好；每年檢測接地電阻，阻值應≤1Ω。

五、行業應用案例

在首鋼遷安連退生產線控制系統中，魏德米勒VSPC系列產品被用于PLC信號與電源保護。通過采用VSPC 1CL PW 24V EX模塊，系統實現了對模擬量信號（如輥速反饋）的高精度傳輸保護，同時為現場設備提供穩定電源。該項目運行至今，未因電涌或電源故障導致停機，驗證了產品在復雜工業環境中的卓越可靠性。

六、結語

魏德米勒VSPC 1CL PW 24V EX憑借其本質安全設計、高效電涌防護與緊湊集成特性，成為工業自動化領域的關鍵組件。

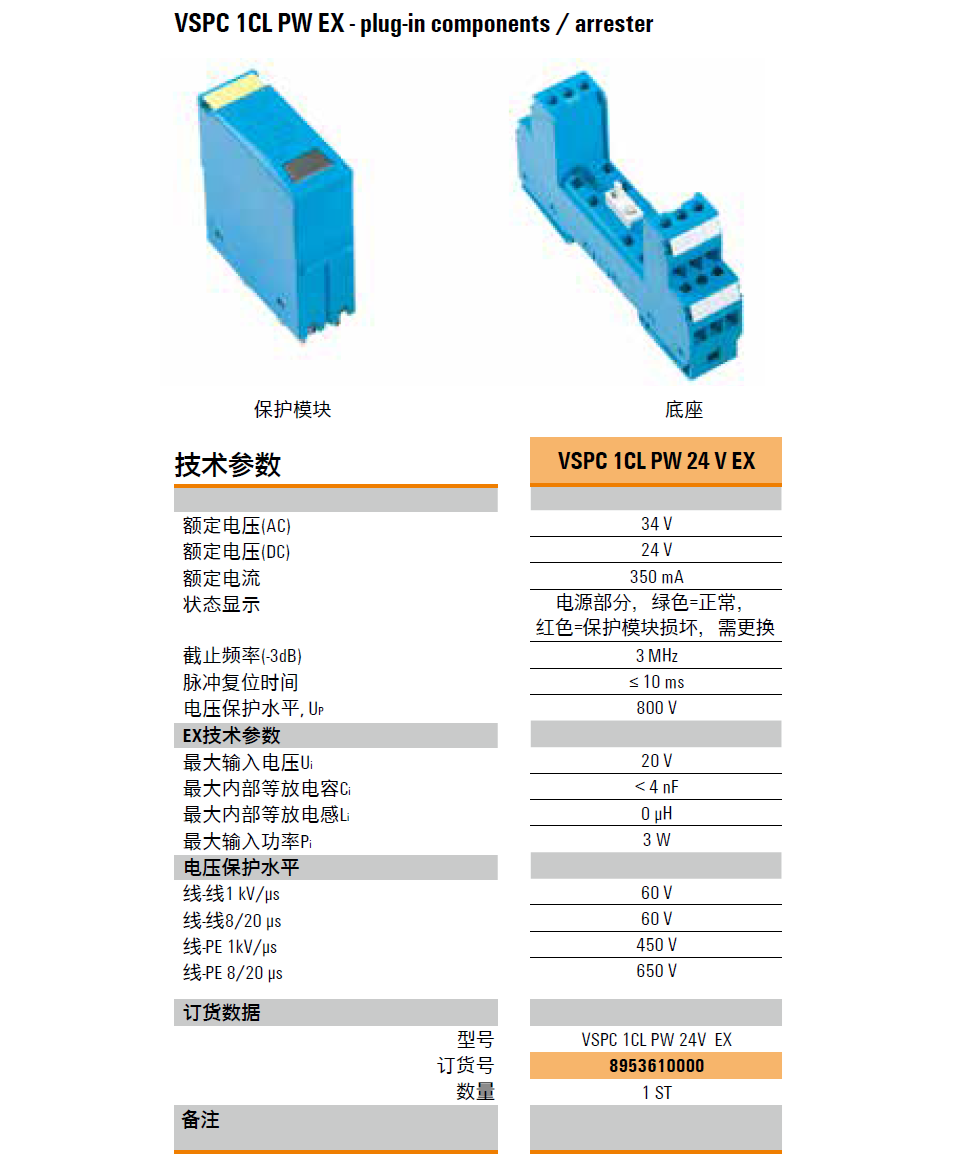

產品型號(貨號)：VSPC 1CL PW 24V EX(8953610000)
