一、產品概述

魏德米勒VSSC4 GDT55VUC 20KA EX電涌保護器是專為本質安全電路設計的交直流信號防護裝置，屬于魏德米勒VERITECTOR SSC系列的核心產品之一。該系列以緊湊設計、高防護等級和廣泛適用性著稱，特別適用于石油化工、礦山、電力系統等對防爆和電磁兼容性要求嚴苛的工業場景。其核心功能是通過快速泄放雷電或操作過電壓產生的能量，保護敏感電子設備免受瞬態電壓沖擊，確保系統穩定運行。

二、核心技術特點

1. 高防護性能與緊湊設計

   • 20kA放電能力：VSSC4 GDT55VUC采用陶瓷氣體放電管（GDT）技術，對地最大放電電流達20kA（8/20μs波形），能夠有效抑制高強度雷擊或浪涌沖擊。
   • 超薄結構：產品寬度僅6.2mm，適合空間受限的密集型配電柜安裝，尤其適用于本質安全電路中的信號線保護。
   • 寬電壓適應范圍：支持交直流信號防護，覆蓋55V至更高電壓等級，通過顏色標簽（如紫色代表60V）快速識別電壓等級，減少接線錯誤風險。

2. 本質安全與防爆認證

   • 該產品通過ATEX防爆認證，符合IEC 61643-21標準，適用于CLASS D1、C1和C2環境，滿足易燃易爆場所的電氣設備防護需求。
   • 采用導軌直接接地技術，確保浪涌電流快速導入大地，同時通過EMC套件（含屏蔽接頭和電纜扎帶）優化電磁兼容性，減少信號干擾。

3. 靈活安裝與維護

   • 寬接線范圍：支持0.05mm2至6mm2導線連接，適配多種信號線規格，使用一字式梅花螺絲刀即可完成安裝，最大扭矩0.8-1.0Nm。
   • 狀態監控：部分型號配備可視化狀態指示功能（如三色LED），可實時監測保護器工作狀態，便于預維護。

三、典型應用場景

1. 石油化工與礦山設備
   在防爆要求嚴格的場合（如Ex區域），VSSC4可為4-20mA模擬信號、RS485通信等提供可靠保護，防止因雷擊或靜電放電引發的系統故障。

2. 電力自動化系統
   適用于繼電保護裝置、智能電表等設備的信號輸入端口防護，通過抑制瞬態過電壓，延長設備壽命并降低停機風險。

3. 工業控制與儀器儀表
   在PLC、DCS等控制系統中，保護數字量/模擬量信號通道，確保數據傳輸穩定性，尤其適用于高電磁干擾環境。

四、行業標準與兼容性

VSSC4系列嚴格遵循國際標準：

• IEC 61643-21：規范低壓電涌保護器的性能要求，確保在復雜電磁環境下的可靠性。
• GB/T 18802.11（中國標準）：驗證其在交流電源系統中的適配性。
• 兼容性：可與魏德米勒其他防護模塊（如VSPC系列）組合使用，構建多層次防護體系。

五、總結

魏德米勒VSSC4 GDT55VUC 20KA EX電涌保護器憑借其高防護等級、緊湊設計和本質安全特性，成為工業信號防護領域的標桿產品。其技術優勢不僅體現在硬件參數上，更通過模塊化設計、快速維護和廣泛認證體系，為關鍵基礎設施提供了從設計到運維的全周期安全保障。

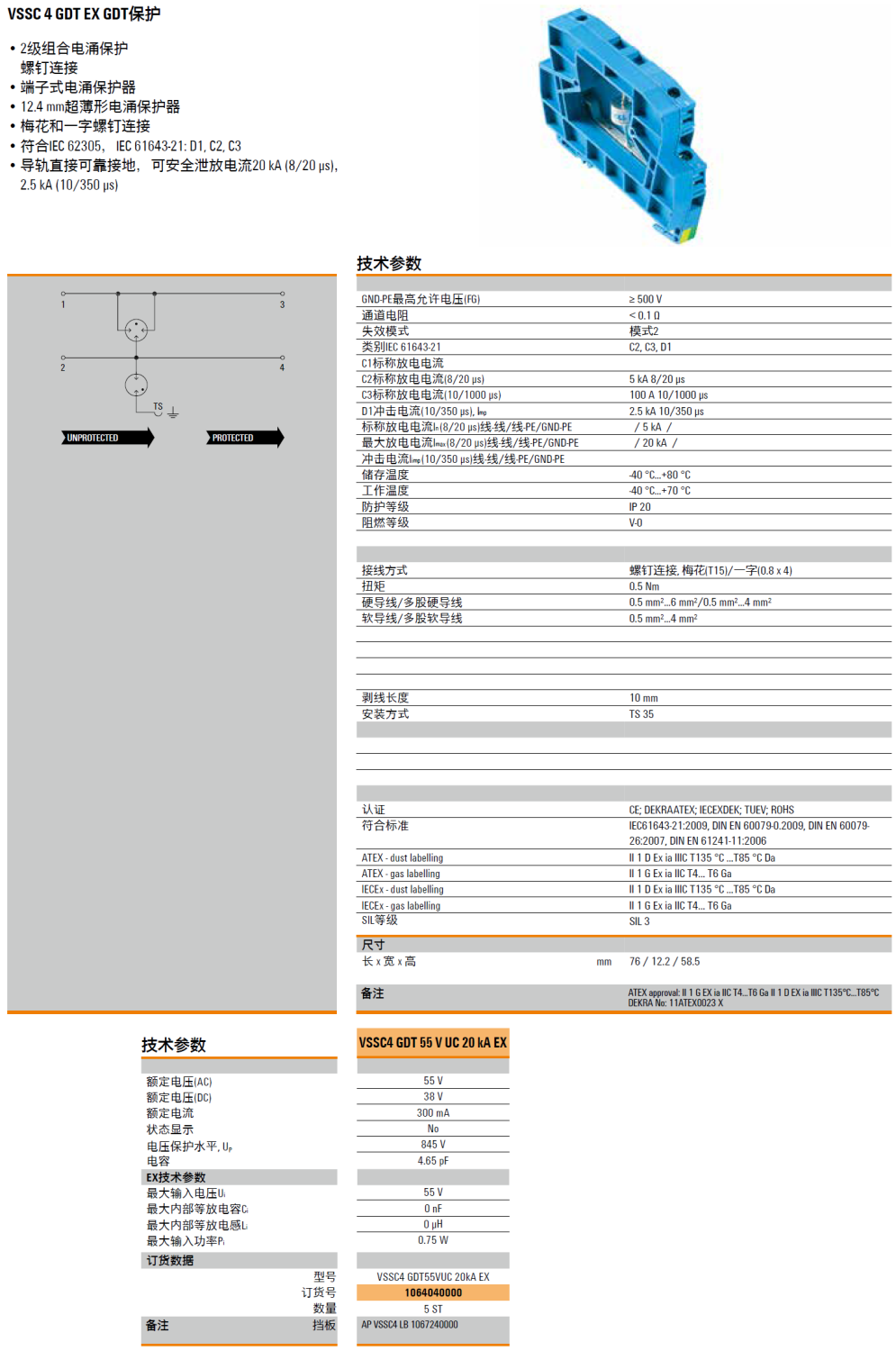

產品型號(貨號)：VSSC4 GDT55VUC 20KA EX(1064040000)，AP VSSC4 LB(1067240000)
