一、產品概述

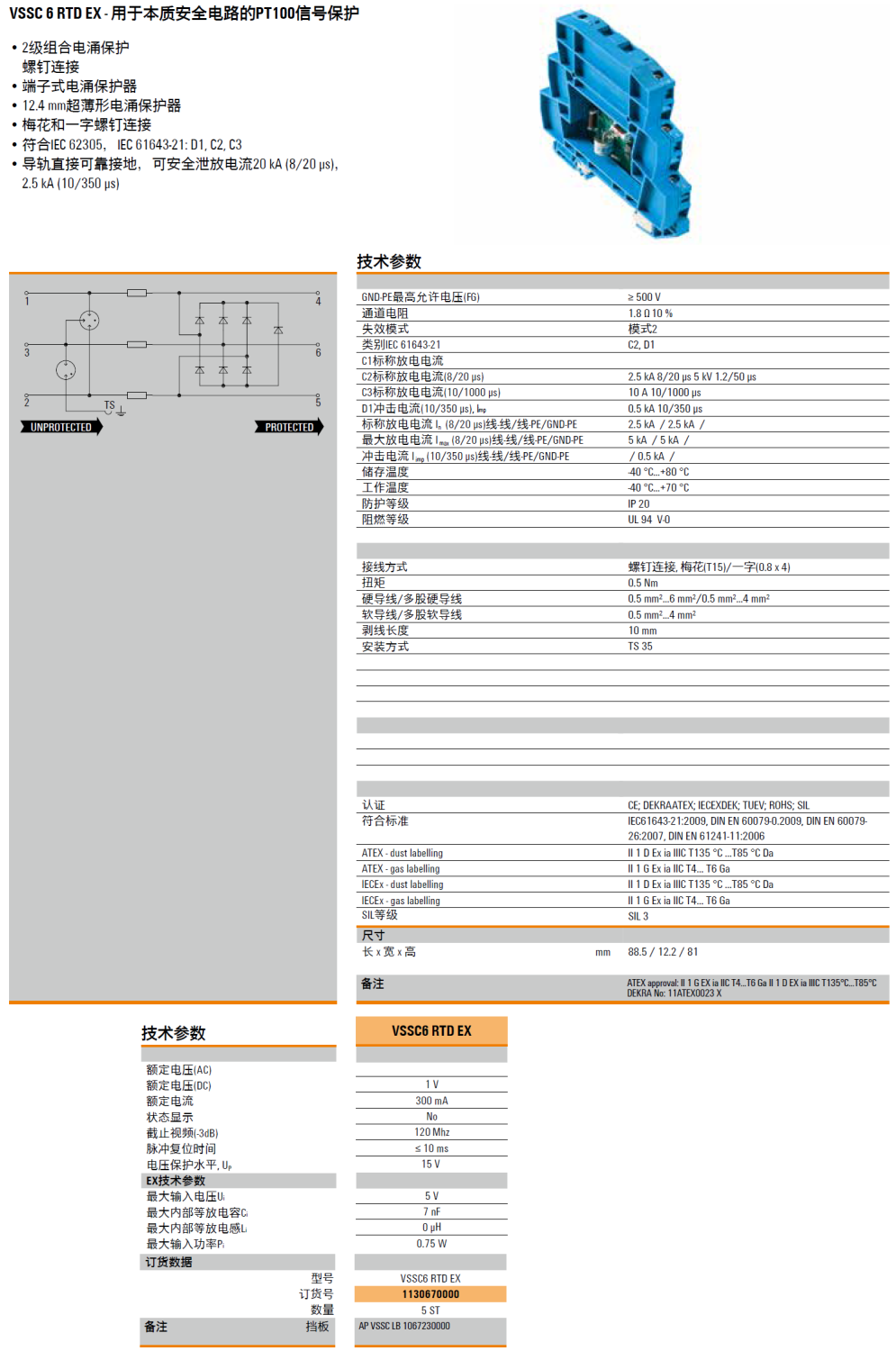

魏德米勒VSSC6 RTD EX測量控制系統電涌保護器專為工業自動化與過程控制中的敏感信號保護設計，尤其適用于本質安全電路中的PT100溫度傳感器信號傳輸場景。該產品通過抑制沿導線路徑耦合的過電壓，防止其對儀表、控制系統及人員安全造成威脅，同時滿足防爆環境下的嚴苛要求。

二、技術特點與核心功能

1. 本質安全與防爆認證
   VSSC6 RTD EX符合IEC 61643-21標準，并通過ATEX防爆認證，可在CLASS D1、C1及C2級危險區域（如化工、能源等易燃易爆環境）中穩定工作。其采用輸入-輸出三段隔離技術，確保危險區域（如現場PT100傳感器）與安全區域（如PLC控制系統）之間的信號安全隔離，限制能量傳遞，從根源上消除電火花風險。

2. PT100信號的高精度保護
   針對PT100鉑電阻的三線制或四線制接線方式，該保護器提供低殘壓（<1.5kV）和快速響應特性，有效抑制雷電、操作過電壓等瞬態干擾。其支持0.05–6 mm2導線范圍，適配PT100的細導線連接需求，并通過緊湊的6.2mm纖薄設計節省控制柜空間。

3. 環境適應性與可靠性
   產品工作溫度覆蓋-40℃至+70℃，適應極端工業環境。采用MOV+GDT（壓敏電阻+氣體放電管）組合技術，在泄放高能浪涌的同時降低漏電流，延長設備壽命。內置狀態指示燈可實時監控保護器健康狀態，便于維護人員快速排查故障。

三、典型應用場景

1. 石化與能源行業
   在攀鋼能源中心冷軋氣保站改造項目中，VSSC6 RTD EX與WAS5 TIX AOS DCS安全柵配合，將現場PT100傳感器信號轉換為4-20mA標準信號傳輸至PLC，成功實現對氫氣總管壓力、焦煤溫度等關鍵參數的防爆監測。

2. 數據中心與建筑自動化
   結合VPU II/III級電涌保護方案，該產品可為數據中心的低壓配電系統提供次級防護，確保PT100溫控傳感器在雷擊或電網波動時免受損壞，保障服務器機房恒溫環境穩定。

3. 緊湊型工業設備
   憑借模塊化結構和免工具接線設計，VSSC6 RTD EX可集成于空間受限的現場控制箱或DCS機柜中，廣泛應用于食品制藥、汽車制造等領域的溫度監控節點。

四、選型與配置建議

• 多級防護協同：在雷電高發區域，建議與一級火花間隙保護器（如PU 1 TSG+）配合使用，形成從電源到信號端的完整防護鏈。
• 熔絲配置：前端需安裝125A–250A熔絲（根據導線截面積調整），確保過載時及時切斷故障電流。
• 信號兼容性：適配PT100/PT1000等鉑電阻及CU50/CU100銅電阻，支持0–20mA/4–20mA信號轉換，滿足多樣化工業接口需求。

五、總結

魏德米勒VSSC6 RTD EX電涌保護器憑借其本質安全設計、全隔離架構與寬環境適應性，成為PT100信號在防爆場景下的理想防護方案。

產品型號(貨號)：VSSC6 RTD EX(1130670000)，AP VSSC LB(1067230000)
