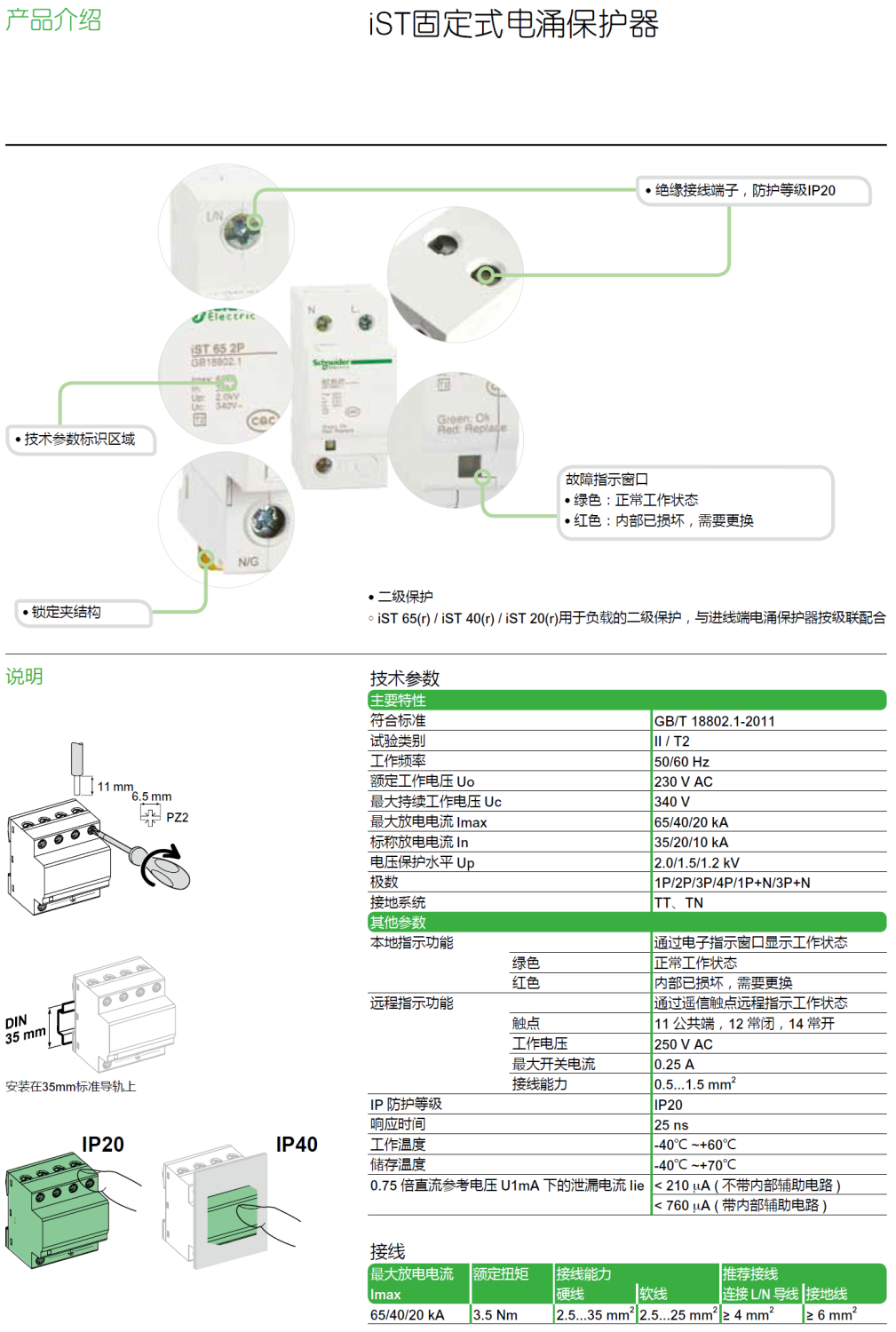

一、產品概述

iST 65R 3P+N是施耐德電氣專為TT系統及TN-S系統設計的3P+N型電涌保護器，采用模塊化結構與MOV（金屬氧化物壓敏電阻）技術，可同時實現差模保護（L-N）和共模保護（N-PE），有效降低雷電過電壓對電氣設備的損害。其最大放電電流（Imax）達65kA（8/20μs），最大持續運行電壓（Uc）為340V，能夠滿足工業及商業場景的嚴苛防護需求。

---

二、技術參數與性能優勢

1. 核心防護能力

   • 差模保護：通過三個壓敏電阻模塊并聯于火線（L）與零線（N）之間，快速響應線路間的瞬態過電壓。
   • 共模保護：結合放電間隙與地線（PE），防止零線與地線間的共模過電壓，保護設備絕緣。
   • 電壓保護水平（Up）：通過優化引線長度（總長≤0.5米）和接地設計，確保Up/f值低于被保護設備的耐沖擊電壓（Uw）的0.8倍。

2. 結構與兼容性

   • 采用DIN導軌安裝方式，尺寸為81mm（高）×72mm（寬）×64mm（深），適配標準機柜空間。
   • 支持隧道式端子接線，可連接2.5-35mm2硬線或2.5-25mm2軟線，兼容多種配電場景。
   • 響應時間≤25ns，殘壓低至2kV以下，顯著優于行業標準。

---

三、應用場景與系統適配

iST 65R 3P+N適用于以下場景：

• TT系統：需安裝在剩余電流保護器（RCD）前端，提供第一級防護。
• TN-S系統：適用于配電柜、通信設備、工業控制系統等關鍵節點，防止雷電沿線路侵入。
• 光伏系統：保護逆變器、匯流箱等設備免受雷擊干擾。

---

四、安裝與維護規范

1. 安裝要點

   • 引線長度需嚴格控制在相線/零線≤1米、接地線≤0.5米，避免因引線過長導致感應電壓升高。
   • 接地電阻應小于4Ω，接地線優先選用銅質材料以降低電感影響。

2. 維護建議

   • 每年雷雨季前檢查電涌保護器狀態指示燈（綠色正常、紅色需更換）。
   • 若模塊失效，需立即更換并記錄更換時間，確保系統持續防護能力。

---

五、總結

施耐德iST 65R 3P+N固定式電涌保護器憑借其高性價比、精準的防護策略和靈活的安裝方式，成為低壓配電系統中防雷抗浪涌的優選方案。合理遵循安裝規范與定期維護，可有效延長設備壽命，降低雷電災害風險，為現代電氣系統的安全運行提供堅實保障。

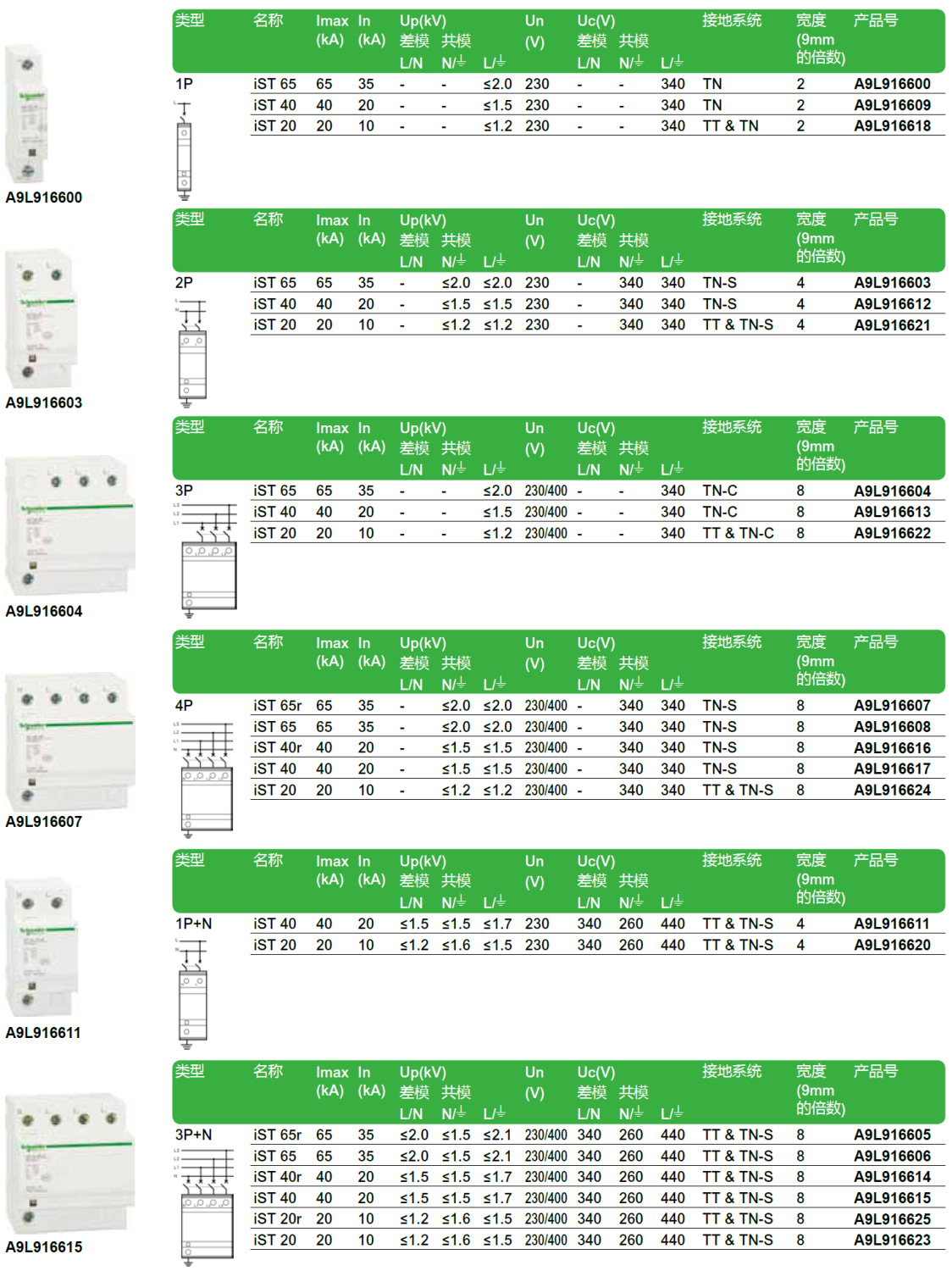

產品型號/產品號： iST 65 1P（A9L916600），iST 65 2P（A9L916603），iST 65 3P（A9L916604），iST 65R 4P（A9L916607），iST 65 4P（A9L916608），iST 65R 3P+N（A9L916605），iST 65 3P+N（A9L916606）
