一、產品概述

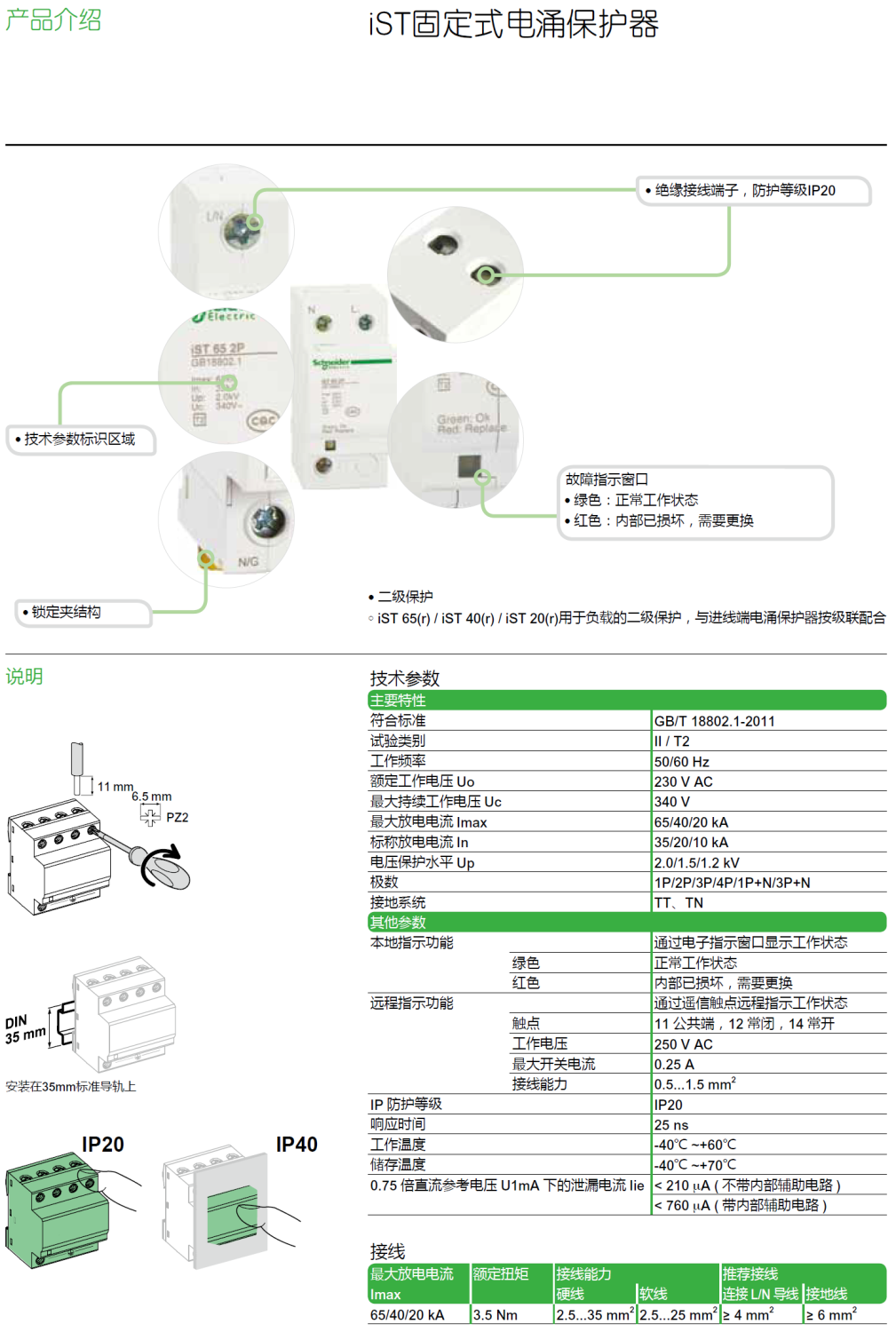

iST 20R 3P+N是施耐德電氣針對三相四線系統設計的固定式電涌保護器，適用于建筑、工業、能源等領域，為電機、配電柜、樓宇自動化系統等設備提供全面的過電壓防護。其采用模塊化結構，支持快速安裝與維護，并通過多項國際及國家標準認證，確保長期穩定運行。

---

二、技術特點與優勢

1. 多重保護機制

   • 專用后備保護器（SCB）：iST 20R采用氣體放電管（GDT）作為核心元件，可在電涌電流（如10/350μs波形下30kA）沖擊時瞬間導通分流，同時阻斷工頻電流。這種設計解決了傳統熔斷器或斷路器在電涌耐受能力與工頻分斷能力間的矛盾，避免SPD因過流或電涌失效引發火災。
   • 高放電能力：標稱放電電流（In）達10kA（8/20μs），沖擊放電電流（Iimp）滿足T1/T2級系統需求，有效應對雷電和電網瞬態過電壓。

2. 靈活適配系統

   • 支持TN-S、TT等系統，推薦采用“3+1”接線方式（三相加中性線保護），確保共模與差模全模保護，降低N線電位抬升對系統的影響。
   • 低殘壓設計：在保護設備的同時，最大限度減少電壓降，保障設備安全運行。

3. 可靠性與兼容性

   • 符合GB/T 18802.11、GB/T 18802.21等國家標準，通過200ms耐壓1200V等嚴苛測試，適用于高要求場景。
   • 模塊化設計兼容多種安裝方式，支持導軌或端子固定，便于維護與擴容。

---

三、應用場景與安裝建議

• 典型應用：
  • 建筑領域：保護樓宇自動化系統、消防設備、安防系統等。
  • 工業領域：為電機、變壓器、開關柜等提供防雷保護。
  • 能源系統：適用于光伏逆變器、風力發電設備等新能源場景。
• 安裝注意事項：
  • 遵循SPD級間配合原則，確保與上游保護裝置的分斷能力匹配。
  • 接地線（PE）應優先連接至設備最近的接地點，縮短故障響應時間。
  • 定期檢查SPD狀態，更換失效部件以維持保護效能。

---

四、總結

施耐德iST 20R 3P+N固定式電涌保護器憑借其創新的后備保護技術、高耐受能力和靈活適配性，為三相系統提供了全面的防雷解決方案。無論是新建項目還是現有系統升級，該產品均可顯著降低設備損壞風險，提升電力系統的安全性和穩定性。

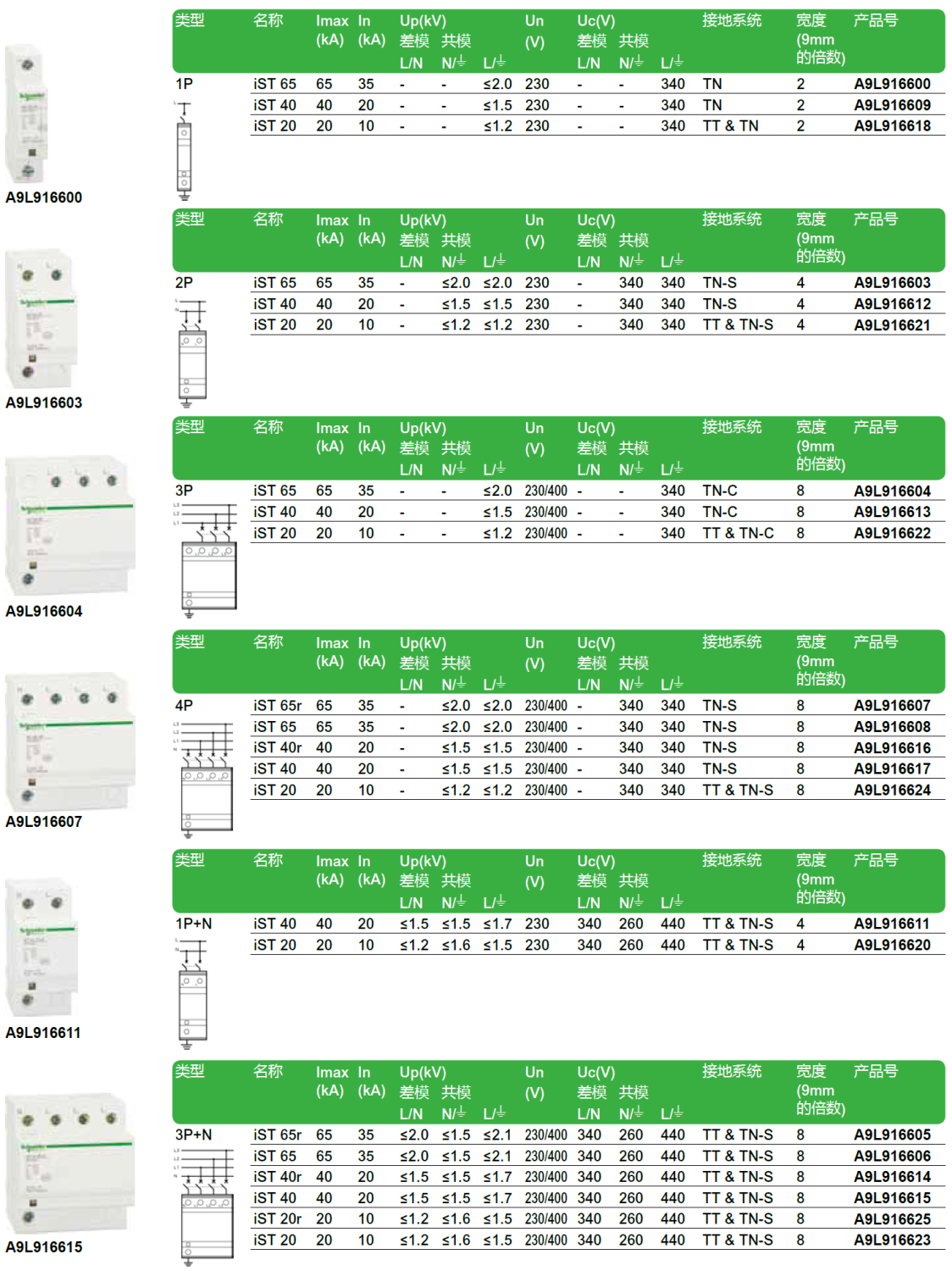

產品型號/產品號： iST 20 1P（A9L916618），iST 20 2P（A9L916621），iST 20 3P（A9L916622），iST 20 4P（A9L916624），iST 20 1P+N（A9L916620），iST 20R 3P+N（A9L916625），iST 20 3P+N（A9L916623）
