一、設計原則與規范依據

1. 綜合防護原則
   方案遵循《建筑物防雷設計規范》（GB 50057）及《城市軌道交通防雷接地設計策略》（YD/T 5098），采用“前端攔截+傳輸屏蔽+末端精細保護”策略，構建覆蓋直擊雷、感應雷及地電位反擊的全鏈路防護體系。

2. 負荷分級與供電可靠性
   通信系統屬于一級負荷中特別重要負荷，需采用雙路市電+UPS不間斷電源+柴油發電機組冗余設計，確保雷電期間持續供電。關鍵設備（如核心交換機、傳輸設備）增設獨立應急電源，嚴禁與其他負荷接入同一供電系統。

二、外部防雷措施

1. 接閃器部署

   • 在高架車站、地面段及通信鐵塔頂部安裝φ30mm鍍鋅圓鋼避雷針或避雷帶，保護半徑≥60米，形成網格化防護。
   • 利用車站金屬結構（如鋼梁、幕墻）作為接閃器，確保與主體結構電氣連通。

2. 接地系統優化

   • 采用垂直接地極+水平接地網組合方案，接地電阻≤1Ω（高土壤電阻率區域采用降阻劑），接地網面積≥50m×50m。
   • 通信設備接地與車站綜合接地網連接，設置局部等電位端子板，消除電位差。

三、內部防雷措施

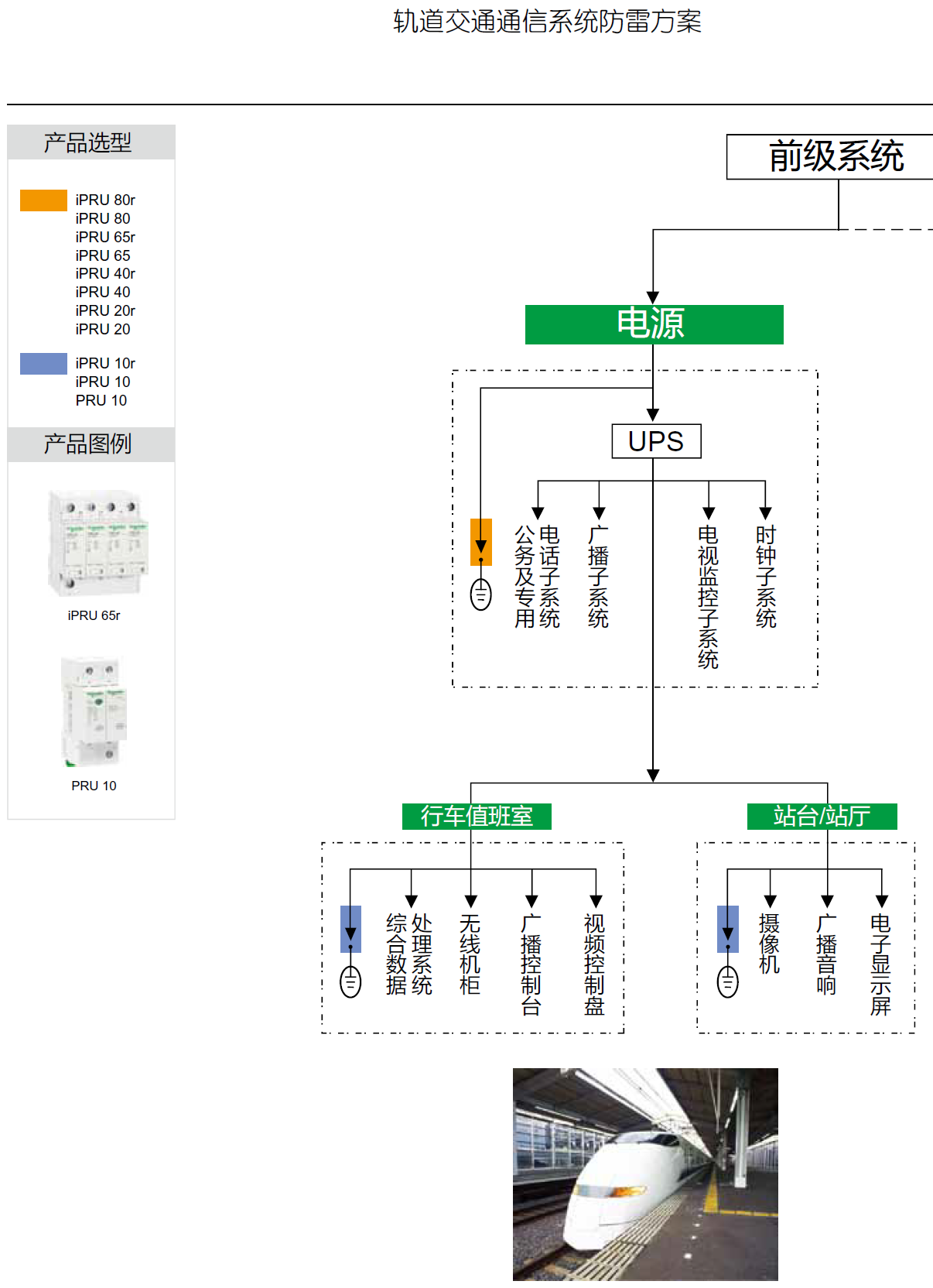

1. 多級SPD配置

   • 一級防護（總配電）：安裝三相電源避雷箱（通流容量80kA@8/20μs），保護UPS及總配電柜。
   • 二級防護（通信機房）：配置模塊式電源電涌保護器（通流容量40kA），覆蓋傳輸設備、無線基站等。
   • 三級防護（設備前端）：終端設備加裝精細電源防雷插座（通流容量10kA），限制殘壓至設備耐受范圍。

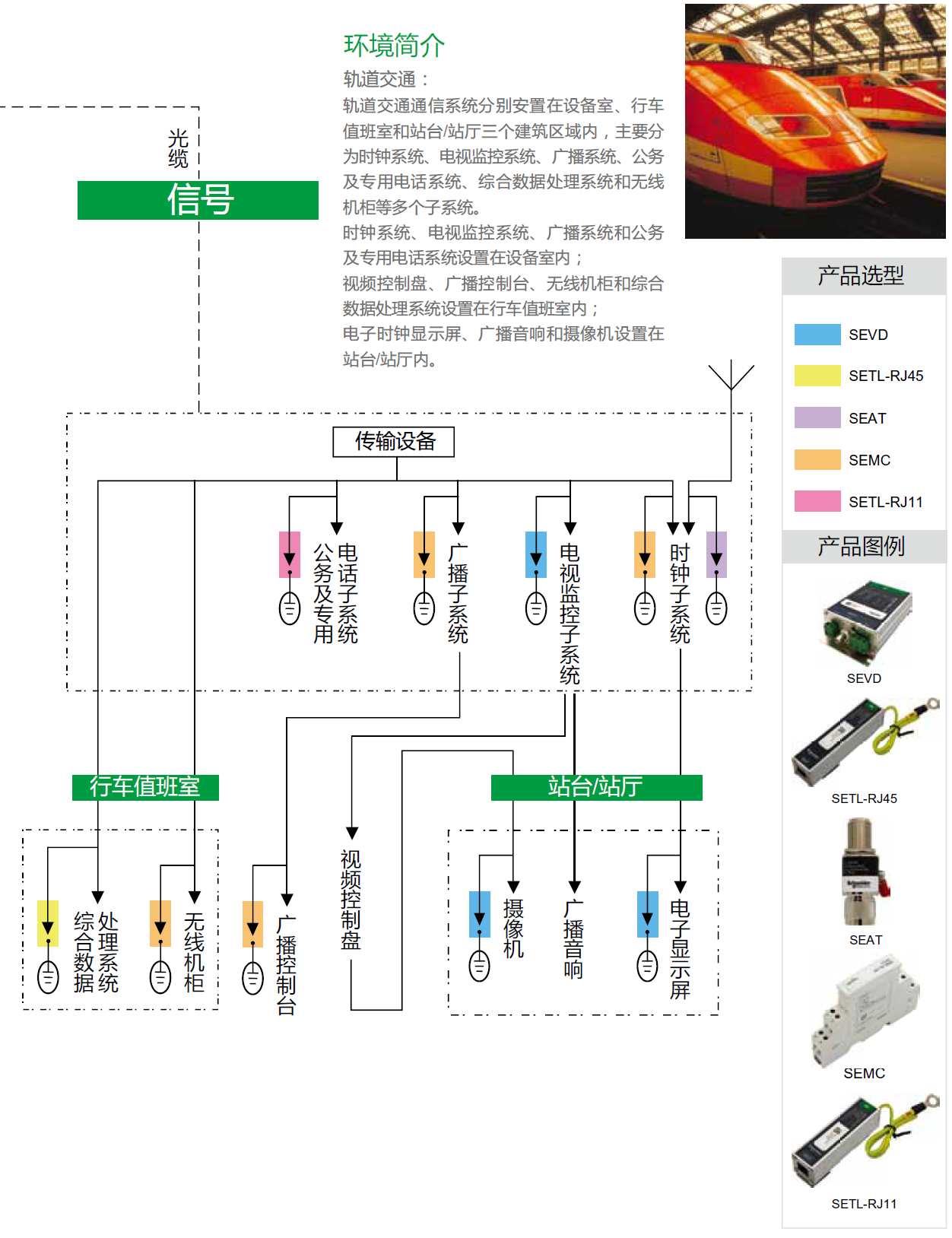

2. 信號線路防護

   • 通信光纜、電纜屏蔽層兩端接地，埋地敷設并就近接地，減少電磁干擾。
   • 在信號線、控制線入口處安裝音頻信號防雷器，抑制雷電感應過電壓。

3. 等電位連接與屏蔽

   • 機房?jī)?nèi)金屬管道、設備外殼、走線架等與接地網連接，消除電位差。
   • 對敏感設備（如核心交換機）機房采用金屬屏蔽網，屏蔽層可靠接地。

四、智能監測與長效運維

1. 物聯網集成

   • 部署防雷云平臺，實時監測雷電活動、接地電阻及SPD狀態，聯動關閉非必要設備并啟動應急程序。
   • 歷史雷電數據存儲6個月，支持導出分析，優化防護策略。

2. 定期檢測與維護

   • 每季度檢查接地電阻、避雷器狀態，雷擊計數器超閾值時立即更換模塊。
   • 雷雨季前完成防雷裝置檢測，確保設備有效性。

五、實施案例與成本效益

1. 某高鐵通信防雷系統

   • 采用三級SPD保護（總配電+機房+設備端），并在高風險區域增設雷電探測站，設備故障率降低30%。

2. 成本效益

   • 初始投資約15萬元（含防雷器、接地施工及智能監測設備），設備損壞率預計降低至1.2%以下，2年內收回成本。

結語

軌道交通通信系統防雷方案通過“多級防護+智能監測+全場景適配”，實現從直擊雷攔截到信號傳輸?shù)娜溌繁Ｗo(hù)。無論是應對極端天氣、電網波動，還是保障公共安全連續運行，該方案均能顯著降低雷電災害風險，提升系統可靠性。

軌道交通通信系統防雷方案設計依據

IEC62305《雷電保護標準》
GB50057-2010 《建筑物防雷設計規范》
GB50343-2012 《建筑物電子信息系統防雷技術規范》
YD5068-98 《移動通信基站防雷與接地設計規范》
YD5078-98 《通信工程電源系統防雷技術規定》
YD/T5098-2001 《通信局(站)雷電過電壓保護工程設計規范》
GA173-2002 《計算機信息系統防雷保安器》
GB50174-2008 《計算機房防雷設計規范》
GB2887-2011 《計算機場地技術條件》
TB10006-2005 《鐵路通信設計規范》
TB10007-2007 《鐵路信號設計規范》
TB10008-2006《鐵路電力設計規范》
TB10026-2000《鐵路光(電)纜傳輸工程設計規范》
TB10060-99《鐵路數字微波通信工程設計規范》
TB10065-2000 《鐵路電力變、配電所設計規范》
