一、設計原則與規范依據

1. 綜合防護原則
   方案遵循《建筑物防雷設計規范》（GB 50057）及《電力系統電氣設備防雷設計規范》（GB/T 50064），采用“前端攔截+傳輸防護+末端保護”策略，構建覆蓋直擊雷、感應雷及地電位反擊的全鏈路防護體系。

2. 負荷分級與供電可靠性

   • 變電所供電需滿足一級負荷中特別重要負荷要求（如手術室、ICU、應急照明），采用雙路市電+柴油發電機組+UPS不間斷電源冗余設計，確保雷電期間持續供電。
   • 特別重要負荷（如心臟除顫儀）增設獨立應急電源，嚴禁與其他負荷接入同一供電系統。

二、外部防雷措施

1. 接閃器部署

   • 在變電所屋頂安裝φ30mm鍍鋅圓鋼避雷針，保護半徑≥60米，確保所有設備處于保護范圍內。
   • 高壓設備區域增設避雷線，形成網格化防護，防止雷電波沿線路侵入。

2. 接地系統優化

   • 采用垂直接地極+水平接地網組合方案，接地電阻≤0.5Ω（高土壤電阻率區域采用降阻劑），接地網面積≥50m×50m。
   • 接地網與醫院綜合接地網連接，確保等電位，并設置局部等電位端子板連接金屬管道、設備外殼等。

三、內部防雷措施

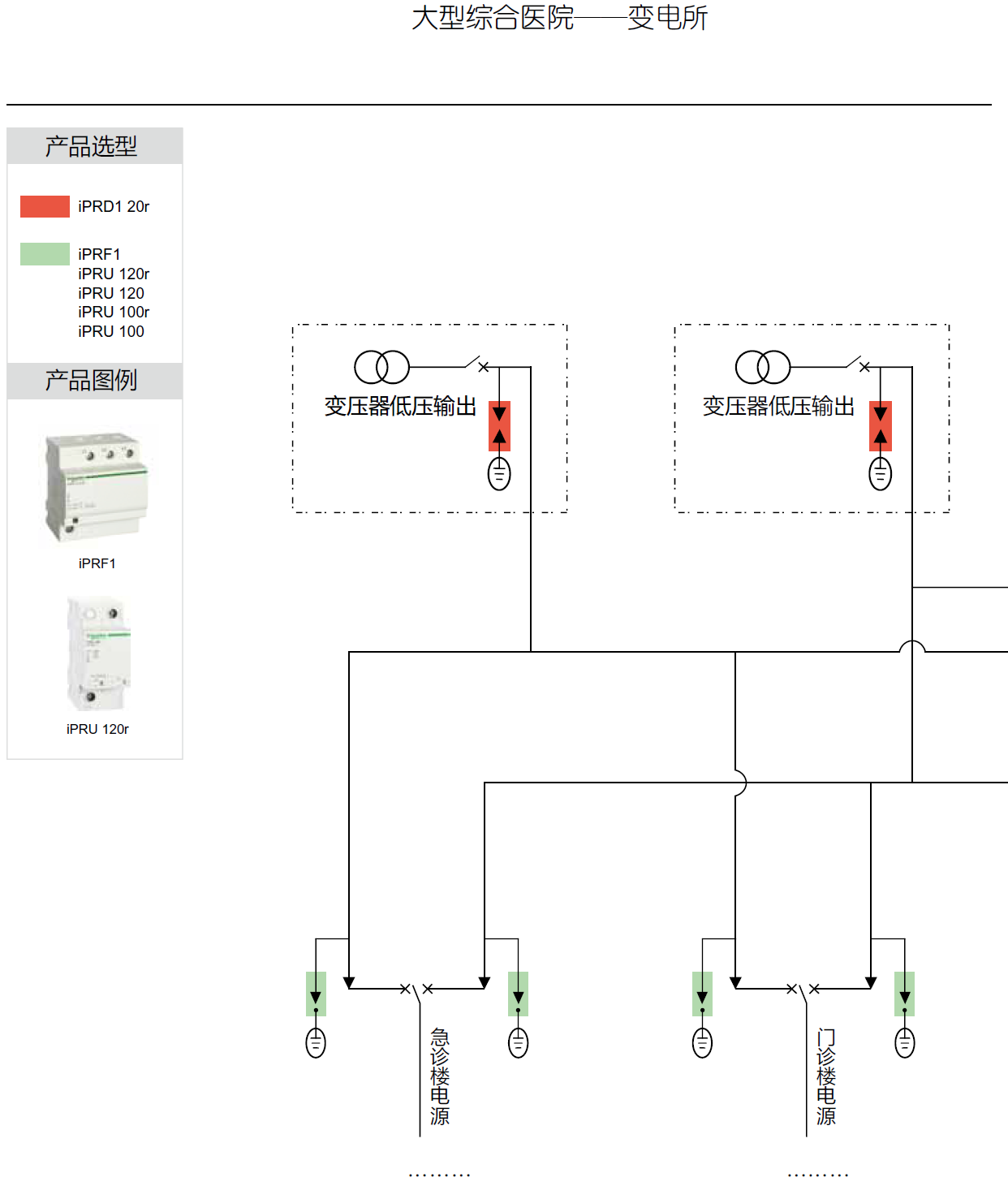

1. 多級SPD配置

   • 一級防護（總配電室）：安裝三相電源避雷箱（通流容量80kA@8/20μs），保護變壓器及總配電柜。
   • 二級防護（樓層配電）：配置模塊式電源電涌保護器（通流容量40kA），覆蓋CT、MRI等高敏感設備供電線路。
   • 三級防護（設備前端）：終端設備加裝精細電源防雷插座（通流容量10kA），限制殘壓至設備耐受范圍。

2. 等電位連接與屏蔽

   • 將變電所內金屬管道、電纜橋架、設備外殼等與接地網連接，消除電位差。
   • 對CT、MRI機房采用金屬屏蔽網，屏蔽層可靠接地，減少電磁干擾。

四、智能監測與長效運維

1. 物聯網集成

   • 部署防雷云平臺，實時監測雷電活動、接地電阻及SPD狀態，聯動關閉非必要設備并啟動應急程序。
   • 歷史數據存儲6個月，支持導出分析，優化防護策略。

2. 定期檢測與維護

   • 每季度檢查接地電阻、避雷器狀態，雷擊計數器超閾值時立即更換模塊。
   • 雷雨季前完成防雷裝置檢測，確保設備有效性。

五、實施建議與成本效益

1. 部署要點

   • 避雷針與接地體安裝需符合GB 50057標準，接地線截面積≥16mm2。
   • 信號線與電源線嚴格區分，避免接反導致功能異常。

2. 成本效益

   • 初始投資約8.5萬元（含防雷器、接地施工及智能監測設備），設備損壞率預計降低至1.8%以下，2年內收回成本。

結語

大型綜合醫院變電所防雷方案通過“多級防護+智能監測+全場景適配”，實現從直擊雷攔截到電源供電的全鏈路保護。無論是應對極端天氣、電網波動，還是保障公共安全連續運行，該方案均能顯著降低雷電災害風險，提升系統可靠性。

大型綜合醫院 變電所防雷方案設計依據

IEC62305《雷電保護標準》
GB50057-2010 《建筑物防雷設計規范》
YD5068-98《移動通信基站防雷與接地設計規范》
YD5078-98《通信工程電源系統防雷技術規定》
GB50343-2012 《建筑物電子信息系統防雷技術規范》
GA173-2002《計算機信息系統防雷保安器》
GB50174-2008《計算機房防雷設計規范》
GB2887-2011《計算機場地技術條件》
