一、設計原則與防護框架

1. 綜合防護原則
   方案遵循《鐵路信號設備雷電電磁脈沖防護技術條件》（TB/T 3074）及《鐵路信號設備用浪涌保護器》（TB/T 2311）等標準，采用“前端分流+傳輸屏蔽+末端精細保護”策略，構建覆蓋直擊雷、感應雷、地電位反擊的全鏈路防護體系。

2. 分區防護策略
   基于雷電電磁脈沖（LEMP）侵入路徑，將調度電話系統劃分為LPZ0A（室外設備區）、LPZ1（室內主設備區）和LPZ2（敏感設備區），逐級降低雷電能量。

二、電源線路防護

1. 多級防護架構

   • 第一級（總配電）：在供電系統入口安裝三相電源避雷箱（通流容量≥80kA@8/20μs），抑制直接雷擊引起的大能量浪涌。
   • 第二級（樓層配電）：配置模塊式電源電涌保護器（通流容量40kA），保護電源屏及配電柜。
   • 第三級（設備前端）：在電話終端設備前端加裝精細電源防雷插座（通流容量10kA），限制殘壓至≤500V。

2. 接地系統優化

   • 采用垂直接地極+降阻劑方案，接地電阻≤1Ω（高土壤電阻率區域），機房內設置等電位接地銅排，連接設備外殼及線纜屏蔽層。

三、信號線路防護

1. 傳輸介質選擇

   • 優先采用鎧裝光纜傳輸語音信號，兩端金屬加強芯接地；若使用同軸電纜，需穿金屬管屏蔽并單端接地。
   • 控制線（如RS485）加裝二合一電涌保護器（如CSHBFL-SV2），保護接口免受浪涌沖擊。

2. 設備屏蔽與隔離

   • 電話設備箱采用不銹鋼材質，內部安裝鋁板屏蔽層，屏蔽層通過接地銅排連接。
   • 機房走線架采用網狀結構，避免形成閉合回路。

四、智能運維與長效管理

1. 物聯網集成

   • 部署防雷云平臺，實時監測雷電活動、接地電阻及SPD狀態，聯動關閉非必要設備并啟動應急程序。
   • 歷史雷電數據存儲6個月，支持Excel導出分析，優化防護策略。

2. 定期維護

   • 每季度檢查接地電阻、避雷器狀態，雷擊計數器超閾值時立即更換模塊。
   • 支持固件遠程升級，適配新型網絡協議（如IPv6）。

五、實施建議與成本效益

1. 部署要點

   • 避雷針與接地體安裝需符合GB50057標準，接地線截面積≥16mm2。
   • 信號線與電源線嚴格區分，避免接反導致功能異常。

2. 成本效益

   • 初始投資約2.0萬元（含防雷器、接地施工及安裝調試），設備損壞率預計降低至4%以下，2年內收回成本。

結語

城鐵調度專用電話子系統一體化防雷方案通過“多級防護+智能監測+全場景適配”，為設備提供從直擊雷攔截到信號傳輸?shù)娜溌繁Ｗo(hù)。無論是應對極端天氣、電網波動，還是保障公共安全連續運行，該方案均能顯著降低雷電災害風險，提升系統可靠性。

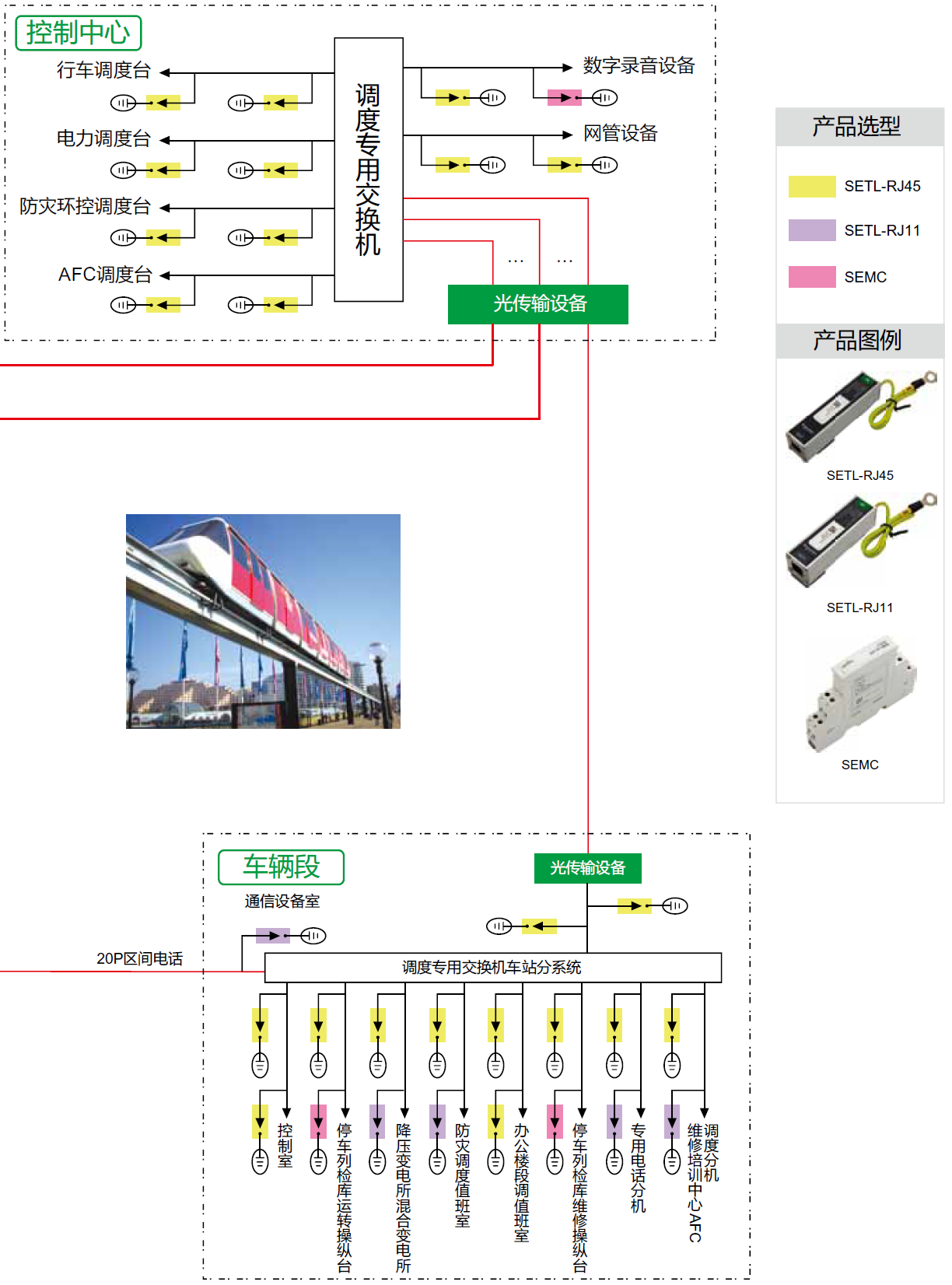

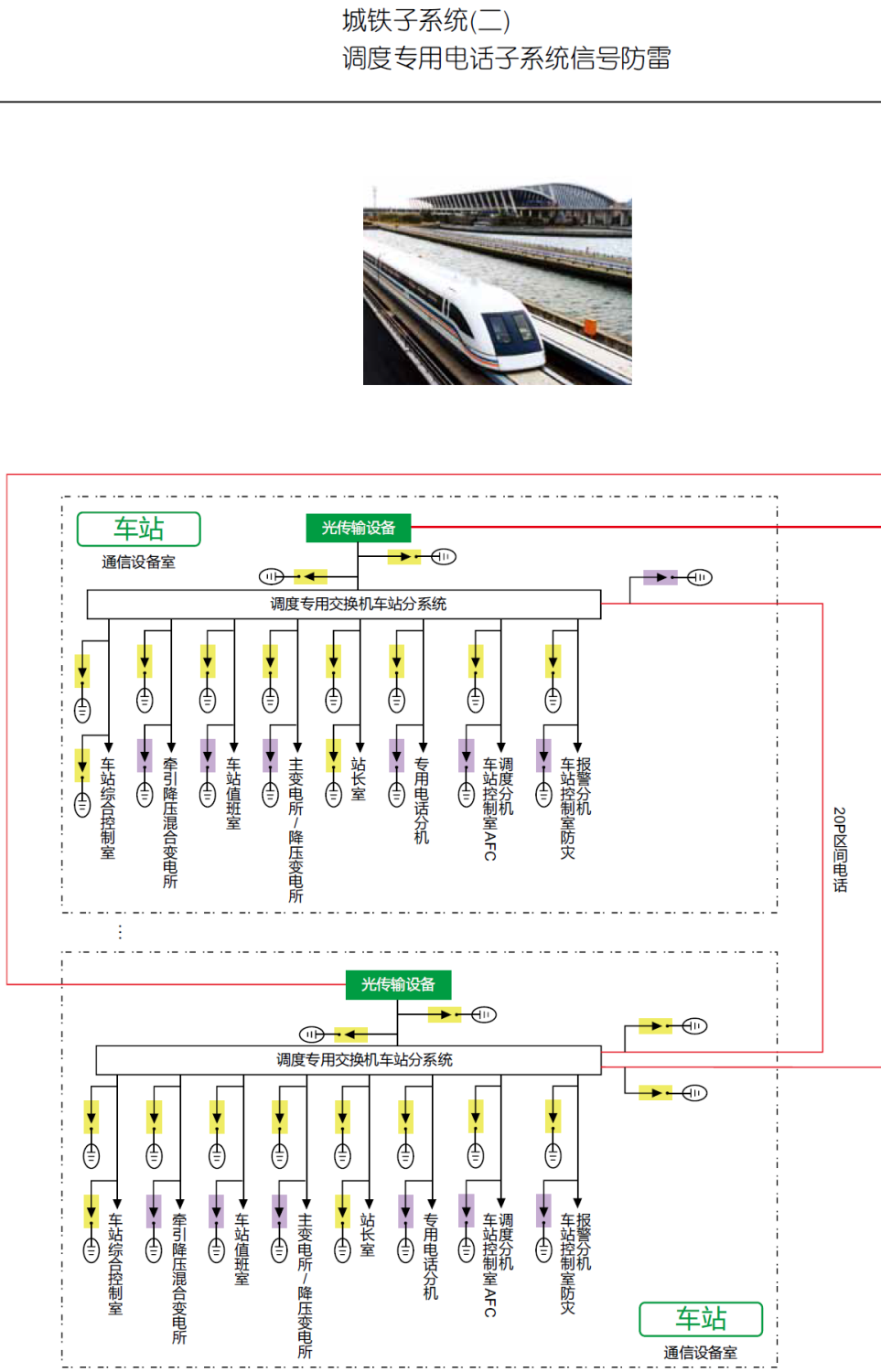

城鐵子系統 調度專用電話子系統信號防雷方案設計依據

IEC62305《雷電保護標準》
GB50057-2010 《建筑物防雷設計規范》
GB50343-2012 《建筑物電子信息系統防雷技術規范》
YD5068-98 《移動通信基站防雷與接地設計規范》
YD5078-98 《通信工程電源系統防雷技術規定》
YD/T5098-2001 《通信局(站)雷電過電壓保護工程設計規范》
GA173-2002 《計算機信息系統防雷保安器》
GB50174-2008 《計算機房防雷設計規范》
GB2887-2011 《計算機場地技術條件》
TB10006-2005 《鐵路通信設計規范》
TB10007-2007 《鐵路信號設計規范》
TB10008-2006《鐵路電力設計規范》
TB10026-2000《鐵路光(電)纜傳輸工程設計規范》
TB10060-99《鐵路數字微波通信工程設計規范》
TB10065-2000 《鐵路電力變、配電所設計規范》
