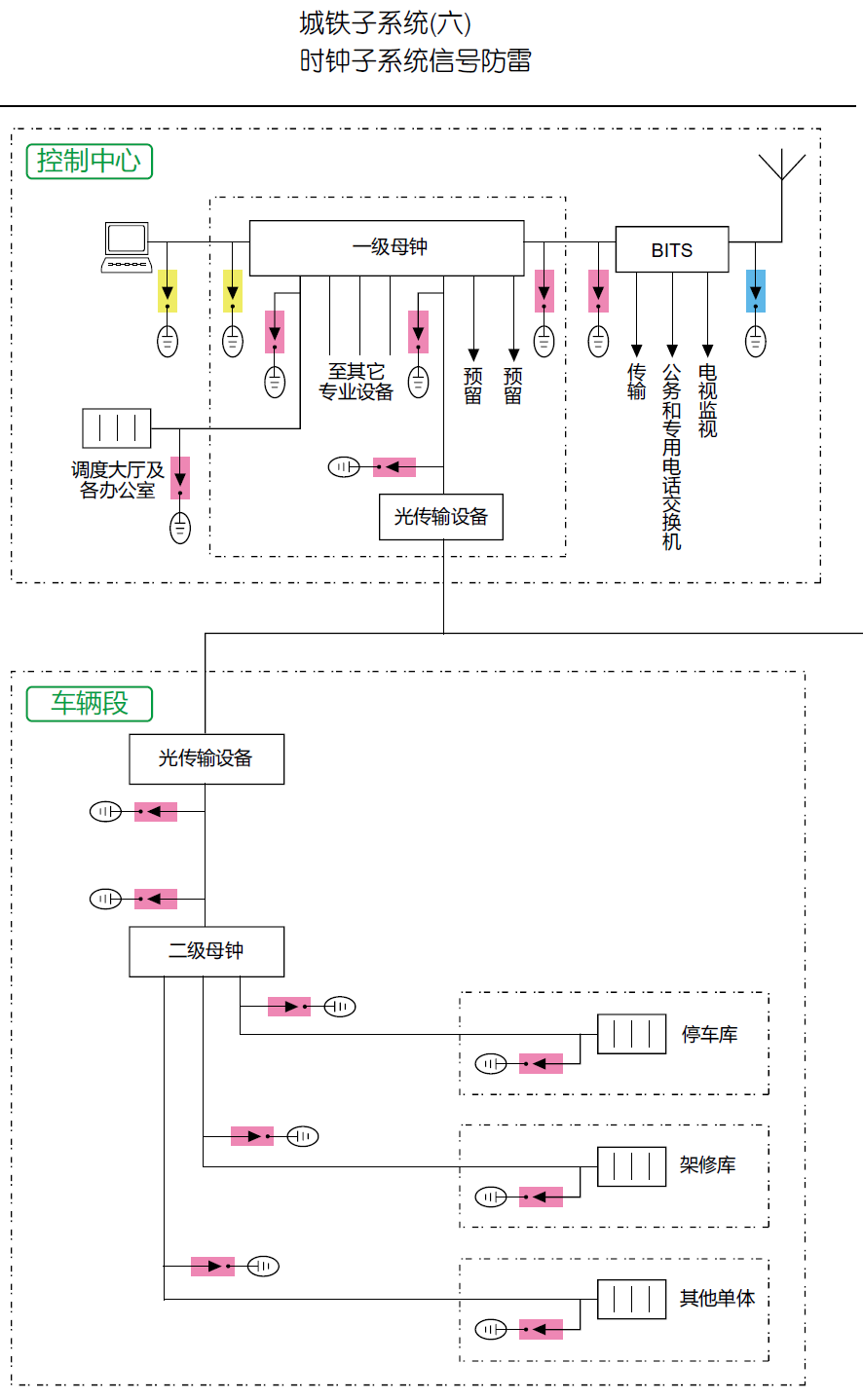

一、時鐘子系統構成與雷電風險分析

城鐵時鐘子系統通常由中心母鐘、子鐘、傳輸通道（光纖/網線）及電源系統組成，通過接收北斗/GPS時間信號實現全線路時間同步。

其雷電風險主要表現為：

1. 直擊雷威脅：地面站臺、高架線路的時鐘設備易受直接雷擊，導致設備損毀。
2. 感應雷侵入：雷電波沿電源線、信號線或金屬管道侵入，引發設備損壞。
3. 地電位反擊：雷電流通過接地系統時，可能造成設備間電位差，導致誤動作。

二、前端設備防雷核心方案

1. 直擊雷防護

   • 在時鐘設備立桿頂部安裝φ25mm鍍鋅圓鋼避雷針，通過立桿接地引下線與接地網連接，確保設備處于滾球法保護范圍內（保護半徑≥60米）。
   • 接地電阻要求≤1Ω，高土壤電阻率區域采用垂直接地極+減阻劑優化。

2. 感應雷防護

   • 電源線路：時鐘設備電源進線端安裝C級電源電涌保護器（如CSHBFL-M385/20），抑制雷電波侵入；若電源傳輸距離＞15米，設備端加裝低壓直流避雷器。
   • 信號線路：光纖傳輸兩端金屬加強芯接地，屏蔽層通過接地排連接；網線/控制線采用二合一電涌保護器（如CSHBFL-SV2），保護接口免受浪涌沖擊。
   • 設備屏蔽：設備箱采用不銹鋼材質，內部安裝鋁板屏蔽層，并通過接地銅排與接地網連接。

三、傳輸線路防護策略

1. 電源線：采用鎧裝電纜埋地敷設，金屬管兩端接地，降低感應雷影響。
2. 信號線：
   • 光纖傳輸優先選用鎧裝光纜，屏蔽層單端接地。
   • 網絡線沿墻或地埋敷設，遠離金屬管道（≥5米），減少電磁耦合。

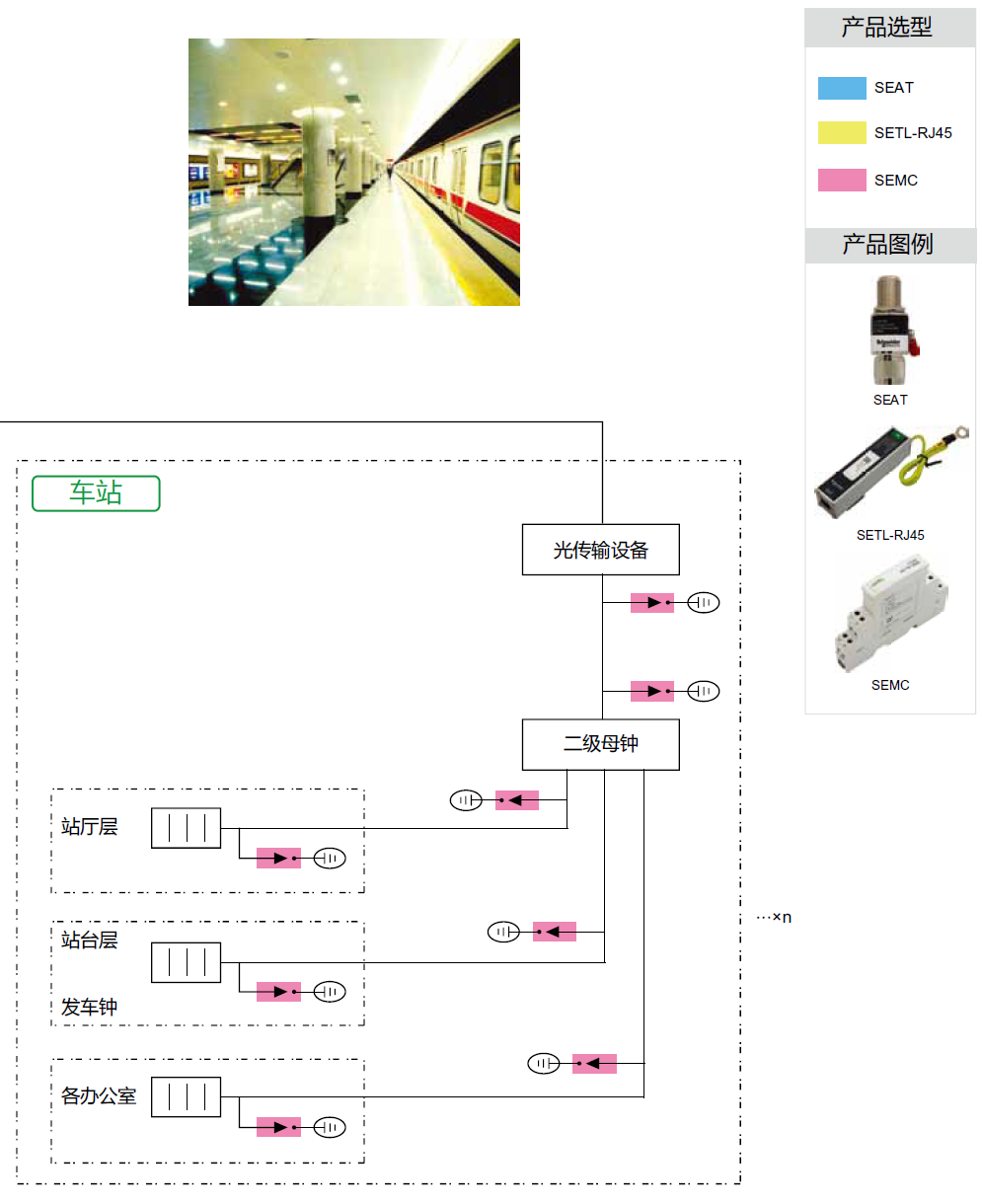

四、中心機房與終端設備防護

1. 電源分級防護：
   • 第一級（總配電）：安裝三相電源避雷箱（通流容量80kA@8/20μs）；
   • 第二級（樓層配電）：配置模塊式電源電涌保護器（通流容量40kA）；
   • 第三級（設備前端）：設備端安裝精細電源防雷插座（通流容量10kA）。
2. 信號線路防護：
   • 視頻輸入口、RS485接口安裝組合式信號避雷器（如16口視頻避雷器），保護NTP服務器等終端設備。
3. 等電位連接：
   • 機房?jī)?nèi)所有金屬設備外殼、線纜屏蔽層通過聯合接地系統連接，接地電阻≤1Ω。

五、智能運維與長效管理

1. 物聯網集成：
   • 通過防雷云平臺實時監測雷電活動，聯動關閉非必要設備并啟動應急程序。
   • 歷史雷電數據存儲6個月，支持Excel導出分析，優化防護策略。
2. 定期維護：
   • 每季度檢查接地電阻、避雷器狀態，雷擊計數器超閾值時立即更換模塊。
   • 支持固件遠程升級，適配新型網絡協議（如IPv6）。

六、實施建議與成本效益

1. 部署要點：
   • 避雷針與接地體安裝需符合GB50057標準，接地線截面積≥16mm2。
   • 信號線與電源線嚴格區分，避免接反導致功能異常。
2. 成本效益：
   • 初始投資約1.2萬元（含防雷器、接地施工及安裝調試），設備損壞率預計降低至3%以下，2年內收回成本。

結語

城鐵時鐘子系統一體化防雷方案通過“多級防護+智能監測+全場景適配”，為設備提供從直擊雷攔截到信號傳輸?shù)娜溌繁Ｗo(hù)。無論是應對極端天氣、電網波動，還是保障公共安全連續運行，該方案均能顯著降低雷電災害風險，提升系統可靠性。

防雷方案設計依據

IEC62305《雷電保護標準》
GB50057-2010 《建筑物防雷設計規范》
GB50343-2012 《建筑物電子信息系統防雷技術規范》
YD5068-98 《移動通信基站防雷與接地設計規范》
YD5078-98 《通信工程電源系統防雷技術規定》
YD/T5098-2001 《通信局(站)雷電過電壓保護工程設計規范》
GA173-2002 《計算機信息系統防雷保安器》
GB50174-2008 《計算機房防雷設計規范》
GB2887-2011 《計算機場地技術條件》
