一、前端設備防雷核心方案

1. 直擊雷防護

   • 在室外攝像機立桿頂部安裝避雷針（滾球法保護半徑≥60米），接地電阻≤10Ω。若DVR設備箱位于開闊地帶，需通過金屬桿或鍍鋅扁鋼引下線實現等電位連接。
   • 設備箱外殼采用鍍鋅鋼板，內部安裝鋁板屏蔽層，并通過接地銅排與接地網連接，形成等電位環境。

2. 感應雷防護

   • 電源線防護：
     • DVR電源進線端安裝C級電源電涌保護器（如CSHBFL-M385/402），抑制雷電波侵入。
     • 若電源傳輸距離超過15米，DVR端需額外加裝低壓直流避雷器。
   • 信號線防護：
     • 視頻信號線、控制線（如RS485）加裝二合一/三合一電涌保護器（如CSHBFL-SV2），保護DVR接口免受浪涌沖擊。
     • 光纜傳輸時，兩端金屬加強芯接地，屏蔽層通過接地排連接。

二、傳輸線路防護策略

1. 電源線：

   • 采用鎧裝電纜埋地敷設，金屬管兩端接地，降低感應雷影響。
   • 電源線路全程穿金屬管，管口做防水密封處理。

2. 信號線：

   • 同軸電纜、網線等信號線穿金屬管埋地，屏蔽層單端接地。
   • 長距離傳輸時，每隔100米增加接地連接點。

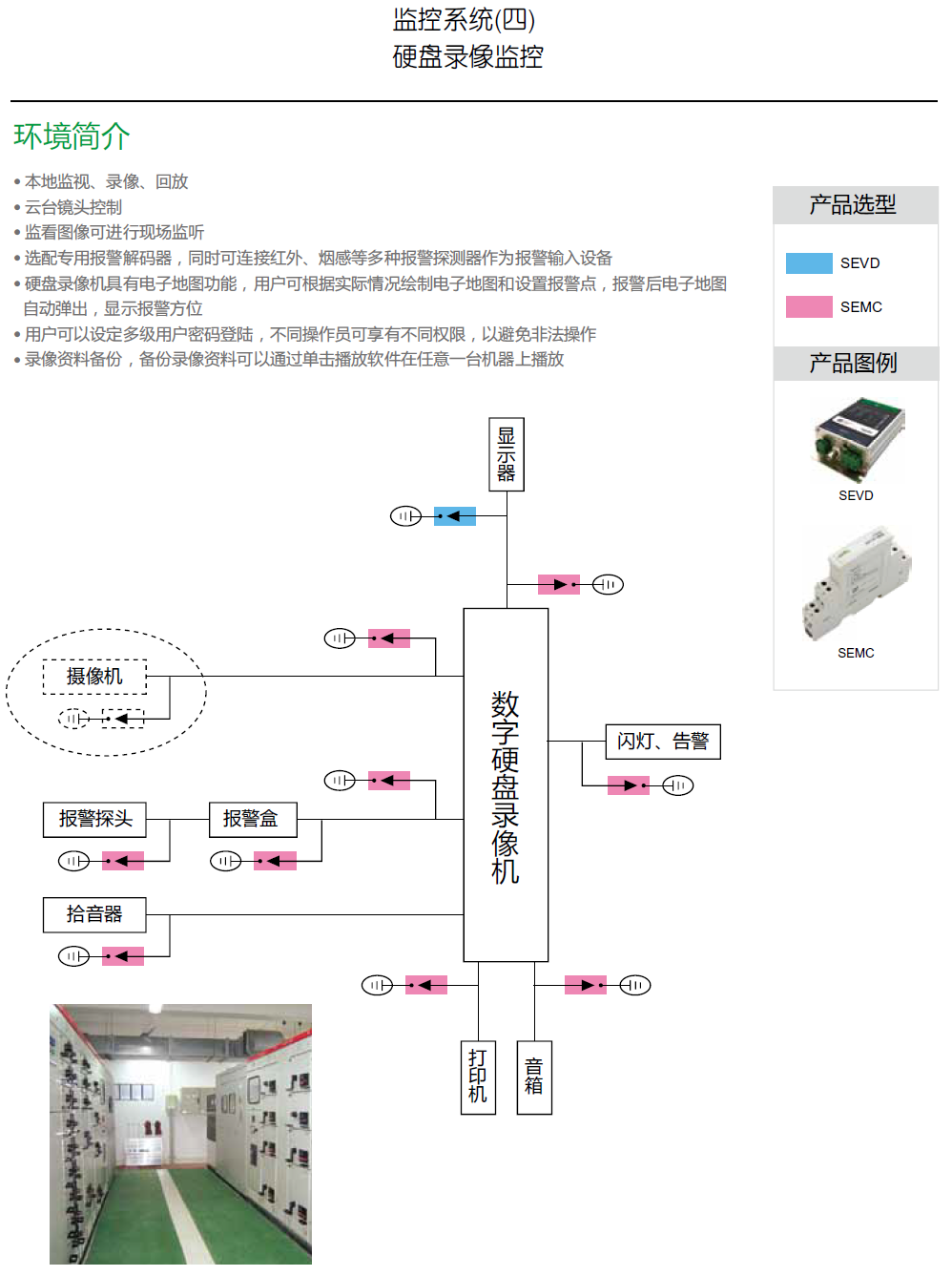

三、中心機房與DVR終端防護

1. 電源分級防護：

   • 第一級（總配電）：安裝三相電源避雷箱（通流容量80kA@8/20μs）。
   • 第二級（樓層配電）：配置模塊式電源電涌保護器（通流容量40kA）。
   • 第三級（設備前端）：DVR電源端安裝精細電源防雷插座（通流容量10kA），對電源箝位和濾波。

2. 信號與控制防護：

   • DVR視頻輸入口、RS232/RS485接口安裝組合式信號避雷器（如16口視頻避雷器），保護設備接口。
   • 對講系統、報警線路加裝音頻/控制線路避雷器，僅主機端安裝。

3. 等電位連接：

   • 機房內所有金屬設備外殼、線纜屏蔽層通過聯合接地系統連接，接地電阻≤1Ω。
   • 非金屬外殼設備加裝金屬屏蔽網，與等電位帶連接。

四、智能化運維管理

1. 物聯網集成：

   • 通過智能防雷云平臺實時監測雷電活動，聯動關閉非必要設備并啟動應急程序。
   • 歷史雷電數據存儲6個月，支持Excel導出分析，優化防護策略。

2. 遠程監控與預警：

   • 雙色LED指示燈實時顯示設備狀態，故障自動派單維修，提升響應效率。

五、實施與維護建議

1. 部署要點：

   • 避雷針與接地體安裝需符合GB50057標準，接地線截面積≥16mm2。
   • 信號線與電源線嚴格區分，避免接反導致功能異常。

2. 定期維護：

   • 每季度檢查接地電阻、避雷器狀態，雷擊計數器超閾值時立即更換模塊。
   • 支持固件遠程升級，適配新型網絡協議（如IPv6）。

結語

監控系統硬盤錄像監控一體化防雷方案通過“多級防護+智能監測+全場景適配”，為關鍵基礎設施提供從雷電預警到設備保護的完整解決方案。無論是應對極端天氣、電網波動，還是保障數據安全連續存儲，該方案均能顯著降低雷電災害風險，提升系統可靠性。
