一、產品概述

VSPC 2CL 24VDC EX是魏德米勒（Weidmuller）專為本質安全電路設計的模擬信號電涌保護模塊，特別適用于爆炸危險區域（如化工、石油、核電等高危工業場景）。該產品基于VARITECTOR保護技術，集成了防爆認證（ATEX）和先進電涌抑制能力，可在24V直流系統中為電流回路（CL）和模擬信號提供可靠防護，有效抵御雷擊、電磁耦合等瞬態過電壓威脅。

二、核心技術特點

1. 本質安全與防爆設計

作為EX版本，該模塊通過ATEX認證，滿足IEC 61643-21標準中CLASS D1、C1和C2環境要求，適用于存在可燃?xì)怏w或粉塵的危險區域。其內置4nF電容和線-線45V保護電壓等級，能在高敏感環境中實現安全放電，避免電火花引發爆炸風險。

2. 高性能電涌抑制能力

模塊采用III級過壓保護設計，最大持續工作電壓28V，可安全釋放高達10kA（8/20μs波形）的瞬態電流。通過集成PE接地線，實現了線-線間800V以下的殘壓保護水平，顯著降低設備損壞概率。

3. 模塊化與智能化監控

• 可插拔設計：支持熱插拔更換，防錯插結構簡化維護流程，降低停機時間。
• 雙色LED狀態指示：綠色表示正常運行，紅色警示故障，配合遙信功能可將狀態信息實時傳輸至控制室。
• V-TEST測試兼容性：通過手持式V-TEST儀器現場檢測模塊狀態，符合IEC 62305標準對維護周期的要求。

4. 緊湊型工業適配設計

模塊尺寸僅17.8mm×90mm×69mm（寬×高×深），采用顏色標簽系統（紫色代表60V電壓等級），支持0.05-6mm2線徑接線，適配標準導軌安裝，滿足高密度電氣柜布局需求。

三、典型應用場景

1. 工業安全領域

在石油化工、煤礦等防爆場景中，保護4-20mA電流回路、熱電偶/熱電阻信號，確保液位、溫度等關鍵參數的穩定傳輸。

2. 核電與能源基礎設施

如德國Haseldorfer Marsch水廠的布井系統案例所示，該模塊通過PU系列+VSPC組合方案，實現長距離信號線的電磁干擾防護，保障遠程控制系統的可靠性。

3. 智能制造與過程控制

適用于PLC、DCS系統的模擬量輸入/輸出（AI/AO）通道保護，防止生產設備因浪涌沖擊導致的誤動作或數據失真。

四、核心競爭優勢

1. 雙重安全機制：本質安全認證+多級電涌防護，兼顧設備安全與人身安全。
2. 維護效率提升：模塊化設計使故障定位時間減少50%，測試流程標準化降低運維復雜度。
3. 全生命周期兼容：與魏德米勒VSPC控制單元、PU系列電源保護器形成完整防護體系，支持從設計到退役的全程風險管理。

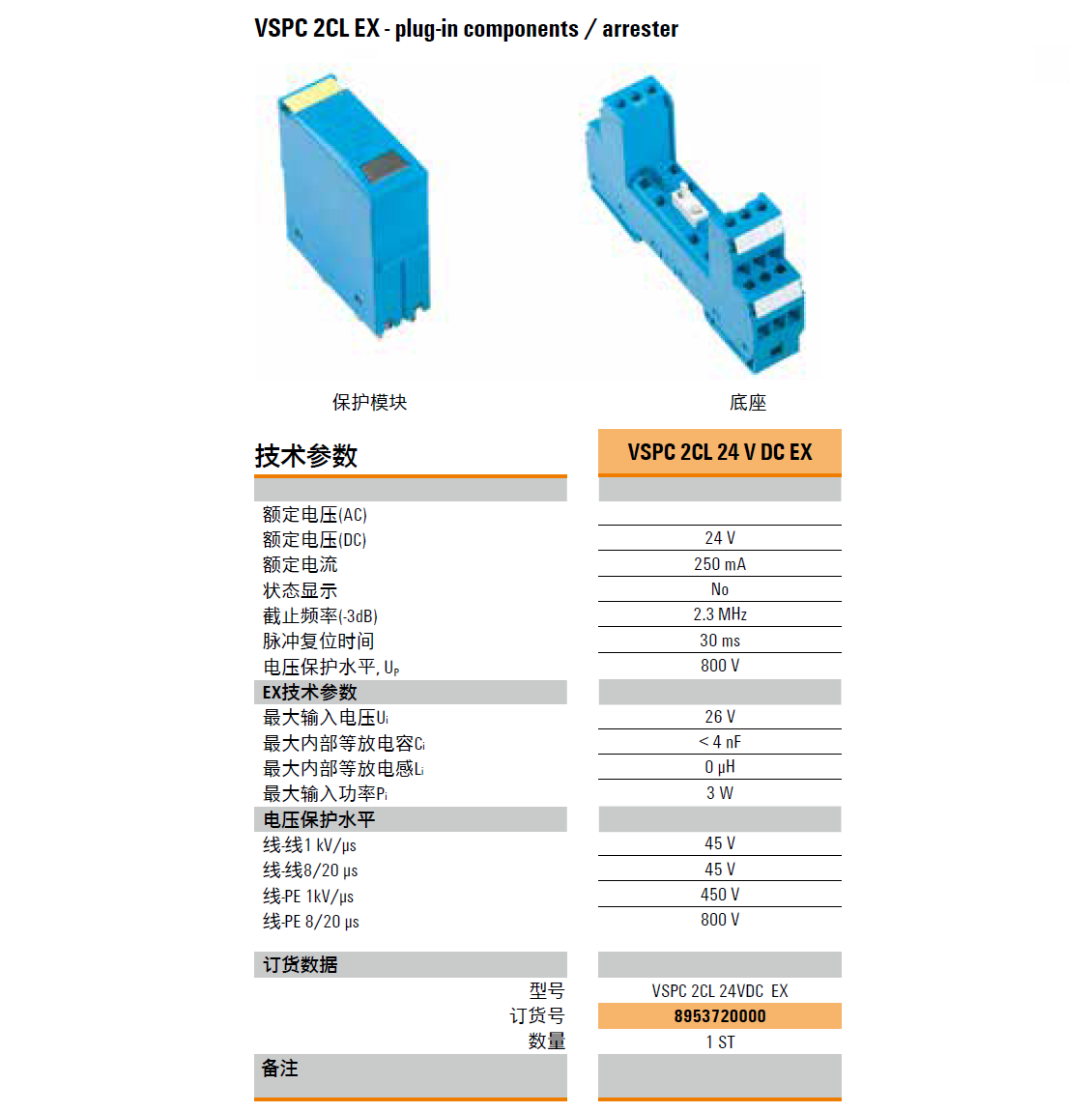

五、技術規范與標準符合性

結語

VSPC 2CL 24VDC EX體現了魏德米勒在電涌保護領域的技術積淀，其本質安全設計和高性能防護能力為工業自動化系統構建了可靠屏障。

產品型號(貨號)：VSPC 2CL 24VDC EX(8953720000)
